Ugradnja utičnica i prekidača: postavljanje utičnice u zid

Sadržaj članka

• Pravila za postavljanje utičnica i sklopki
• Izbor kutije za utičnice, ovisno o vrsti i materijalu zidova
• Markup
• Priprema niše ili rupa
• Beton, pjenasti beton, cigla
• Suhozidom ili drugim lisnim materijalom
• Način opskrbe i polaganja kabela
• Ugradnja i osiguranje utičnice

Za instaliranje utičnica i sklopki nije potrebno tražiti stručnjaka. Te radove možete izvesti sami i ništa gore od profesionalnih radnika. Dovoljno je pridržavati se jednostavnih pravila i udovoljavati zahtjevima normi. Da bi sve uredno uspjelo, morat ćete kupiti ili posuditi dio alata.

Pravila za postavljanje utičnica i sklopki

Položaj utičnica na zidovima određuje se u skladu s postavljenim zadacima, raspodjelom kućanske i multimedijske opreme i praktičnost. Postojeći standardi definiraju zahtjeve za distribuciju utičnica i sklopki, a to se odnosi na dopuštene udaljenosti mjesta ugradnje od ograde, otvora i poda:

1. Udaljenost od poda u dnevnim boravcima – 30 cm za utičnice i 90 za prekidače i dimmere.
2. Udaljenost od poda za utičnice u kuhinji – 110-120 cm (za perilicu rublja, perilicu posuđa, dopuštena je visina 100 cm).
3. Udaljenost od susjednih zidova, pregrada i ostalih nepokretnih objekata – 15 cm.
4. Skupine utičnica i sklopki montirane su vodoravno jedna prema drugoj.
5. Udaljenost između središta dva otvora u grupi – 71 mm.

Izmjere se sve udaljenosti, počevši od razine završnog poda i zidnih obloga, što bi trebalo uzeti u obzir prilikom pripreme kutija za utičnice u početnim fazama popravka.

Izbor kutije za utičnice, ovisno o vrsti i materijalu zidova

Danas se kao materijal za stražnje kutije koristi samo plastika. Prilikom odabira treba se usredotočiti na sljedeće karakteristike:

1. Način ugradnje. U čvrste ili šuplje zidove. Potonji imaju posebne stezaljke za pričvršćivanje na suhozid ili drugi materijal od zidnog lima.
2. Dimenzije. Standardni promjer utičnice je 71 mm, s različitom dubinom. Uobičajene utičnice ugrađuju se u kutije dubine do 45 mm, dimmer-i i posebni prekidači i utičnice u ugradnim utičnicama 60 mm.

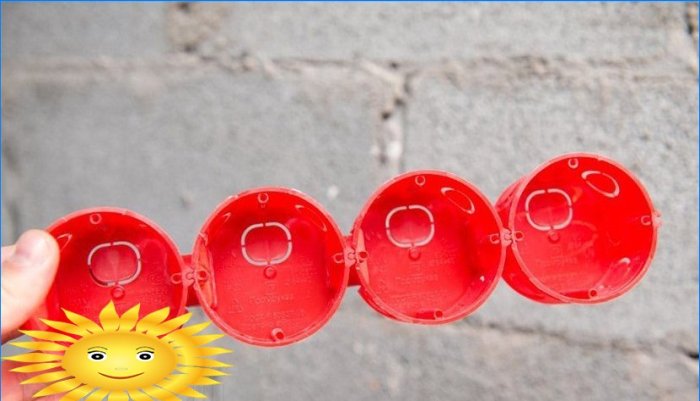

3. Jednostruka ili stražnjica Kompozitne utičnice s donje strane imaju poseban izbočenje u donjem dijelu za njihovo grupiranje u red s formiranjem kanala za polaganje preklopne sabirnice. Na raspolaganju su i gotove kombinacije kombiniranih 2 ili 4 utičnice.
4. Prisutnost nosača. Duž rubova prednje strane kutije nalaze se stalci za samorezno pričvršćivanje učvršćenja utičnica s odgovarajućom perforacijom na montažnoj ploči.

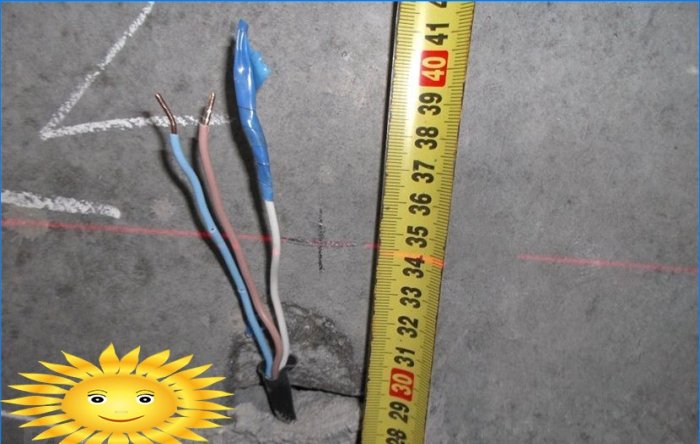

Markup

Navedite mjesta na kojima će se postavljati kutije za utičnice. Položaj izlaznog centra označen je prema potrebi. Nacrtajte okomitu i vodoravnu liniju na razini s sjecištem na označenoj točki. Nacrtajte krug promjera 72 mm. U zidovima od opeke poželjno je da središte oznake padne na tijelo opeke, a ne na šav, u pregradama od gipsane ploče – isključujući ulazak u profil okvira.

Priprema niše ili rupa

Kako će se pripremiti niša za postavljanje utičnice, određuje se u skladu s dizajnom zida ili pregrade i materijala od kojeg je izrađena..

Dizajn određuje redoslijed postupaka:

1. Lakav (beton, cigla, pjenasti beton, itd.).
2. Šuplja (suhozid, iverica, itd.).

U skladu s materijalom zidova, odabire se alat i metode uzorkovanja materijala iz niše.

Beton, pjenasti beton, cigla

Postoje tri načina za bušenje rupe:

1. Kutna brusilica i dijamantni kotač.
2. Bušenje rupa u krugu.
3. Korištenje vijenca ispravnog promjera.

Korištenje kutne brusilice (brusilica)

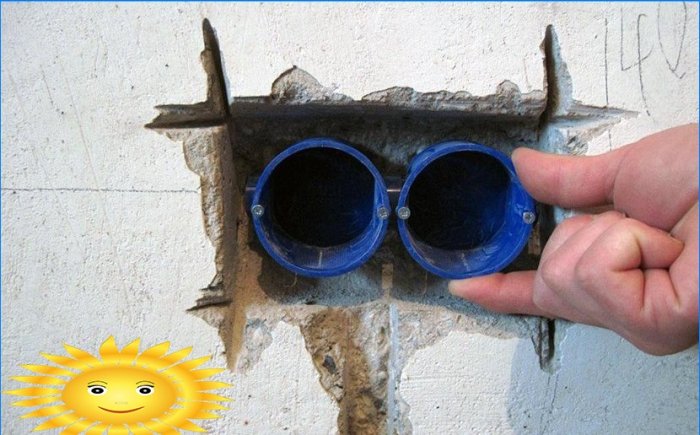

Uz pomoć kutne brusilice (brusilice) i dijamantskog kotača izrađuju se dva horizontalna reza duž gornje i donje granice kruga i dva okomita reza na stranama. Prorezi su napravljeni tako da dubina proreza u svim uglovima iznosi najmanje 45 mm. Zatim se pomoću dleta i čekića odabire materijal iznutra.

Nedostaci metode su ogromni: prašina u kolosalnim količinama, izlaz na utore daleko iznad onoga što je potrebno, četvrtasta depresija umjesto okrugle – povećanje volumena otopine za punjenje.

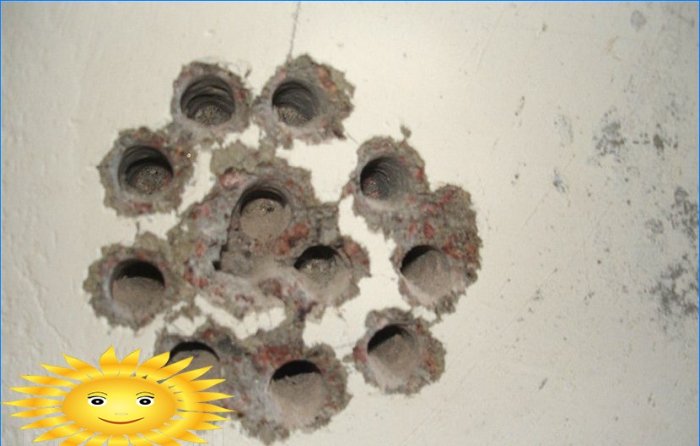

Korištenje udaraca i bušilice

Bušenje oko opsega budućeg produbljivanja omogućava vam da se preciznije nosite. Rabljeni betonski svrdli s promjerom od 6-8 mm. Bolje je bušiti izravno duž označenog kruga ili s njegove vanjske strane duž tangenti. Udaljenost između svakog novog bušenja je oko 8-10 mm.

Zatim je sav materijal unutar kruga odabran na potrebnu dubinu. Jednostavna i pouzdana opcija koja ne zahtijeva dodatna ulaganja osim vremena.

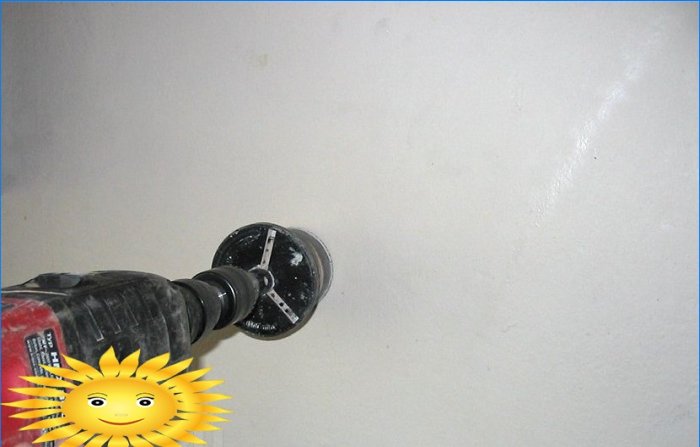

Perforator i vijenac

Najučinkovitiji način je koristiti bit od 68 mm s pobjedničkim zubima ili dijamantskim premazom. Za pjenasti beton dopušteno je koristiti vijenac od gipsane ploče:

1. Na sredini marke napravite utor.
2. Učvrstite vijenac u bušiti, postavite čep na dubinu od 55-60 mm.
3. Postavite bušilicu u sredinu vijenca prema pripremljenom udubljenju. Počnite bušiti postupno s nekoliko kratkih staza.
4. Kako se produbljuje, izvadite krunu i uklonite betonsku prašinu i čips.
5. Nakon što prođete do pune dubine, uklonite vijenac i oslobodite prostor od betona za utičnicu pomoću dleta i čekića ili čekića bušilicom s lopaticom, a zatim izravnajte dno rezultirajuće niše.

Suhozidom ili drugim lisnim materijalom

Koristi se posebna kruna od gipsane ploče s zubima promjera 68 mm. Upotrijebite odvijač ili zavrtanj da biste pripremili udubljenje na sredini marke. Pričvrstite bit na stezaljku. Izbušite suhozid bušilicom iz krune, a zatim rupom za utičnicu.

Ako pri ruci nema krune, tada se svrdla od 6–8 mm koristi za bušenje rupa oko oboda marke, a zatim se uklanja središnji dio. Rubovi se izravnavaju fileom.

Način opskrbe i polaganja kabela

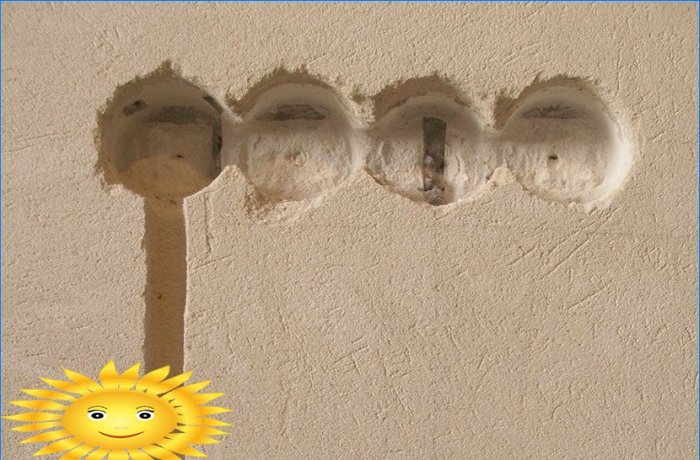

Žice se dovode do mjesta ugradnje utičnica u strobu, što se vrši prije ugradnje utičnica. U šupljim pregradama kabel je položen isključivo u zaštitnoj valovitosti s pričvršćivanjem duž stupova okvira.

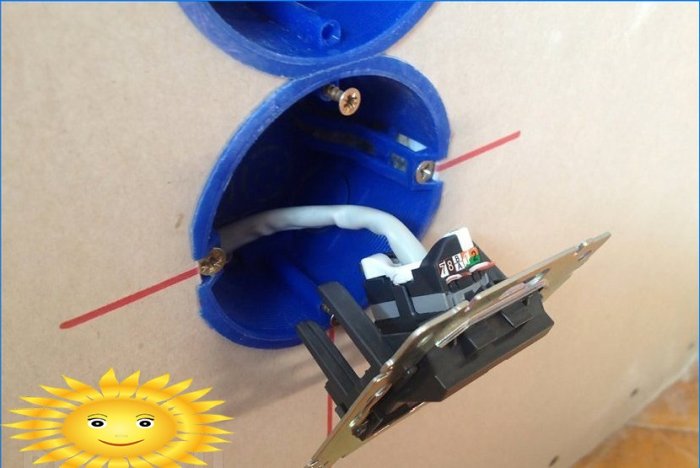

Ugradnja i osiguranje utičnice

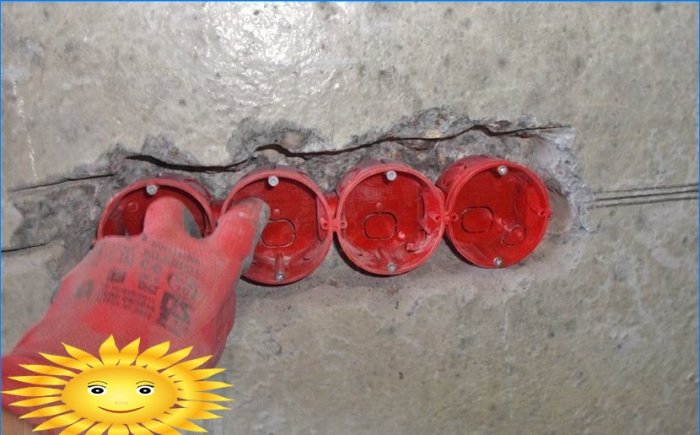

Utičnica mora biti postavljena tako da držači za utičnicu ili prekidač budu strogo vodoravni. Kutija utičnica učvršćena je otopinom u zidu od opeke, betona ili gaziranog betona ili stezaljkama u šupljim pregradama i obloženim zidovima.

Mogu se pojaviti poteškoće prilikom instaliranja bloka kombiniranih utičnica. Čak i mali skokovi u visini i nagibu dovest će do činjenice da će utičnice ili prekidači biti malo pomaknuti jedan prema drugom, što vizualno izgleda ružno.

Dosta jednostavan trik će vam pomoći. Pripremite aluminijski ili čelični ugao 40 mm duži od širine pripremljene niše za 20 cm. Duž rubova ugla, odmaknuvši se za 2 cm, izbušite još dvije rupe. Ako fiksirate utičnice na uglu, moguće ih je ravnomjerno umetnuti i popraviti u jednoj razini bez izobličenja. Rupe na rubovima pomoći će da čvrsto pritisnete strukturu na zid.

Za pričvršćivanje mortom:

1. Prethodno premažite rupu u zidu.
2. Pomiješajte mort ili alabaster.
3. Na unutarnju površinu nanesite sloj maltera, tako da kada se utičnica umetne, dio strši prema van, a stražnji zid nedvosmisleno počiva na otopini.
4. Prođite kabel kroz tehnički otvor utičnice. Prisilno gurnite utičnicu i izravnajte je.
5. Uklonite višak otopine.

Nastavite s postavljanjem utičnica i prekidača nakon što se otopina potpuno osuši, barem tijekom jednog dana.

Za ugradnju u šuplje zidove:

1. Skinite montažne ploče iz utičnice.
2. Umetnite dovod kabela u tehnološku rupu i zaštitite valovitost najlonkom. Ugradite utičnicu u pripremljeni otvor.
3. Umetnite ploče u utore na dnu utičnice i pričvrstite ih vijcima ili samoreznim vijcima iz kompleta u utičnicu..

Prije zatezanja pričvršćivača, razina ugradnje mora biti strogo provjerena u vodoravnoj ravnini. Utičnice i prekidači mogu se instalirati odmah nakon postavljanja utičnice.
