Spajanje prekidača na nadzornoj ploči: kako spojiti sklopnik

Sadržaj članka

• Vrste i klase sklopnika
• Osnovni pojmovi instalacije
• Spajanje preklopljenog tereta
• Upravljački krugovi
• Dodatni uređaji
• Osnovni dijagrami spajanja

Magnetski pokretači, releji i kontaktori spadaju u jednu od najopsežnijih grupa opreme na ploči. Za ispravan rad ovih uređaja potrebno je poštivanje brojnih pravila električne instalacije, poznavanje osnova relejne tehnologije kao i kompetentan pristup organizaciji shema napajanja električnim uređajima.

Vrste i klase sklopnika

Kontaktori su dizajnirani za daljinsko ili automatsko prebacivanje dalekovoda za električne uređaje velike snage. Ovi električni proizvodi uključuju uređaje za ugradnju na ploče s gotovo neograničenom snagom, kao i modularne uređaje za ugradnju na DIN šine. U potonjem slučaju, dozvoljena struja obično nije veća od 63 ampera. Mali (ne-modularni) kontaktori za ugradnju na DIN-šinu dizajnirani su za struju do 100 A i u stvari su proizvodi montirani na ploču iz prilično jednostavnog razloga: njihove dimenzije ne omogućuju ispravnu ugradnju prednje ploče panela.

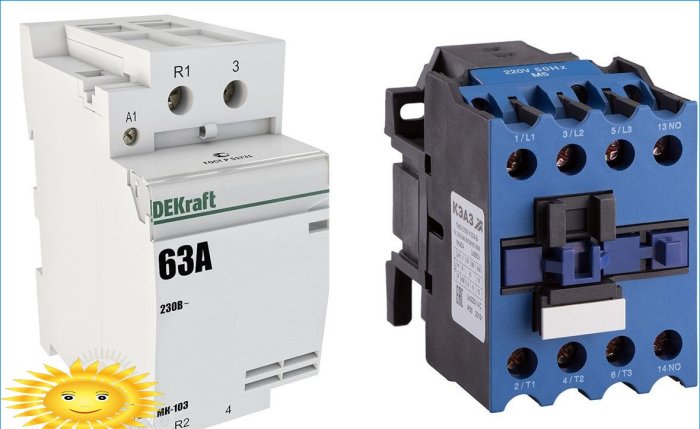

Lijevo: modularni kontaktor za DIN šinu od 63 A. Desno: kontaktor na ploči

Općenito prihvaćena klasifikacija magnetskih kontaktora podrazumijeva njihovu podjelu u vrijednosti koje odgovaraju veličini i dozvoljenom strujnom opterećenju. Dakle, modularni uređaji ograničeni su na 4. vrijednost, ukupno ih je 7, s maksimalnim dimenzijama, kontaktna skupina dizajnirana je za strujnu jačinu do 250 A. Izvan opće klasifikacije postoje kontaktori koji mogu prebacivati ​​krugove sa strujom od 1000 A i više, ali takve uređaji imaju usku industrijsku primjenu i nećemo ih uzeti u obzir.

Pojedinačni modeli sklopnika mogu se razlikovati u klasi električne izolacije i dopuštenog prekidačkog napona. Također postoji razlika u radnom naponu za koji je dizajniran magnetni svitak. Dodatne razlike su:

• broj prebačenih polova kontaktne grupe napajanja (od 1 do 4);
• vrijeme odziva (od 0,01 do 1 s);
• vrsta i učinkovitost lučnih uređaja za različite stupnjeve induktivnosti opterećenja;
• dopušteni broj ciklusa prebacivanja na sat;
• razina buke i vibracija;
• prisutnost i broj dodatnih kontakata male struje.

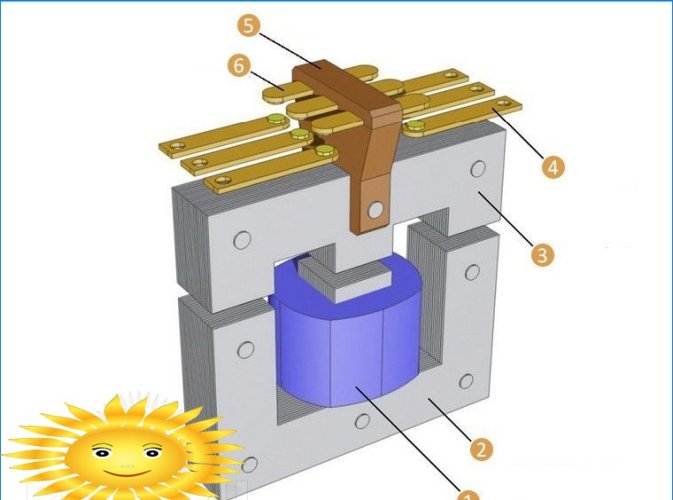

Uređaj je tropolni sklopnik s normalno otvorenim kontaktima: 1 – zavojnica; 2 – stacionarni magnetski krug (jezgra); 3 – pomična jezgra; 4 – fiksni kontakti; 5 – dielektrični držač pokretnih kontakata; 6 – kontakti u pokretu

Izrazi sklopnik i pokretač imaju različita značenja. Dakle, ime kontaktor znači monoblok uređaj samo sa skupom funkcija koje su predviđene dizajnom. Starter je skup uređaja koji se kombiniraju u okviru jednog upravljačkog sklopa. Može uključivati ​​nekoliko sklopnika, kao i dodatne priključke, zaštitne uređaje, upravljačke elemente i kućište s određenim stupnjem zaštite od prašine i vlage. Starteri su obično dizajnirani za kontrolu rada asinhronih elektromotora.

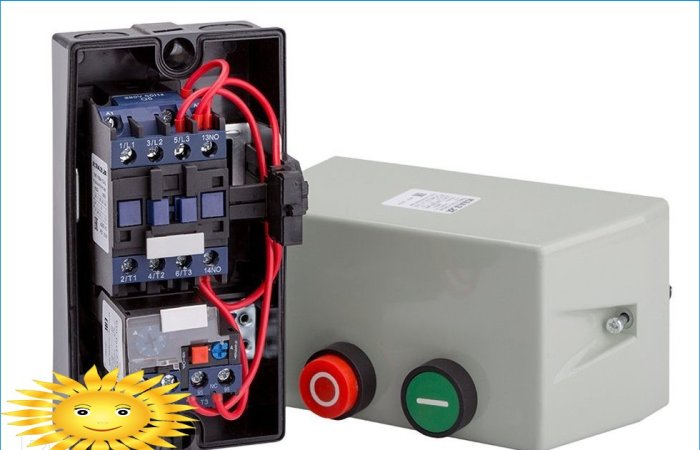

Kombinirani pokretač motora

Osnovni pojmovi instalacije

Kontaktor ili pokretač su gotovo nikada jedini elementi u upravljačkom krugu. Preduvjet je prisutnost prekidača u krugu, čija se ocjena izračunava na temelju granične struje sklopnika. Također je važno pravilno odabrati trenutnu vrijednost karakteristiku zaštitnog isključivanja, ona mora odgovarati klasi otpora sklopnika na induktivna opterećenja.

Magnetski kontaktori dizajnirani su za prirodno hlađenje zraka, te stoga mjesto njihove ugradnje mora imati dovoljan unutarnji volumen ili imati ventilacijske otvore. Također, preduvjet je odsutnost vibracija baze na koje je fiksator sklopnik, inače je moguće nenamjerno odbacivanje vučne šipke s naknadnim otvaranjem kruga. Konačno, radni uvjeti sklopnika moraju odgovarati njegovoj klasi zaštite od vanjskih utjecaja, jer je unutarnji mehanizam izuzetno osjetljiv na vlagu i prašinu, posebno abrazivne i provodljive..

Spajanje preklopljenog tereta

Spajanje strujnih krugova sklopnika izvodi se, u pravilu, s vijčanim stezaljkama s steznom pločom ili sedlom. Prilikom sastavljanja strujnog kruga preporučuje se poduzeti maksimalne mjere kako bi se osiguralo maksimalno kontaktno područje kablovskih jezgara sa kontaktnom pločicom. Dakle, bolje je valjati jednožilne vodiče u polukručne, višežične – da se stisnu ravnim vrhom osovine.

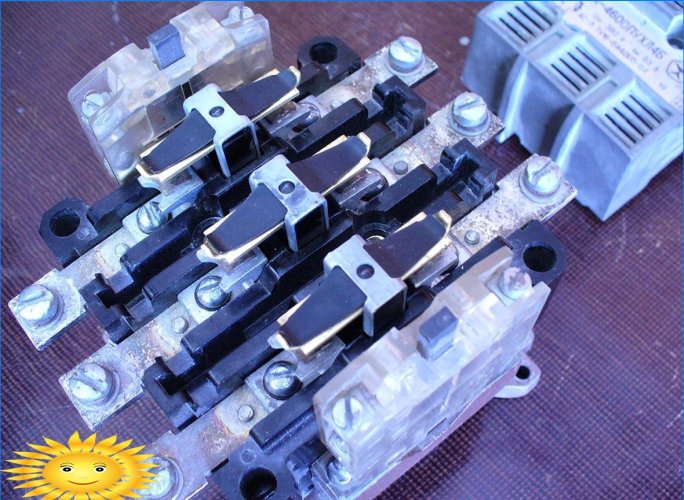

Skupina kontakata za napajanje na svakom polu predstavljena je s dva fiksna i dva pomična, povezana provodnom pločom. Dakle, kontakti svake faze nalaze se paralelno, njihovi stezni vijci nalaze se na prednjoj strani kućišta i označeni su slovom L s odgovarajućim digitalnim indeksom. Vrh jezgre se umetne ispod stezne ploče ili u sedlo dok se ne zaustavi, a zatim se stegne vijkom. Kod nazivnih struja iznad 63 A preporučuje se upotreba momenta zakretnog momenta. Kontakti za napajanje moraju se zategnuti nakon 48 sati kako bi se kompenzirale trajne metalne deformacije.

Kao što vidite, shema ožičenja napajanja krajnje je jednostavna: sklopnik prebacuje fazne vodove, radna nula sakuplja se na zajedničkom magistrali ili križnom modulu. Jedina razlika primjenjuje se prilikom sastavljanja krugova s ​​izoliranim neutralnim, u takvim slučajevima radni neutralni vodič vodi se četvrtim polovom sklopnika.

Upravljački krugovi

Elektromagnetski kontaktori se mehanički ne zaustavljaju u položaju uključeno. Da bi se osiguralo zadržavanje štapa tijekom rada, koristi se shema samo-branje. Ovo je prilično prikladna tehnika koja omogućuje prebacivanje kruga napajanja zavojnice različitim uređajima za zaštitu i automatizaciju električnog pogona. Izuzetak su sklopovi kojima upravlja PLC ili automatizacija releja..

Najjednostavniji samoblokirajući krug uključuje jedan dodatni normalno otvoreni blokirajući kontakt. Krug napajanja zavojnice povezan je preko normalno otvorenog kontakta gumba za pokretanje. Drugi krug spojen je paralelno, sastoji se od serijski spojenog blokade i normalno zatvorenog kontakta gumba Stop. Tako je kad je sklopnik uključen, blokirni kontakt zatvoren, koji se drži tijekom cijelog rada i napaja zavojnicu. Ako je potrebno zaustaviti, krug napajanja zavojnice otvara se tipkom “Stop”.

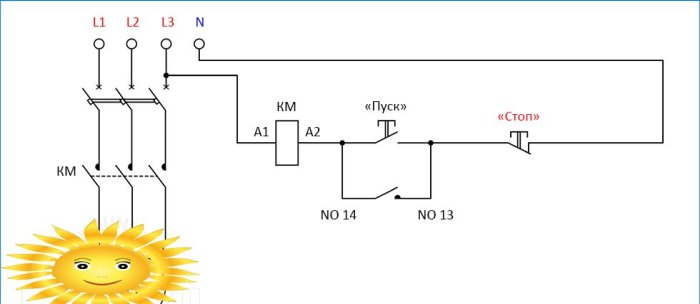

Sklop samozahvata sklopke: L1, L2, L3 – faze trofaznog napajanja; N – neutralno; KM – zavojnica magnetskog startera; NO13-NO14 – dodatni normalno otvoreni kontakt; M – asinhroni motor

Postoje i složenije sheme upravljanja. Dakle, upotreba normalno zatvorenog kontakta gumba za pokretanje jednog kontaktora može se koristiti za isključenje istodobnog rada dva pokretača, što posebno može biti važno u konstrukciji reverznih spojnih krugova ili zbog druge tehnološke potrebe. Isti princip može raditi i kada se koristi normalno zatvoreni blokirajući kontakt jednog kontaktora, koji je serijski povezan s kontaktom gumba za pokretanje drugog..

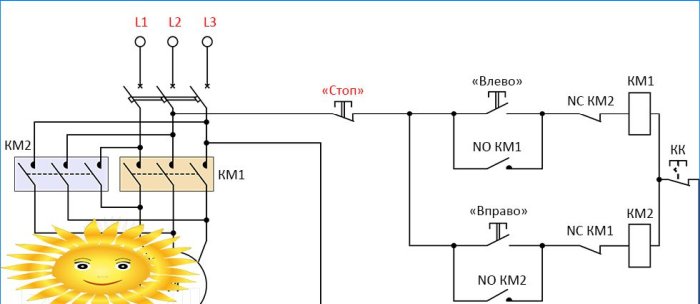

Dijagram pokretanja obrnutog motora: KM1, KM2 – zavojnice magnetskih pokretača; NO KM1, NO KM2 – normalno otvoreni kontakti pokretača; NC KM1, NC KM2 – normalno zatvoreni kontakti pokretača; KK – toplinski relej

Krajnji prekidači, senzori suhog kontakta i sve vrste zaštitnih uređaja također se mogu uključiti u samozaporni krug. Moguće je i automatsko uključivanje sklopnika; u te se svrhe gumb zamjenjuje ili duplicira paralelnim uključivanjem graničnih prekidača ili senzora. Stoga su sheme složenosti i upravljanja automatiziranim električnim pogonom praktički neograničene..

Dodatni uređaji

Kao što je već spomenuto, sami su kontaktori u konstrukciji vrlo jednostavni i mogu se sastojati samo od elektromagnetskog uvlačenja i jednog ili više parova naponskih kontakata. Istodobno, postoji impresivan broj dodatnih modula koji mogu proširiti izvornu funkcionalnost daleko izvan uobičajenog prebacivanja..

Najčešći su privitci s dodatnim blokirajućim kontaktima. Ako kontaktor takvih u početku nema, ova vrsta opreme je jedini način da se implementira samopotezna shema. Također, dodatni blok kontakti mogu se koristiti za implementaciju složenijih shema upravljanja, indikacije i automatizacije.

Termička izdanja su još jedna popularna vrsta dodataka. Njihova je zadaća nadzirati opterećenje koje teče u krugu i isključiti snagu zavojnice kad su dulje vrijeme prekoračene dopuštene vrijednosti struje. Kao i jedinice s termičkim isključivanjem prekidača, uređaji za sklopke imaju različite karakteristike aktiviranja trenutnog vremena za različite vrste indukcijskih motora. Elektromagnetska oslobađanja ne koriste se kao dodatni dodaci, jer sklopnici nisu dizajnirani za prebacivanje struja kratkog spoja.

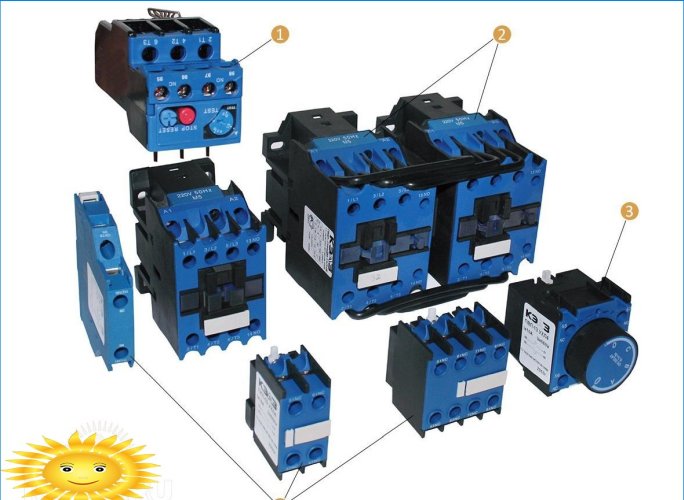

Pomoćni uređaji za sklopnike: 1 – relej toplinskog preopterećenja; 2 – sklopnici; 3 – prefiks vremenskog kašnjenja; 4 – pomoćni kontakti

Prefiksi vremenskog kašnjenja omogućuju implementaciju shema sporog pokretanja i zaustavljanja električnog pogona. Vremenski releji imaju mogućnost ručnog podešavanja u određenom rasponu, što vam omogućuje precizno podešavanje kompenzacije inercijalnog pokretanja elektromotora prije vožnje unazad.

Među dodatnim uređajima treba spomenuti i dodatke za mehaničko spajanje suprotnog spoja, pomoću kojih možete sastaviti reverzni starter iz dva konvencionalna tropolna kontaktora. Ako se kontrola vrši izravno iz ormarića ili ploče, možete koristiti priključke za pokretanje u kojima je već izvedena skupina priključaka za samo-biranje i instalirani su gumbi “Start” i “Stop”. Ako zavojnica kontaktora ne odgovara stvarnom naponu upravljačkog kruga, može se lako zamijeniti drugim s prikladnim parametrima. Dodatna zaštita motora osigurava se nadziranjem releja i releja faza i supresorima prenapona.

Osnovni dijagrami spajanja

Ukupno postoje tri sklopna sklopka za napajanje prema kojima su kontaktori spojeni. Prvo i najjednostavnije je izravno fazno prebacivanje, koje je pogodno i za jednostrano pokretanje pogona, kao i za upravljanje aktivnim opterećenjem. U krugu nema ništa izvanredno, sklopnik jednostavno djeluje kao daljinski prekidač.

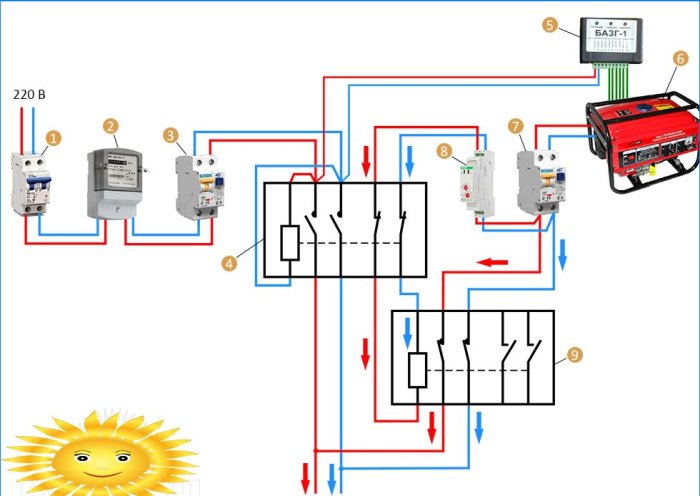

Primjer uporabe sklopnika u krugu automatskog pokretanja generatora: 1 – automatski ulaz; 2 – brojač; 3 – RCD glavne mreže; 4 – glavni ulazni sklopnik; 5 – blok za automatski pokretanje generatora; 6 – generator plina; 7 – RCD sigurnosne kopije mreže; 8 – vremenski relej; 9 – sklopnik rezervnog ulaza

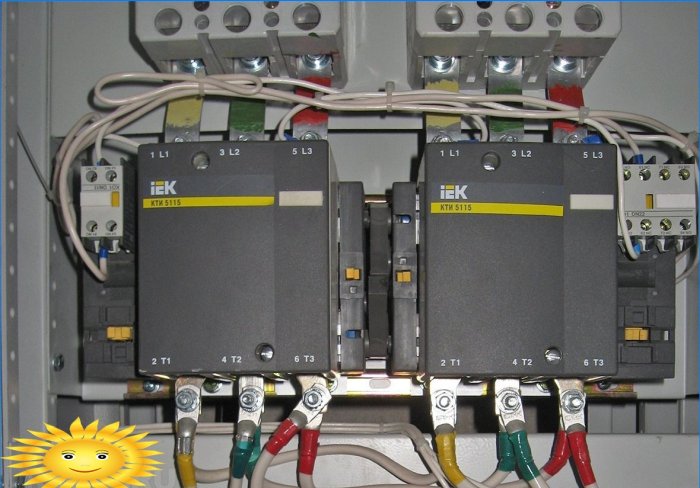

Nešto složeniji krug koristi se za kontrolu naprijed i natrag rotacije trofaznih asinkronih strojeva. Dva kontaktora su instalirana u paru, odvodnici faze izlazne faze su paralelno povezani. U ovom se slučaju spajanje s dovodne strane izvodi križnim putem koji mijenja redoslijed bilo koje dvije faze od tri. Kod sastavljanja reverznog kruga izuzetno je važno osigurati dvosmjernu zaštitu od obrnutog povezivanja: kako pomoću mehaničkog međusobnog zaključavanja, tako i pomoću međuslojnih kontakata..

Treća vrsta kruga je pokretanja, koristi se pri upravljanju indukcijskim motorima velike snage. Opći sklop sadrži dva kontaktora za svaki smjer vrtnje pogona. U svakom paru po jedan je kontaktor, preko kojeg je motor povezan prema dijagramu spajanja namota u “zvijezdi”, zbog čega se početne struje značajno smanjuju. Nakon nekog vremena potrebnog za postizanje nazivne brzine, uključuje se drugi sklopnik preko kojeg se ostvaruje spajanje namotaja u “delti”. Za provođenje takve sheme povezivanja potrebno je položiti šest jezgara snage i jedan radni neutralni vodič na motor, kao i instalirati relej za kašnjenje uključivanja na glavne kontaktore.
