Ugradnja utičnica i prekidača na pregradu s gips kartonom

Sadržaj članka

• Odabir instalacijskih kutija
• U kojoj fazi provesti instalaciju
• Označavanje, bušenje rupa
• Sklopi za zajednički okvir
• Osiguravanje instalacijskih kutija
• Električna veza
• Završetak instalacije

Majstor koji se bavi postavljanjem kućanskih električnih mreža mora znati sve sitnice rada sa šupljim zidovima i pregradama od gips kartona. Pokušali smo istaknuti što više detalja i tehničkih nijansi, čije je znanje potrebno za kvalitetnu i estetsku ugradnju čistog električara.

Odabir instalacijskih kutija

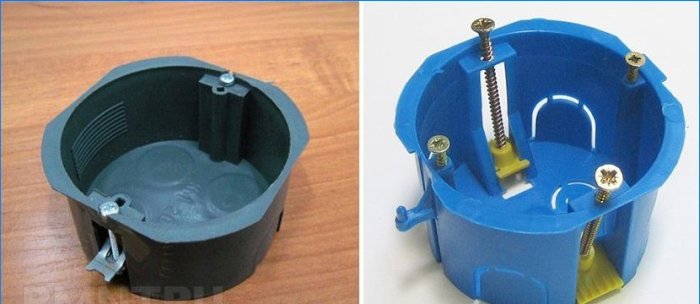

Postoje dva glavna zahtjeva za ugradnju električnih armatura: estetski izgled i pouzdanost mehanizama za pričvršćivanje. Kod ugradnje u lažni zid uspjeh oba parametra prije svega ovisi o izboru instalacijskih kutija (utičnice).

Uglavnom, kvaliteta ovih proizvoda određena je karakteristikama plastike od koje su izrađeni. Kutija treba biti stisnuta do polovine izvornog promjera, bez ikakvih nagovještaja pucanja ili odlaganja. Oblikovanje plastike je dovršeno, bez praznina, izrezi za rupe ne smiju se popuniti, osim najtanji film.

Pouzdanost mehaničkog pričvršćivanja određena je s dva parametra. Prvi je način na koji su noge i dobro izrađene. U potpuno otpuštenom položaju trebali bi se potpuno sakriti iza dimenzija kutije, u zategnutoj poziciji, trebale bi stršati 2–3 mm iznad prednjeg ruba. Čini se da su metalne noge pouzdanije, ali imaju veću vjerojatnost da će oštetiti navoj i saviti se. Noga od plastike pouzdanija su: ne odmotavaju se velikom snagom zatezanja, osim toga, samorezni vijak ima rjeđi nagib navoja i zato je ugradnja brža.

Drugi kriterij koji određuje pouzdanost mehanizama za pričvršćivanje je debljina i kvaliteta površine bočnih unutarnjih zidova. Stisnute noge utičnica i prekidača dobro se šire u kutiji, gdje na unutarnjoj površini ima ureza, čak i najmanjih. Osim toga, okvir se ne bi trebao deformirati snažno kada se proširi iznutra. Razlog ovog fenomena može biti previše meka i tanka plastika, odsutnost bilo kakvih učvršćenih rebara.

U kojoj fazi provesti instalaciju

Budući da je glavni zahtjev za ugradnju tijesno prianjanje okvira s površinom završne obrade, ugradnja električnih pribora provodi se u dva stupnja. U početku se postavljaju instalacijske kutije, to treba učiniti čim ravnine lažnih zidova obložene gips kartonom. Mala izbočena strana sakriti će se u sloju kita, a fitingi se mogu pritisnuti uz završnu površinu što je moguće jače..

Prilikom postavljanja instalacijskih kutija, preporuča se odvrnuti samorezne vijke za metalni okvir i držati ih na odvojenom mjestu. Kabel se može rezati odmah nakon umetanja u kutiju. U svakom slučaju, unutarnju šupljinu treba zaštititi namotavanjem zgužvanim papirom ili plastičnom folijom..

Završna ugradnja provodi se nakon završetka završnih radova. Rubovi okvira i kartona koji strše u šupljinu kutije moraju se pažljivo odrezati, izbjegavajući krpanje velikih fragmenata. Na cilindričnim zadebljanjima unutar kutije treba odrediti mjesta zavrtanja samoreznim vijcima i probušiti ih šlapom.

Izuzetak od općeg postupka ugradnje su sendvič i MDF ploče, plastična obloga. U ovom se slučaju sav posao može izvesti u posljednjoj fazi, ali kutije moraju biti odabrane za utičnice na poseban način. Važno je da se strana kutije u potpunosti uklapa u utor na šavnoj strani okvira mehanizma, jer će se u protivnom stvoriti jaz između plastične ploče i zida.

Označavanje, bušenje rupa

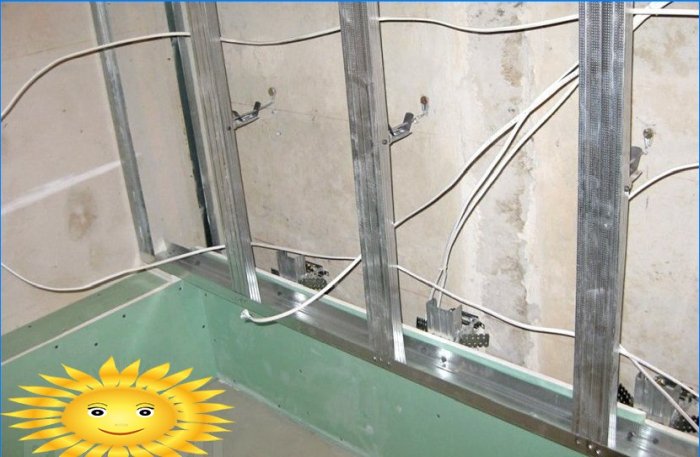

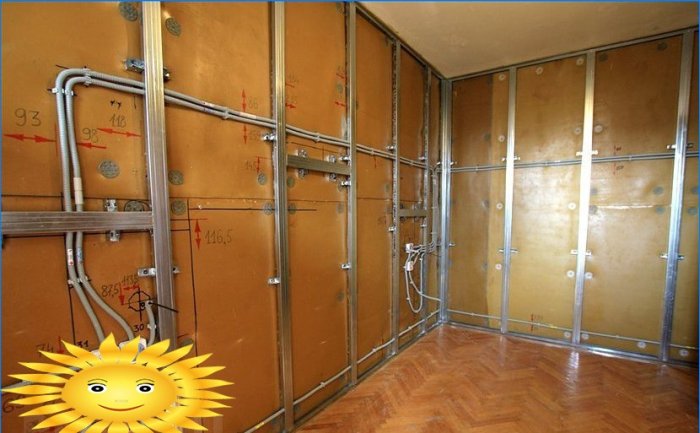

Pri polaganju žica, njihovi se krajevi dovode na mjesto gdje se postavlja armatura i ostavljaju s malom marginom, bez prolaska kroz kućište. Obično je kraj vezan na najbliži profil ili skakač.

Uzorak rupa započinje zajedničkom vodoravnom linijom, koja se iznad gotovog poda podiže za oko 30-40 cm za utičnice i 80–100 cm za prekidače. Općenito, prekidači su montirani na istoj visini kao i kvake na vratima. Označavanje se provodi samo na mjestu gdje profil okvira neće biti zajamčen.

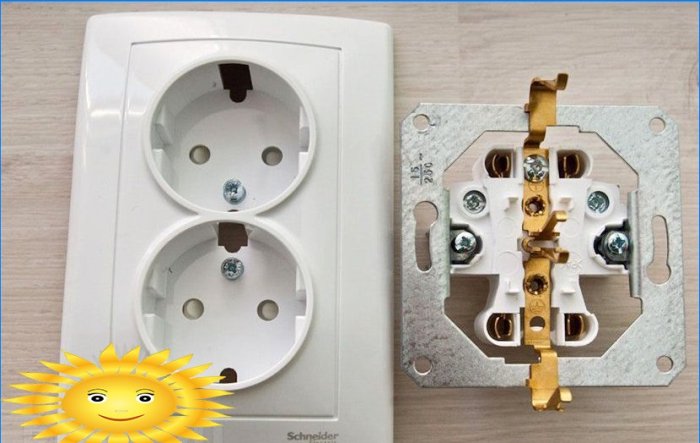

Na vodoravnoj liniji označite središta rupa u koje će biti ugrađeno pilot bušilica vijenca. To se može učiniti mjerenjem vrpce, znajući udaljenost od centra do centra između određene vrste prodajnih mjesta. Na primjer, za utičnice i prekidače Schneider i Viko ovo je standard od 71 mm, za ostale proizvođače vrijednosti se mogu malo razlikovati. Da biste bili sigurni, kao predložak možete koristiti opći instalacijski okvir..

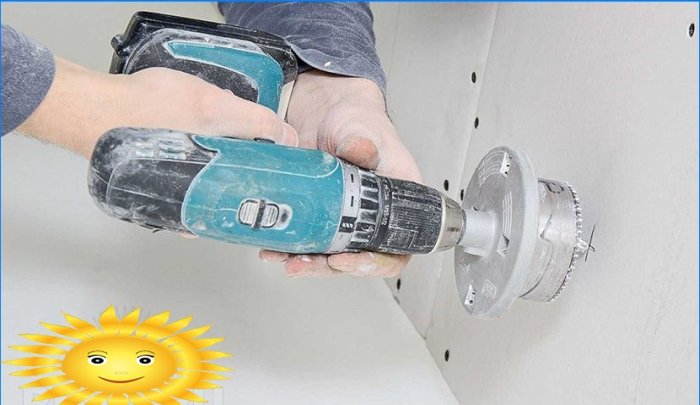

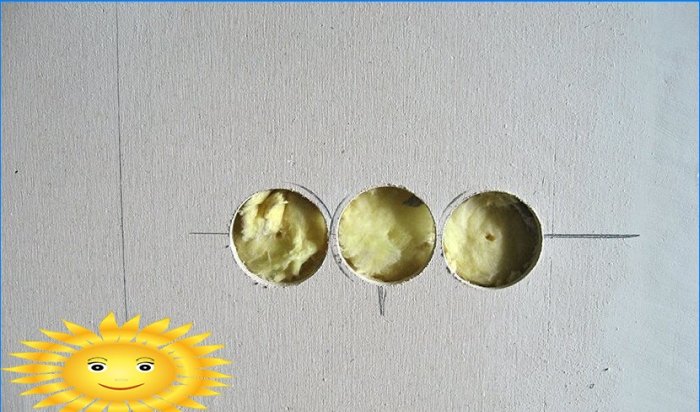

Prva rupa mora biti izbušena pažljivo i na mjestu gdje je zajamčeno da se kabel ne sastaje. Preporučljivo je ne dopustiti kruni da leti u šupljinu lažnog zida. Kada je izvršena prva rupa, kabel se uvlači u nju ili se osigura da je tijekom daljnjih radnji neće dotaknuti, a ostatak je izbušen. Kada su napravljene sve rupe, skakači između njih rezani su nožem, ostavljajući slobodnu traku od oko 30-35 mm u sredini.

Sklopi za zajednički okvir

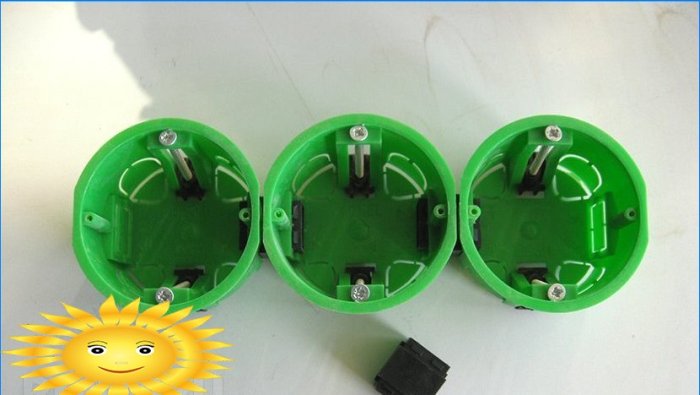

Govoreći o izboru kutija, namjerno se nismo dotakli teme njihovog sastavljanja za ugradnju pod zajednički okvir. Ukupno postoje dvije vrste utičnica za ove svrhe: povezane “čipovima” i u uobičajenom monolitnom kućištu.

Potonji se čini pouzdanijim, ali ne posebno praktičnim u postavljanju i radu. Prije svega, jer se zbog nemara može oštetiti jedan od odjeljka takve kutije i tada će cijeli proizvod postati neupotrebljiv. U priključnim kutijama problem se može riješiti zamjenom jednog od njih.

S druge strane, ako gustoća strugotine u žljebovima nije dovoljno visoka, sklop će se tijekom instalacije stalno raspasti. Naprotiv, ako je postavljanje konektora u utore preusko, pokušaji cijelog udaranja čipova mogu dovesti do oštećenja kućišta..

Ako u montaži ima više od tri mehanizma, kvaliteta kutija mora biti vrlo visoka. Prije svega, to se odnosi na dopisivanje rupa od centra do centra, inače brojni utičnice i prekidači jednostavno neće stati ili će biti pričvršćeni s nedovoljnom kvalitetom.

Osiguravanje instalacijskih kutija

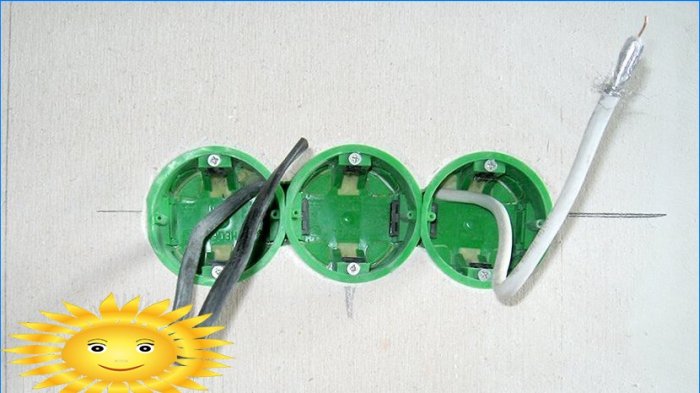

Postupak instalacije utičnica je jednostavan i intuitivan. Nakon spajanja, potreban broj kutija se umetne u napravljene rupe, dok se stezne vijke ili vijci odviju gotovo do kraja. Prvo biste trebali probiti i potreban broj rupa za ulazak u kabel i probušiti skakače između sekcija.

Potrebno je pažljivo umetnuti utičnice kako ne bi zgužvali rubove rupa na suhozidu, uzastopno zaobilazeći skupljene kutije po obodu i ispravljajući izbočene elemente. Kad su kutije potpuno uvučene i strana naslonjena na zid, morate pritegnuti vijke ili samorezne vijke kako biste pritisnuli noge.

Pri zatezanju morate vrlo pažljivo kontrolirati napor. Povremeno možete povući rub okvira preko boka, provjeravajući slobodnu igru. Nakon što su sve noge prethodno zategnute, treba ih stegnuti jedna za drugom 0,5-0,7 okreta. Nije potrebno čvrsto zatezati, dovoljno je eliminirati bilo kakve manifestacije kočnice.

Električna veza

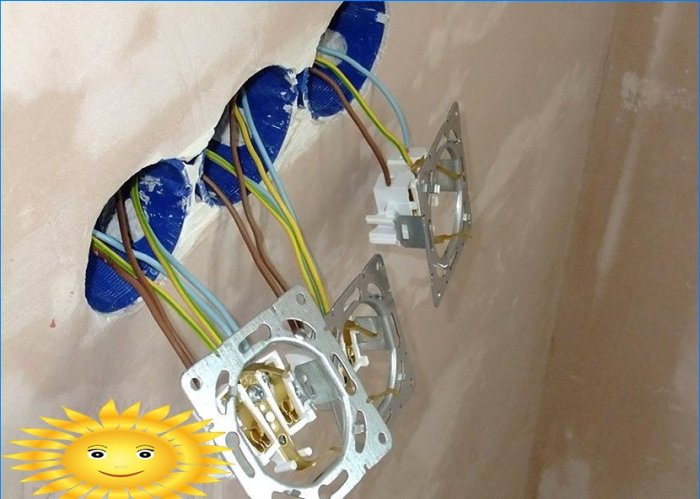

Uvodni kabel uvijek ide u najudaljeniji okvir skupine utičnica, ali nikad u sredinu. Prvo se kabel izrezuje izbočinom od 10–12 cm od zida, a zatim se izolacijom remena uklanja kabelski nož. Rezanje treba izvesti gotovo do korijena, ostavljajući oko 15-20 mm izolacije na mjestu gdje dodiruje oštre rubove plastične kutije.

Odmah pripremite potreban broj skakača iste duljine. Izolacija se skida s njih i s kabela za uvlačenje pomoću kabela, vodiči se moraju ukloniti za 10–12 mm. Ne više od dvije jezgre mogu se zategnuti u jedan kontakt, po jedan sa svake strane vijka. Jezgre se moraju stegnuti kliještima s dugim nosom u položaju “vilice”, staviti ih na suprotne strane vijka i zategnuti ga, pazeći da izolacija jezgre bude blizu terminala stezaljke..

Nakon što se spoji cijela utičnica, potrebno je pritisnuti žice na tijelo i preostalu zalihu preklopiti harmonikom. Paralelno se provjerava i koliko se lako mehanizam utičnice uklapa u kutiju, utječu li na to kabelski skakači.

Završetak instalacije

U završnoj fazi, prethodno spremljeni vijci vraćaju se na svoje mjesto. Mehanizam namotaju preko okvira u kutiju, ali bez napora. Dovoljno je da okvir zadrži svoj položaj pod različitim kutovima nagiba.

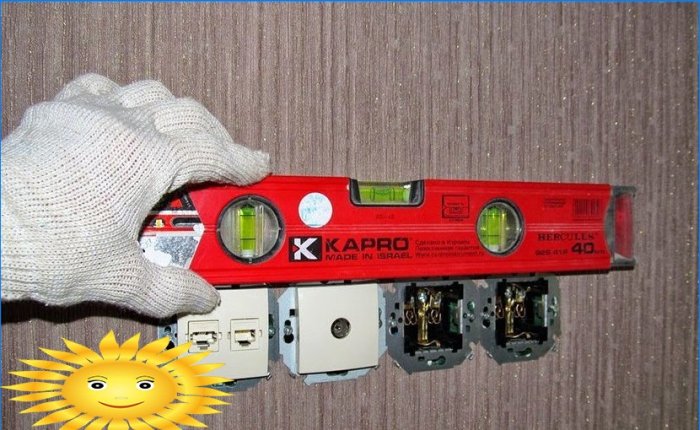

Kad su svi mehanizmi na mjestu, guraju se jedan blizu drugoga ili su preostali otvori ravnomjerno raspoređeni. Potrebno je postaviti utičnice i prekidače u skladu s razinom već u ovoj fazi, pomoću posebnih mjehurića s mjehurićima. Kad je poravnanje završeno, vijci se zategnu još više, gotovo do zaustavljanja. Slijedi zatezanje distančnih nogu.

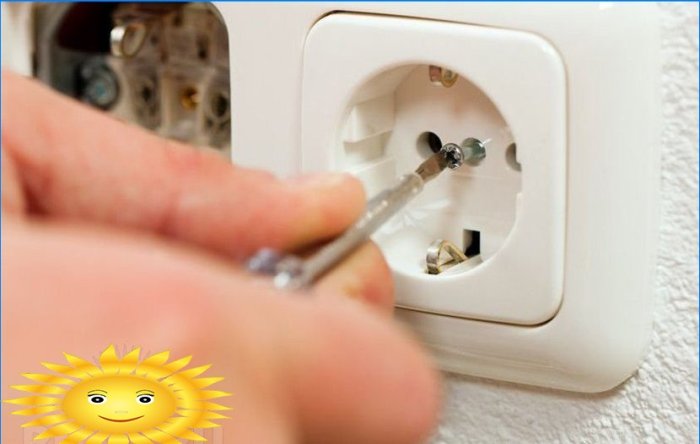

Ugradnja je završena ugradnjom plastičnih navlaka. Prvo se obloga utičnica umetne u okvir, njihovi vijci se raspoređuju po rupama i zavežu, a zatim se zategnu jedan za drugim. Prekidači, prekidači za televizijske i telefonske utičnice su zadnji instalirani. Nakon što je hardver montiran, ponovo ga provjerite u razini i malo korigirajte položaj ako je potrebno..
