Organizacija ekonomičnog osvjetljenja terena noću (hitna rasvjeta)
Osvjetljenje prostora obavlja nekoliko glavnih zadataka:
- Omogućuje vam isticanje elemenata ukrasa zgrade.
- Izvršite minimalno osvjetljenje područja potrebno za kontrolu nepostojanja stranaca na njemu.
- Omogućuje vam lako kretanje glavnim stazama u mraku.

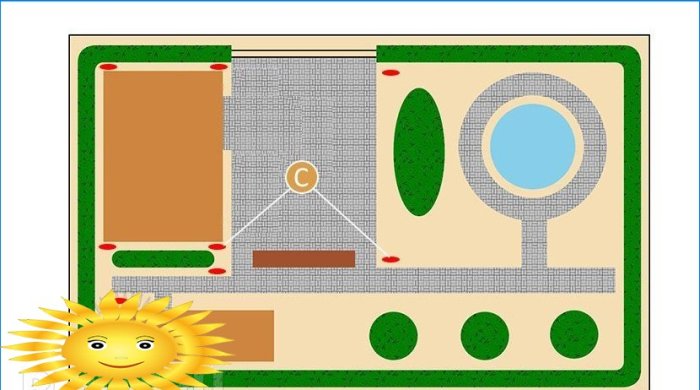

S – svjetiljke za nuždu

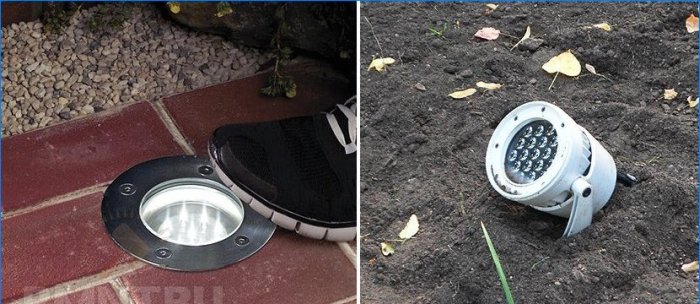

Ugrađeni modeli koji koriste LED matrice za emitiranje svjetlosti mogu se koristiti kao rasvjetna tijela u nuždi.
Ukopane lampione ovog tipa imaju stupanj zaštite IP67, što vam omogućava da ne brinete jesu li neko vrijeme potpuno preplavljene vodom. Pri postavljanju svjetiljki ove vrste potrebno je osigurati da mjesto ugradnje ne padne ispod okolnog područja..

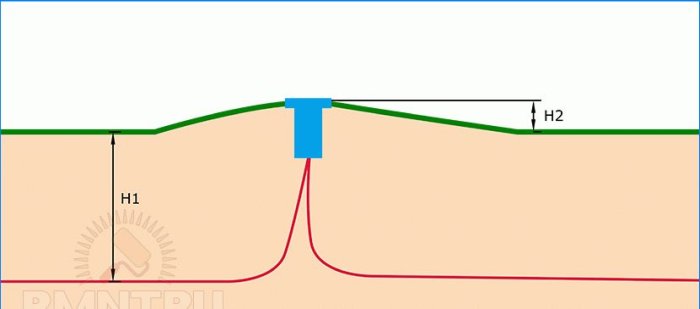

Visina H2 može biti samo 2-3 cm veća od ostatka područja, što neće uzrokovati neugodnosti pri radu s kosilicom.
Ako je moguće, električne priključke trebate izvesti na dubini od najmanje 30 cm (H1), što smanjuje vjerojatnost oštećenja električnog ožičenja prilikom sadnje biljaka i u procesu njege travnjaka. Priključni električni kabel mora biti dvostruko izoliran i postavljen u zaštitnu valovitu cijev, ili još bolje – metalno-plastičnu ili plastičnu cijev odgovarajućeg promjera.
Savjet:kako bi se pomoću rasvjete istakli ukrasni elementi web mjesta, svjetiljke se mogu postaviti pod malim kutom prema elementima koji vas zanimaju.
Automatsko uključivanje svjetiljki organizira se pomoću foto releja koji su različitih vrsta.

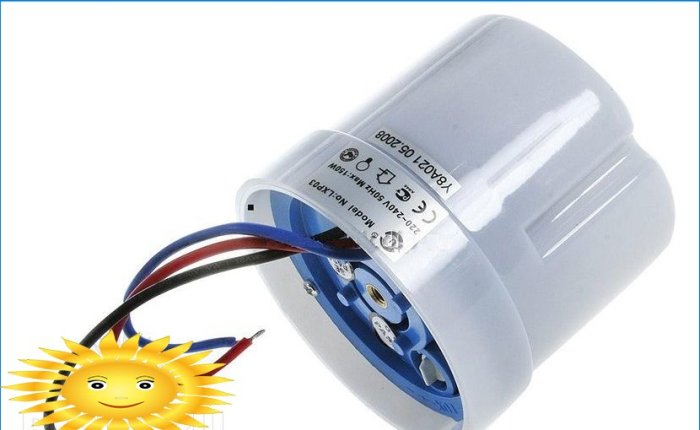

Najprikladnije su gotove verzije fotonaponskih releja od 220 V s ugrađenom sklopnom jedinicom potrebne snage. Većina modela dostupnih na tržištu imaju IP44 stupanj zaštite, što im omogućava da se ne boje izlaganja kiši. U donjem dijelu foto relejne jedinice nalazi se podešavajući vijak, koji vam omogućuje da postavite takav stupanj osvjetljenja na kojem će raditi.
Spajanje rasvjete

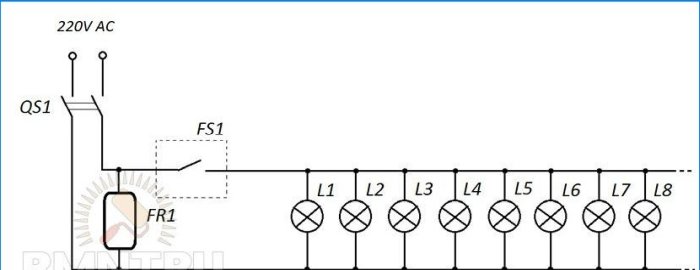

Općenito, dijagram veze izgledat će ovako:
Gdje:
- QS1 – automatska zaštitna sklopka;
- FS1 – kontakt snage foto releja;
- FR1 – foto relejni blok;
- L1 … L8 – ulične svjetiljke.
Vrsta foto releja i zaštitnog prekidača određuje se nakon izračuna maksimalne potrošnje snage opterećenja:
- Rukupno = P1 + P2 + … + Pn
U ovom slučaju snaga svake pojedinačne LED žarulje iznosi 5 W, a konstantna potrošnja foto releja ne prelazi 0,5 W. Gubitak električne energije na električnim vodičima zanemariv je. Dobijamo:
- Rukupno = 5 x 8 + 0,5 = 40,5 W
Struja koja teče bit će jednaka:
- I = P / (U x cos?)
Količina cos? za žarulje sa žarnom niti – 1; LED svjetiljke – 0,9 … 1; fluorescentne žarulje – 0,8 … 0,9, dobivamo:
- I = 40,5 / (220 x 0,9) = 0,2 A
Budući da je u vrijeme pokretanja unutarnje elektronike ugrađene u svjetla, povećana potrošnja struje moguća, za ugradnju odabiremo standardni prekidač dizajniran za rad s nazivnom strujom od 1 A. Foto relej mora uključivati dnevnu struju unutar 1-5 A (200-600 W opterećenje).
Pažnja: za spajanje električnih svjetiljki morate koristiti trožični kabel s obveznim uzemljenjem tijela svake žarulje.
Opći troškovi organizacije ekonomične rasvjete stranice
Tip glavni parametri iznos Cijena pojedinačnog predmeta NDN101 prekidač U = 1 A, D, 10kA 1 1000 rubalja Vanjska rasvjeta DeLux GROUND LED 25 IP 67, P = 5 W, U = 220 V 8 RUB 1800 / kom. Foto relej FR601 IP 44, Rmaksimum = 2200 W, U = 220 V 1 250 rbl. PVS kabel 3×1.5 Fleksibilni, bakreni, 3 vodiča s presjekom 1,5 mm2 dvostruko izolirana Prema veličini parcele i unutarnjem ožičenju 35 rub / m Metalna plastična cijev Wavin PE-X / AL / PE-RT Višeslojni, unutarnjeg promjera 16 mm, debljine stijenke 2 mm Prema veličini parcele 50 rub / m Rasvjeta na mjestu sa stupovima vrtnih svjetiljki

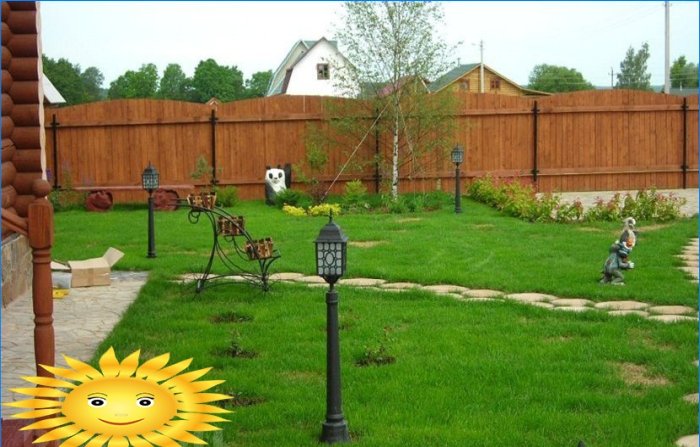

Za šetnje i odmor u mraku na ulici potrebno je uspostaviti učinkovito osvjetljenje. U ove svrhe moraju se postavljati mali stupovi svjetiljki po cijelom obodu mjesta..

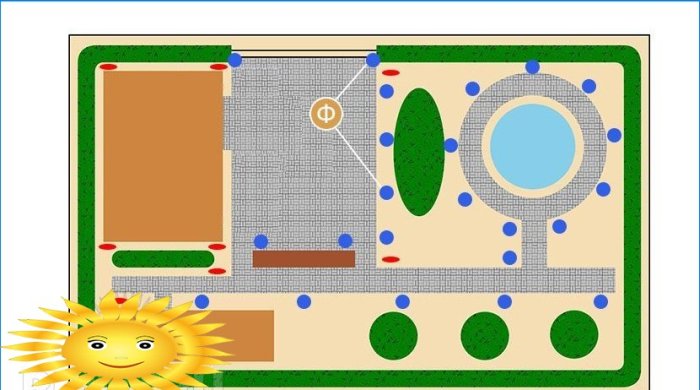

F – stupovi svjetiljki
Važno je zapamtiti da se s povećanjem visine stuba svjetiljke povećava površina koja je osvijetljena, ali potrebno je proporcionalno povećati snagu svjetlosnih svjetiljki ugrađenih u njoj.
Izbor vrste svjetiljki ovisi o cjelokupnom dizajnu kuće i vrta, dok njihova visina ne smije prelaziti 1,4 m.
Da biste optimizirali uporabu rasvjete u predmetnom području, lampe se mogu povezati u nekoliko neovisnih odjeljaka:
- Osvjetljenje za parkiranje – 8 kom.
- Osvjetljenje staze – 11 kom.
- Rasvjeta za fontane – 9 kom.
Takva podjela smanjit će opterećenje sklopnih elemenata, što će imati pozitivan učinak na trajanje njihovog rada, jer najveća snaga uključivanja ne prelazi 10 A. Mogućnost uključivanja i isključivanja nepotvrđenih sekcija može značajno smanjiti ukupni trošak električne energije.
Budući da stubovi uličnih svjetiljki imaju nizak stupanj otpornosti na prašinu i vlagu, upotreba štednih svjetiljki u njima obiluje poteškoćama uzrokovanim oksidacijom upravljačkih ploča i nestabilnim radom elektronike na niskim temperaturama. Najprikladnija za uličnu rasvjetu, izrađenu na osnovi stupova svjetiljki, bila bi upotreba klasičnih žarulja sa žarnom niti.
Za zaštitu od preopterećenja i kratkog spoja, napajanje ulične rasvjete mora se provesti kroz zaštitni prekidač. Izračunajmo njegovu radnu struju:
- I = (P1 + P2 + … + Pn) / (U x cos?)
Snaga svake žarulje određuje se pomoću metode gustoće snage. U te svrhe uzet ćemo udaljenost između stupova jednaka 3 metra. Uzimamo potrebnu osvjetljenje (w) u rasponu od 3-5 W / m2, što odgovara standardima rasvjete za susjedna područja.
Izračunajmo osvijetljeno područje kruga oko fenjera. Budući da se između ugrađenih stolova svjetiljke uzima razmak od 3 m, promjer svjetlosne točke također mora biti najmanje 3 metra:
- S =? x D2 / 4 = 3,14 x 32/4 = 7 m2
Minimalna snaga jedne lampe bit će jednaka:
- P = w x S = 5 x 7 = 35 W
Za ugradnju odabiremo standardne svjetiljke snage 40 W svaka.
Odredite trenutnu potrošnju potpuno uključene ulične rasvjete:
- I = n x P / (U x cos?) = 28 x 40/220 = 5,1 A
Gdje:
- n je broj identičnih svjetiljki;
- cos? – jednaka je jednakoj (obzirom da su žarulje sa žarnom niti ugrađene).
Prikladno za ugradnju sa standardnim prekidačima s nazivnom radnom strujom od 8 ili 10 A.

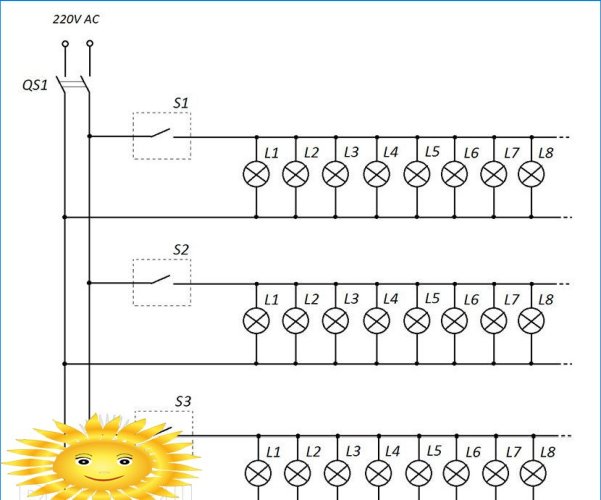

Dijagram napajanja će izgledati:
Gdje:
- QS1 – ulazni prekidač;
- S1, S2, S3 – tropolni prekidač;
- L – žarulje sa žarnom niti ugrađene u stupove svjetiljki.

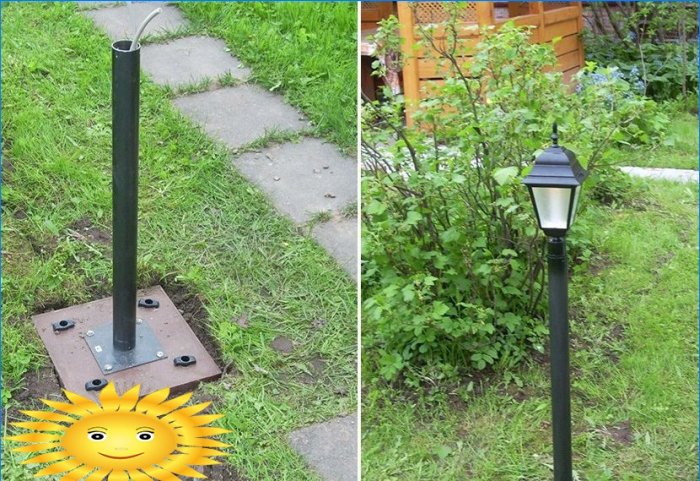

Postavljanje lampiona ovisi o vrsti tvorničke montaže i može zahtijevati izlijevanje betonskog temelja kroz koji će se voditi cijevi za dovod.
Preporuke za postavljanje kablovskih spojeva slične su ugradnji ukopanih svjetiljki koje smo gore raspravljali..
Trošak instaliranih elemenata
Tip glavni parametri iznos Cijena pojedinačnog predmeta VA 47-29 2P 10A, modularni prekidač IEK U = 10 A (karakteristika C) 1 200 rbl. Ulična svjetiljka MASSIVE 34941 IP 44, Rm = 60 W, U = 220 V, tip utičnice: E27, visina 98,5 cm 28 RUB 1.650 / kom. Foto relej FR601 IP 44, Rmaksimum = 2200 W, U = 220 V 1 250 rbl. PVS kabel 3×2.5 Fleksibilni, bakreni, 3 vodiča s presjekom 2,5 mm2 dvostruko izolirana Prema veličini parcele i unutarnjem ožičenju 45 rub / m Metalna plastična cijev Wavin PE-X / AL / PE-RT Višeslojni, unutarnjeg promjera 16 mm, debljine stijenke 2 mm Prema veličini parcele 50 rub / m Zahvaljujući naprednim mogućnostima rezultirajuće ulične rasvjete, možete značajno smanjiti ukupne troškove njenog održavanja. Korištenje svjetlosnih senzora omogućuje vam uključivanje i isključivanje minimalne rasvjete bez ljudske intervencije. Podjela na odjeljke rasvjete fenjera eliminira nepotrebne troškove električne energije koji nastaju uslijed osvjetljavanja neprijavljenog dijela lokalnog područja.
