Uporaba strojeva za savijanje lima u građevinarstvu

Sadržaj članka



Stvarno uređivanje nisu ilustracije u tehničkim albumima: gotovo uvijek morate improvizirati u nestandardnim uvjetima objekta. Izrada dijelova okvira složenih oblika, nosača, metalnih obloga od lima – sve je to moguće pomoću ručnih strojeva za savijanje.

Uporaba strojeva za savijanje lima u građevinarstvu

Savijači listova i rubova: kako djeluju

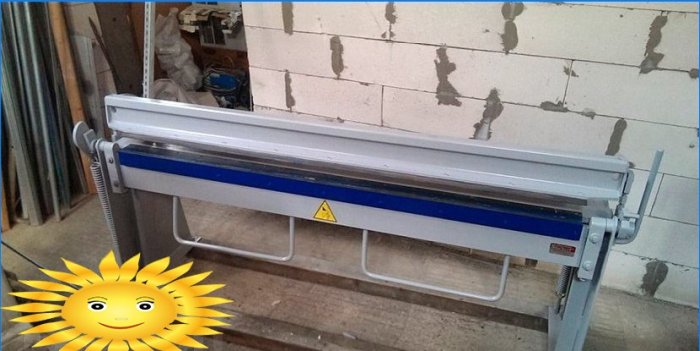

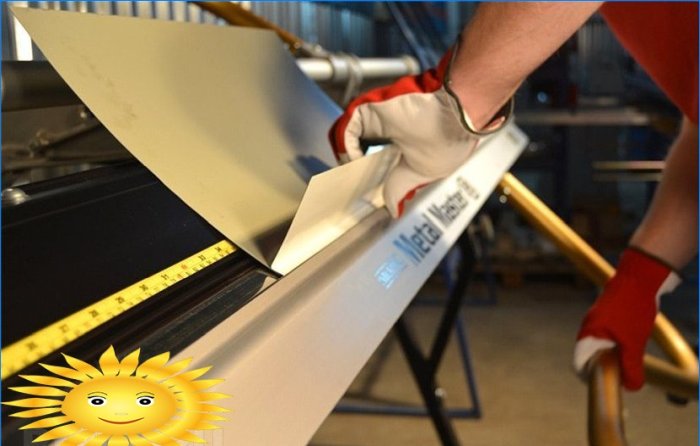

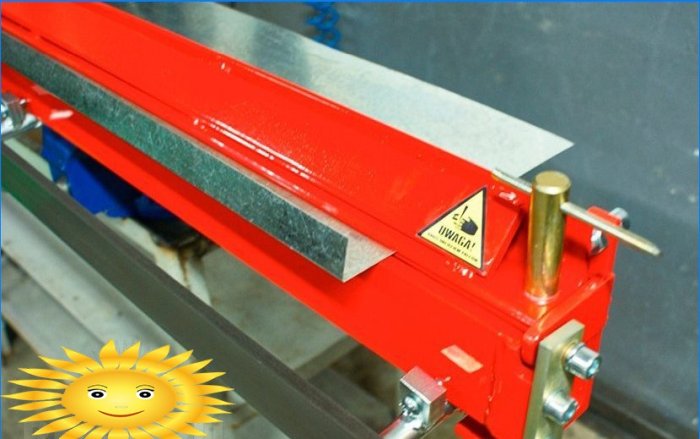

Postoji više načina za savijanje metala u polju bez žrtvovanja velike preciznosti i kvalitete. U najjednostavnijim savijačima za savijanje sila se prenosi masivnom gredom za savijanje, čvrsto pričvršćenom u okretnim šarkama odozdo. Zbog velike tvrdoće materijala i čvrstog prianjanja, kretanje se izvodi praktički bez naslona i unutar strogo definiranog područja. Sustav šipki ili samo dugačka poluga omogućava savijanje metala debljine do 3 mm samo zbog mišićne snage jedne osobe.

Uporaba strojeva za savijanje lima u građevinarstvu

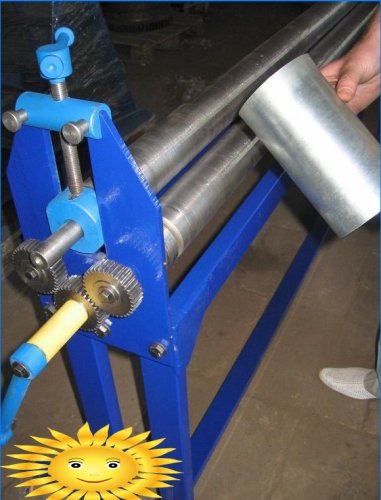

Tu je i širok spektar mehaniziranih uređaja za električni i hidraulički rad. Savijanje lima u njima vrši se štancanjem, valjanjem na kolutima ili pomoću valjkastog kolica. Neka se tehnička rješenja koriste i u ručnim strojevima: valjkasti noževi, rubovi za savijanje i strojevi za savijanje. Uzdužni kotrljajući strojevi mogu se pokretati ručno: raspoređeni su na nagib valjaka cijevi, ali sa znatno širim radnim dijelom.

Uporaba strojeva za savijanje lima u građevinarstvu

A u svakoj od kategorija, zauzvrat, postoji zaista puno sorti. Razlikuju listogibe uglavnom po debljini obrađenog materijala. Određuje se silom radnog tijela (N mm)2) i karakteristike samog metala, tako da isti stroj može savijati aluminijske, karbonske i nehrđajuće listove različitih dopuštenih debljina.

Uporaba strojeva za savijanje lima u građevinarstvu

Specifičnosti obrade dijelova određuju i širinu radnog dijela, širinu savijenog dijela (zahvat), kut savijanja, prisutnost posebnih uređaja, zazor tlačne grede, dimenzije, težinu i ukupnu pouzdanost.

Imenovanje na gradilištima

Područja konstrukcije i proizvodnje koja koriste dijelove s metalnim žigovima doista su brojna. Da biste zamislili koliko snažna prosječna posada ovisi o opskrbi čelika u obliku valjaka, razmislite o izgradnji tipične kućice od krova do temelja.

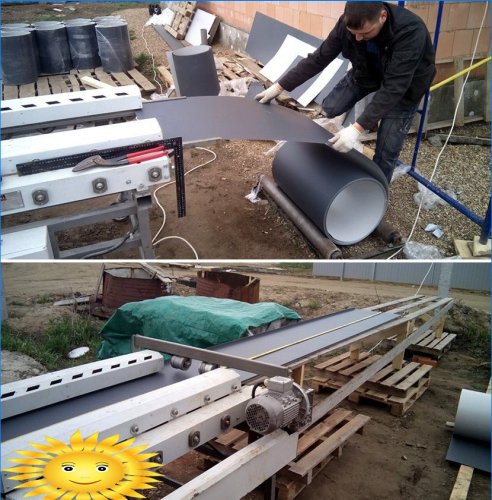

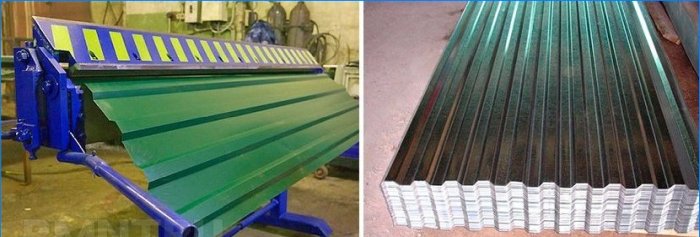

Čelični krov, uz sve njegove slabosti, prilično je pristupačan i ima impresivnu otpornost na habanje. Listogibi služe kao osnova za izradu krova od stojećeg šava, profiliranog lima i metalnih pločica. Mnoge vrste premaza zahtijevaju zaštitu metala od kotlina i klizaljki, ovdje se oprema za savijanje lima koristi jednako često.

Uporaba strojeva za savijanje lima u građevinarstvu

Pomicanje dolje: sustavi vodoravnih i vertikalnih oluka, nosači snježnog točka – sve je to također izvedeno fleksibilnim i žigosanjem. Sve vrste nosača za podsustave fasadnog zastakljivanja i zglobne fasadne obloge značajne mrtve težine. Čak i nosive konstrukcije mogu koristiti savijeni hardver za držanje elemenata ploče i okvira. Ako nastavite sa samostalnom proizvodnjom spremnika i kućišta ili, recimo, specijalnim radionicama za montažu i obradu metala, odmah će postati očigledno koliko su čvrsto savijači lima ušli u svijet modernog inženjerstva..

Uporaba strojeva za savijanje lima u građevinarstvu

Primjer iz stvarnog svijeta

Imamo dobar primjer kako je stroj za savijanje postao prava radna konja za montažni tim specijaliziran za ventilirane fasadne sustave. Nosači, stolovi i konzole iz kojih je sastavljena potkonstrukcija imaju cijenu od 20 do 50 rubalja, a koriste se u tisućama.

Osim toga, standardni asortiman ne odgovara uvijek stvarnim zahtjevima. Postoje i atipična odstupanja od normalne geometrije zbog pročišćenja dizajna, značajki dizajna i drugih čimbenika. Ispod je dobar primjer kako slijediti tehnologiju čak i u teškim radnim uvjetima bez izmišljanja novih i neprovjerenih načina ugradnje..

Uporaba strojeva za savijanje lima u građevinarstvu

Prvo je za rad kupljen stari ručni stroj za savijanje za 20 tisuća rubalja s radnim dijelom dugačkim više od metra. Također, stroj za bušenje ubrzano je izrađen od sovjetske bušilice – bez dodataka, samo okomita dovodnica i mali krevet. Cilj je bio testirati proizvodnju dijelova, pojasniti shemu tijeka proizvodnje i redoslijed obrade.

Sve je počelo od osnova – male proizvodnje nestandardnih dijelova, nosači za savijanje. S vremenom je potreba za periodičnom nabavom komadnih predmeta postala manje opipljiva. Prema prosječnim procjenama, 120–150 dijelova ispalo je iz lima prilikom pomicanja fasade 50–70 mm od noseće konstrukcije. Odnosno, dijelovi nisu bili uvijek uvijek pri ruci i u pravoj količini, već su koštali gotovo pola cijene.

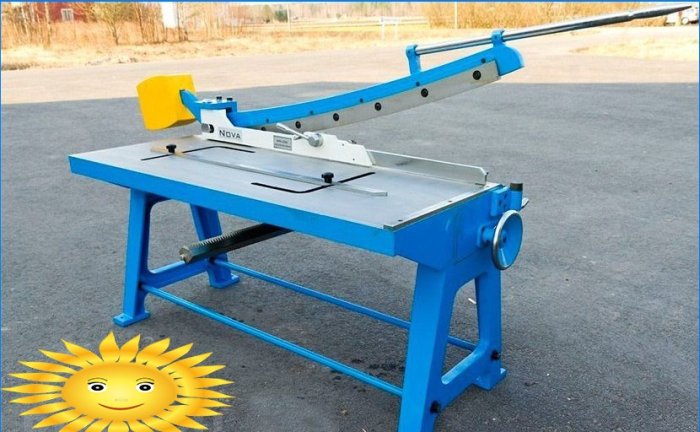

Za šest mjeseci rada, osoblje opreme bilo je ažurirano. Domaći stroj za bušenje zamijenjen je novim strojem s par stezača za brzu promjenu promjera hodnika. Za rezanje nabavljena je udarna giljotina od proizvođača savijanja lima i tračna pila za rezanje oblikovanog profila i izradu rezova za savijanje segmenata.

Uporaba strojeva za savijanje lima u građevinarstvu

Poticaj za tako ozbiljnu obnovu bio je sam listogib: nakon nekoliko niza radova s ​​1,5 mm limom konačno se olabavio, štoviše, nekoliko puta bilo je potrebno zavariti pukotine u napetim čvorovima. S obzirom na iskustvo rada, sada je jasno razumijevanje kakva je mašina za savijanje potrebna. Kupljen je stroj za segmente.

Skuplje je bolje?

U gornjem primjeru, mala linija serijske proizvodnje opremljena je najjednostavnijom i najprihvatljivijom opremom. Ali često možete naći primjere suprotno, kad su čak i za trivijalni rad kupljeni najbolji uzorci opreme napravljeni u Japanu ili Zapadnoj Europi. Zašto se ovo događa?

Uporaba strojeva za savijanje lima u građevinarstvu

Činjenica je da troškovi opreme trebaju biti jednaki vrijednosti proizvedenih dijelova, za određeni obujam takve proizvodnje. Objasnimo do krajnjih granica: ako se metalna zavojnica stavi u valjaonicu s oštećenjem valjaka, u slučaju kvara ona će postati neupotrebljiva u cijelosti. Dok se komadni i dekorativni elementi mogu mijenjati ili preraditi čak i nakon odbijanja.

Druga strana je da morate točno znati što namjeravate izvršiti i koje bi operacije vaš stroj trebao izvoditi, koja je veličina dijelova u svakoj fazi. Jednostavnim riječima, listogib bi trebao biti “dovoljan” za posebno postavljene svrhe: za ugradnju oluka električni listogib očit je višak, dok je izrada kućišta i kutija bez dobrog strojnog segmenta teško moguća..

Uporaba strojeva za savijanje lima u građevinarstvu

Poboljšanja i domaći proizvodi

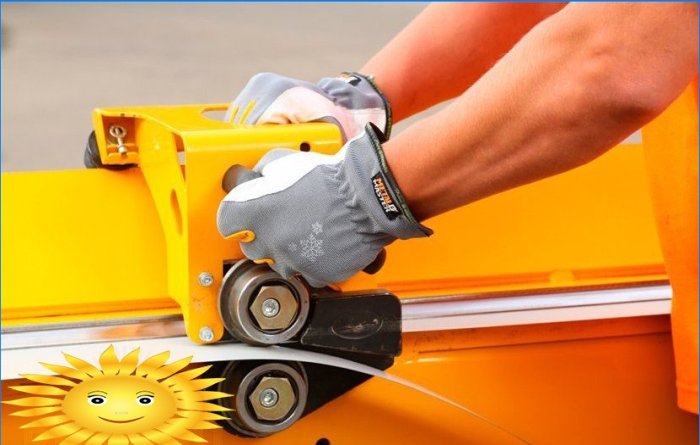

Pitanje visokih cijena također je pitanje ergonomije. Malo je vjerojatno da će jeftiniji strojevi imati dobar vozni park dodatnih komponenti koje olakšavaju rezanje, kotrljanje i preciznu kontrolu kuta. Ali kupnja vrlo skupog stroja samo zato što ima hladan valjak nož još uvijek ne vrijedi.

Prije svega, jer sličnu opremu možemo pronaći kod mnogih proizvođača iz Kine, pa čak i domaćih. Takva oprema ne djeluje tako vruće, ali je prilično održiva i zamjenjiva.

Uporaba strojeva za savijanje lima u građevinarstvu

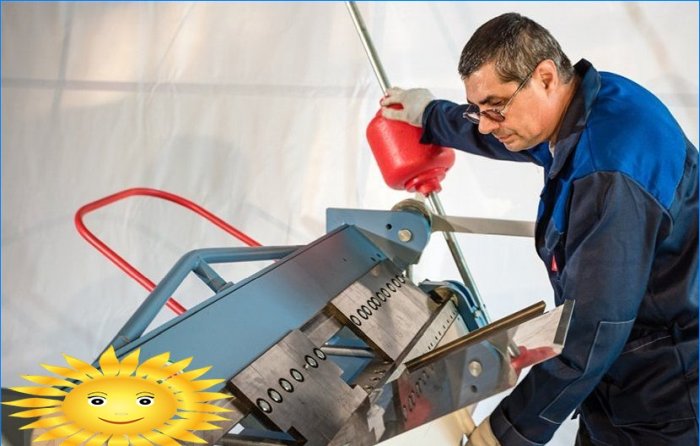

Za stvarnog profesionalca stroj je samo podloga koja je podložna obveznoj reviziji. Krevet, gredu i šarke teško je reproducirati, ali olakšati vlastiti rad potpuno je prirodna i ispunjena želja. U osnovi se rad na strojevima izvodi u tri smjera:

  • motorizacija i povlačenje izvlačenja mišića;
  • jačanje strukture zbog povećane snage;
  • poboljšanje sigurnosti i poboljšanje radnih uvjeta.

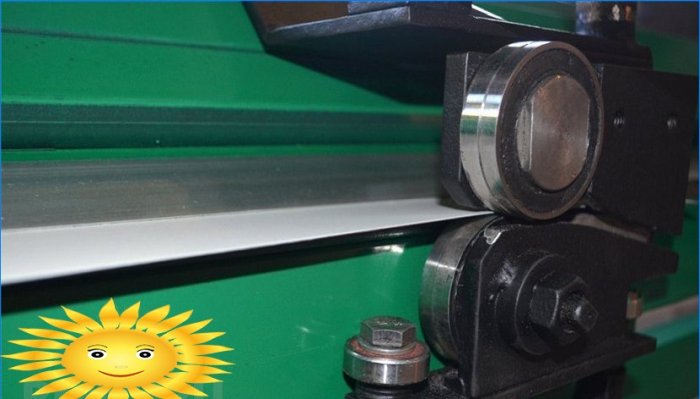

Izmjene su vrlo raznolike: od elementarnog proširenja stola za punjenje i dubine hvatanja, do potpune promjene u konceptu rada i izmjeni sustava ručnog pogona. A o takvim sitnicama poput domaće valjka za rezanje ne dolazi u obzir: takve su teme odavno iscrpljene na profesionalnim forumima, gdje se nudi više od jednog recepta za izradu takvih uređaja. Kao i načine njegovog uključivanja u jedinstvenu konstrukciju stroja.
