Napravite građevinsku dizalicu: kako podići teret na krov

Sadržaj članka

• Sastavljanje vodiča
• Dizajn košarice
• Nosači za blokove
• Valjci i njihovo pričvršćivanje
• Kako poboljšati dizanje

Tijekom gradnje često je potrebno podignuti građevinski materijal na krov ili gornje etaže, a bez posebnih uređaja to je vrlo teško. Mi ćemo opisati postupak „montaže“ jednostavnog i pouzdanog konstrukcijskog dizalice, koji jedini može podići težinu do 300 kg.

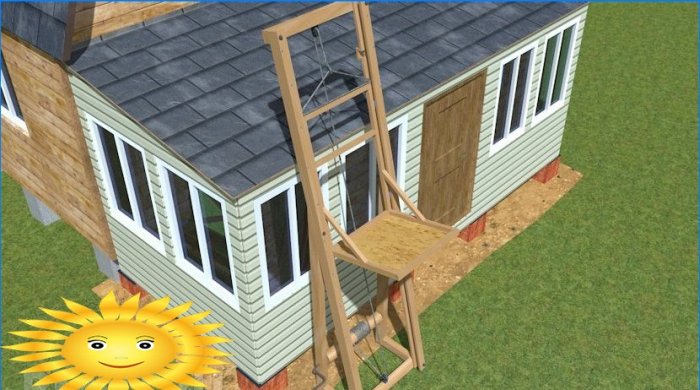

Uređaj sastavljen u skladu s gornjim dijagramom apsolutno je mobilan te ga bez problema može dovesti na gradilište čak i osobni automobil s gornjim prtljažnikom..

Za montažu će vam trebati:

• ljepljeno drvo 60×40 mm – 10 m;
• drvo 40×40 – 9 m;
• ploča 25×80 – 16 m;
• montažni blok s ležajem – 2 kom .;
• valjkasti ležaj s osovinom – 4 kom .;
• najlonski kabel – 12 m;
• šperploča 15 mm – manje od 1 m².

Sastavljanje vodiča

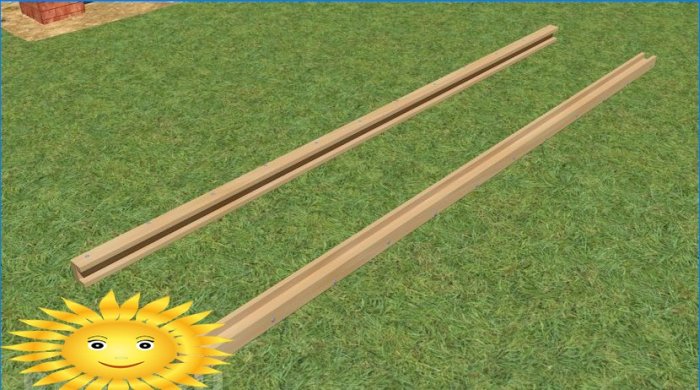

Dizalo je kolica koja klizi na valjcima između dvije T-tračnice. Da biste ih napravili, potrebno vam je kvalitetno drvo sa sadržajem vlage ne većim od 12%: drvo 60×40 i ploča 25×80. Bilo kakve zakrivljenosti su nepoželjne, drvo bi trebalo biti bez nedostataka.

Traka u vodiču igra ulogu odstojnika koji postavlja razmak između polica marke. Treba biti 2–3 mm veći od promjera valjaka, a ako je potrebno, drvenu ploču postavite duž uskog kraja i dovedite je do potrebne debljine.

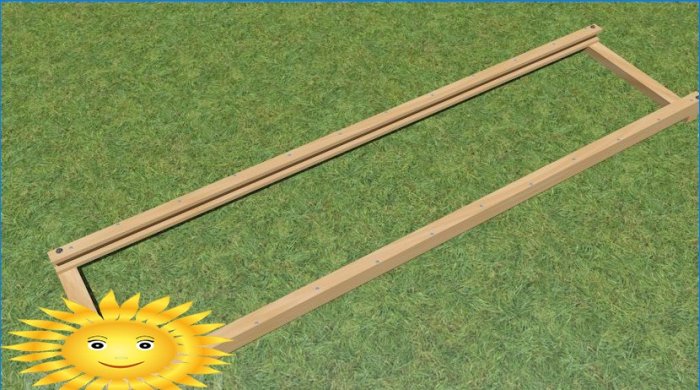

Da biste sastavili vodič, morate staviti šipku između dasaka i poravnati ih uz jedan rub. Da bi struktura bila potpuno monolitna, preporuča se prije montaže premazati kontaktne rubove PVA ljepilom.

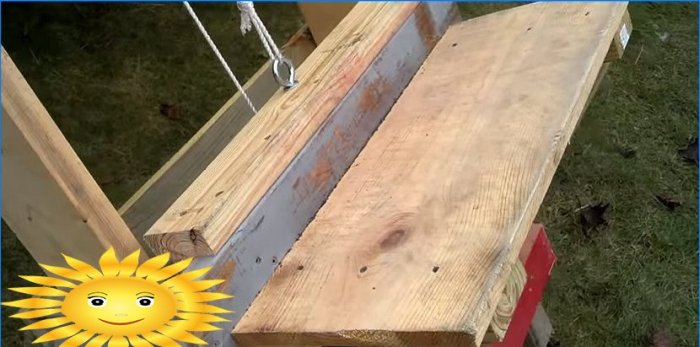

Dijelove preklopite, poravnajte ih pod kvadratom i učvrstite stezaljkama. Zatim pričvrstite ploče i drvo bijelim anodiziranim samoreznim vijcima dužine 55 mm, zavijte ih u šablonu u obliku šahovnice s korakom u svakom redu od 30-35 cm. Obje ploče trebate pričvrstiti vijcima za samorezanje, tako da vodilice budu manje podložne izvijanju.

Ako želite da tračnice budu dulje od drveta koje imate na raspolaganju, grede i ploče složite s preklapanjem polovinom duljine. Pravilnim spajanjem struktura će se pokazati izuzetno jakom, a preostalo je samo dovesti unutrašnje spojeve dasaka na nulu za nesmetano kretanje valjaka.

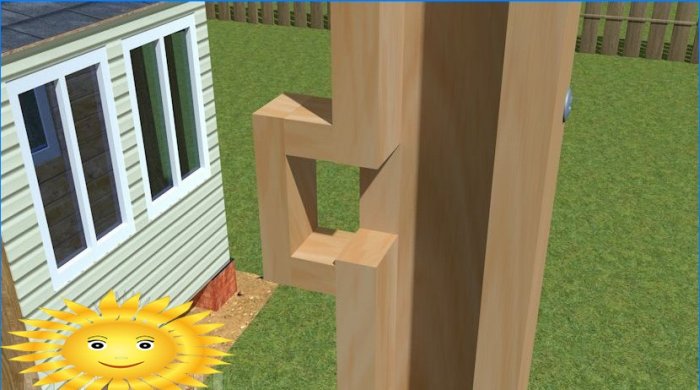

Nakon sastavljanja oba vodiča premažite ih dva sloja ulja za sušenje. Provjerite širinu razmaka valjka, po potrebi dovršite krpom. Na udaljenosti od 30 mm od kraja u središtu šipke u T-traci napravite prolazni otvor s promjerom od 14 mm. Pomoću njega pričvrstite šine na prečke, postavite široke podloške ispod matice i glave vijka. Da biste izbjegli pomicanje dijagonala, napravite spoj s sječom pola stabla.

Dizajn košarice

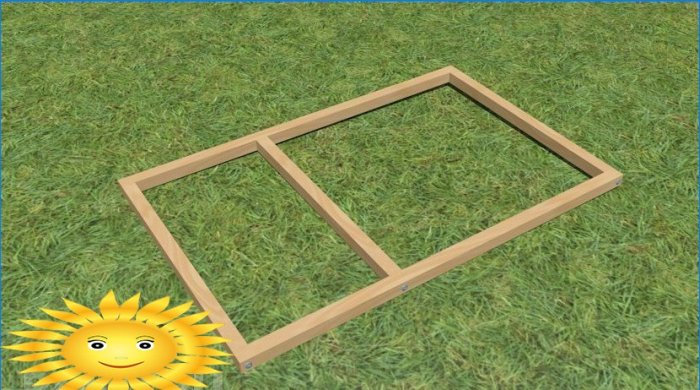

Započnite sastavljanjem okvira: umetnite tri šipke duljine 75 cm između 130 cm komada drva 40×40 mm, a srednja šipka postavite 40-45 cm od donjeg ruba. Pričvrstite spojeve vijcima za samorezne vijke ili još bolje – sastavite okvir na konusne spojeve.

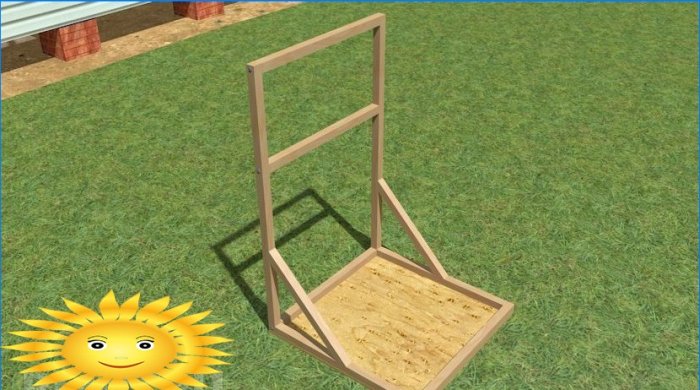

Pričvrstite dva komada drva od 80 cm okomito na okvir na donju gredu, umetnite traku dugu 75 cm između njihovih krajeva i pričvrstite strukturu. Da biste ojačali paletu, napravite dva nagnuta šala dužine 60 cm od šipke ili daske, izrežite rubove pod kutom od 45 °. Pričvrstite guster na paletu 40 cm od ugla.

Izrežite list šperploče dimenzija 83×84 cm i izbušite rupe od 20 mm sa svakog ruba s korakom od 7 cm. Kroz izrađene rupe, pričvrstite dno palete na okvir vijcima 45 mm..

Ako namjeravate povećati nosivost vaše kolica, spojevi okvira palete i gusjenica moraju biti ojačani nadzemnim pločama i uglovima, a šperploča na dnu metalnim nosačima. Na gornje kutove okvira pričvrstite petlje za katance s duljinom repa od najmanje 70 mm. Umetnite vijak M14 u rupe i na njega pričvrstite maticu za samoosiguravanje. Ispod vijaka morate proći komad kabela duljine oko 2 metra i svezati ga u petlju, na koju će se preko karabinera ili poluga pričvrstiti vučno uže.

Nosači za blokove

Na gornjoj i donjoj poprečnoj traci između vodećih stupova mora se učvrstiti jedan montažni blok. Pričvršćivanje je moguće samo pomoću vijčanog spoja uz obaveznu ugradnju širokih podmetača ispod matica, ili još bolje – metalnih ploča.

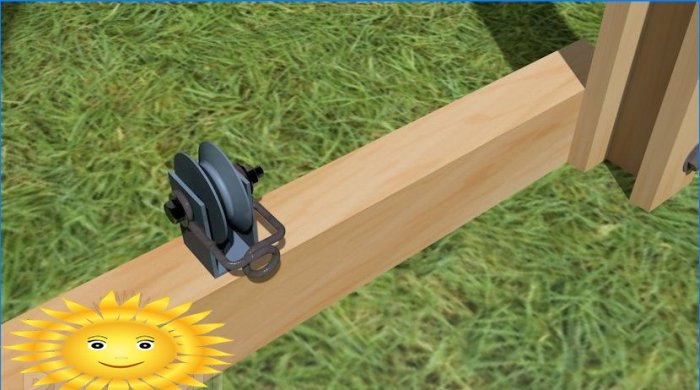

Preporučuje se kupnja remenica za penjanje s ležajevima ili žljebovima s remenom. Većina proizvoda ima čvrsto tijelo s čvrsto prilijepljenim obrazima, stoga je nemoguće ispustiti kabel iz remenice.

Ako pokušavate prilagoditi svoje postojeće kotače, osigurajte im prigušujuće uho. Prevaljajte čeličnu žicu debljine 6 mm dok se ne formira petlja, a zatim savijte rubove konstrukcije na potrebnom razmaku da biste je pričvrstili ispod matice na os bloka. Opremanje blok-valjka okretnim dijelom olakšat će podizanje tereta i kabel će trajati duže.

Valjci i njihovo pričvršćivanje

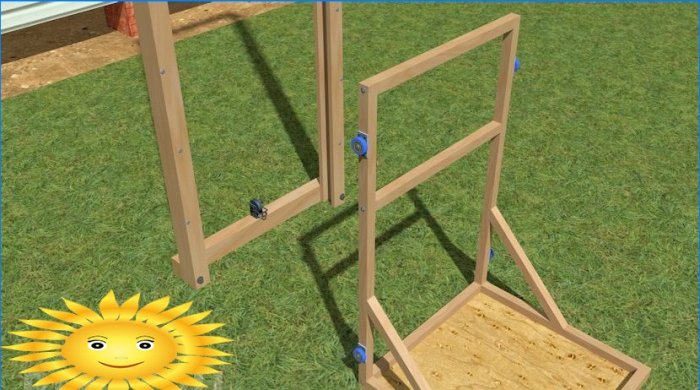

Za glatko klizanje kolica treba biti opremljen s četiri kotača s valjcima koji su postavljeni sa strana 20-25 cm od uglova. Kupite valjke s ležajem bez održavanja i jednosmjernom čeličnom osovinom duljine najmanje 20 mm. Umjesto standardnih valjaka mogu se koristiti kuglični ležajevi sa zatvorenim kavezom i širinom kaveza najmanje 25 mm ili kotači iz starih kliznih klizaljki..

Os valjka mora se ukloniti i izbušiti kako bi se njegov promjer prilagodio rupi u sredini ploče 40×80 mm. Umetnite osovinu u otvor, postavite je strogo okomito na ploču i zavarite je, a zatim napravite četiri rupe u uglovima za M8 vijak.

Kako poboljšati dizanje

Vrlo koristan dodatak, koji značajno povećava sigurnost uporabe, bit će uređaj slijetaćih džepova za pričvršćivanje prednjih kotača u košaricu u podignutom položaju. Ovo nije samo vrlo prikladno za istovar, već omogućuje i samostalno korištenje dizala.

Za raspored džepova potrebno je izrezati dio stražnje ploče vodilice, na kojoj valjci kolica počivaju. Prilikom podizanja, kotač će kliznuti u oblikovani otvor i zaustaviti se na bloku u obliku slova U, sastavljenom od tri šipke. Kako biste spriječili da slučajno iskoči kotač, ostavite malu policu na ploči. Nakon istovara, kolica se lako mogu izvaditi iz slijepih džepova i spustiti ih, držeći se za kabel.

Da biste istovremeno podigli više tereta, možete ojačati vertikalni okvir kolica i na njega instalirati pomični blok, ali to će povećati duljinu užeta za 1,5 puta. Vučni konop, u ovom slučaju, pričvršćen je na jedan od uglova između vodeće i spojne prečke, prelazi u pomični blok na kolicima, a zatim se postavlja u fiksni gornji i donji remenčić.

Također je moguće ugraditi kapiju na bunar za pogodno navijanje vučnog užeta. Može se izraditi od šipke dimenzija 100×100 mm, donijeti u šesterokut ravninom. Za postavljanje kapije trebat će vam dodatni stubovi u obliku slova L i zamjena vijaka donje poprečne šipke klinovima odgovarajuće duljine. Oslobođeni vijci moraju se upotrijebiti za stopostovno spajanje regova s ​​tračnicama..

Upotreba vrata podrazumijeva povećanu opasnost, jer je osoba uvijek kod dizala. Da biste spriječili lom i pad kolica, preporuča se instalirati najjednostavniji nosač opreme za penjanje u blizini gornjeg bloka.
