Sadržaj članka
- Što je relej
- Opis i princip rada releja za nadgledanje napona
- Opis i princip rada diferencijalnog releja (RCD)
- Opis i princip rada vremenskih releja, programabilnih vremenskih releja
- Opis i princip rada upravljačkog releja prioriteta (struje)
- Opis i princip rada releja za regulaciju temperature
- Opis i funkcija releja za upravljanje svjetlom (sumrak releja)
- Releji napajanja – sklopnici
Članak govori o uređaju modernih releja, korištenju u svakodnevnom životu i povezivanju naponskih upravljačkih releja, diferencijalnih releja, vremenskih releja, prioritetnih releja za kontrolu snage, releja za upravljanje svjetlom, releja za regulaciju temperature, naponskih releja ili kontaktora.
Što je relej
Relej je uređaj koji može prebaciti (razbiti ili povezati) različite elemente električne mreže kada dođe do stanja kojim upravlja. U kućnoj električnoj mreži koriste se različite vrste releja za organiziranje automatskog izvršenja operacija koje zahtijevaju uključivanje i isključivanje električnih uređaja, kao i brojne zaštitne funkcije.
Moderni rele koji se koristi u svakodnevnom životu obično se sastoji od tri elementa sastavljena u jednom kućištu:
- Senzor koji nadzire signal i šalje ga u modul za obradu.
- Modul za obradu, koji se obično temelji na mikrokontroleru, analizira primljeni signal uspoređujući ga s unaprijed postavljenom vrijednošću. Kad upravljani signal dosegne vrijednost odziva, procesni modul šalje signal komutacijskom dijelu.
- Preklopni dio je elektronički ključ ili elektromagnetski relej koji prekida ili prebacuje izvor napajanja.
Ovisno o vrsti senzora i upotrebnog modula, najčešće su sljedeće vrste releja:
- Relej za nadgledanje napona.
- Diferencijalni rele ili RCD.
- Vremenski releji i programibilni timer releji.
- Relej za kontrolu snage.
- Relej za kontrolu svjetla.
- Relej regulacije temperature.
- Releji ili sklopnici napajanja.
Razmotrimo sve gore navedene vrste releja detaljnije.
Opis i princip rada releja za nadgledanje napona
Kako je kvaliteta opskrbe električnom energijom u većini gradova u Rusiji i dalje prilično niska, potrebno je samostalno riješiti pitanje zaštite kućanskih aparata od iznenadnih prenapona u mreži napajanja. Većina releja za nadgledanje napona temelji se na mikrokontroleru velike brzine, čija je funkcija stalno nadzirati veličinu napona napajanja. Kad napon premaši navedeni minimalni ili maksimalni prag, proizvodi zaštitno isključivanje opreme spojene putem releja s mreže.
Standardni prag rada releja za nadgledanje napona je najmanji napon mrežnog napona manji od 170 V, a maksimalni – 250 V. Nakon isključenja uređaj nastavlja kontrolu mrežnog napona, nakon što se napon stabilizira na sigurnoj razini, uključuje se vremensko kašnjenje, nakon čega relej automatski povezuje zaštićene mreže na sustav napajanja.
Blok dijagram releja za nadgledanje napona
Ove se uređaje preporučuje instalirati izravno nakon ulaznog stroja i brojila, zbog čega je cijela unutarnja elektroenergetska mreža zaštićena jednim relejem.

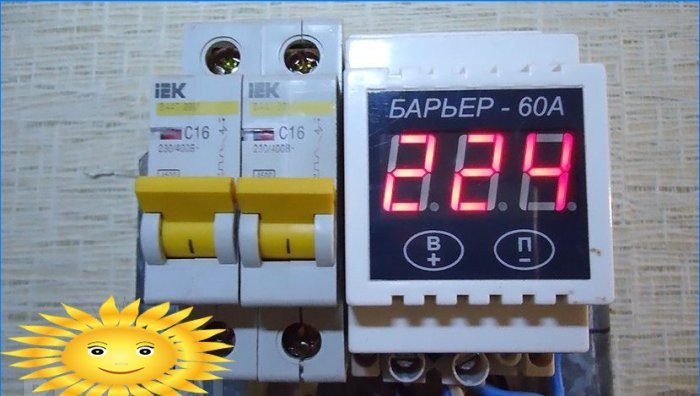

Priključak releja za nadgledanje napona (DIN zaštitna prepreka)
Snaga ovog releja vrši se uzimajući u obzir pojavu strujnih napona, istodobno isključujući veliki broj električnih uređaja, posebno pokretačkih motora. Najoptimalnije je 4 ili 5 puta višak prekidačke struje releja za nadziranje napona na ulaznom prekidaču.
U slučaju da je potrebno zaštititi samo jedan kućanski uređaj ili malu skupinu, možete upotrijebiti relej za nadziranje napona, izrađen u kućištu za standardnu utičnicu ili smješten u kućištu produžnog kabela.
Pri kupnji ove vrste releja ima smisla dati prednost skupljim modelima s naznakom vrijednosti mrežnog napona i mogućnosti neovisne promjene gornje i donje granice zaštitnog postupka.
Prilikom odabira releja za reguliranje napona, možete se usredotočiti na različite proizvođače vremena CIS-a. Objašnjenje je jednostavno – imamo uobičajene probleme s opskrbom električnom energijom.
Proizvođač Vrsta releja montiranje Struja, A Cijena, rub. DigiTOP V-zaštitnik VP-63A DIN šina 63 1125 ZUBR D32t DIN šina 32 720 ZUBR R116y utičnica šesnaest 620 Opis i princip rada diferencijalnog releja (RCD)
Ovaj se relej koristi u vezi s potrebom zaštite osobe od štetnih učinaka električne struje. Kad osoba dođe u kontakt golim ožičenjem ili napajanim tijelom električnog uređaja, struja “curenja” počinje teći kroz njegovo tijelo.
Kao što je poznato u mrežama od 220 V, 50 Hz, kada struja od 8-10 mA prolazi kroz ljudsko tijelo, osjeća se vrlo jaka bol i grčevi, a 100 mA nakon 2-3 sekunde izaziva zastoj srca u odrasle osobe. Diferencijalni zaštitni rele predviđen je za zaštitu od struje curenja u elektroenergetskim mrežama.
S obzirom na njihovu unutarnju strukturu, oni mogu biti ili elektronički sa sposobnošću upravljanja strujom zaštite ili elektromehanički. U kućanstvu je poželjno dati prednost elektronskim uređajima, jer oni mogu jamčiti prekid napajanja strujom curenja od 2-3 mA, što će spasiti život i odrasloj i nestašnoj djeci.

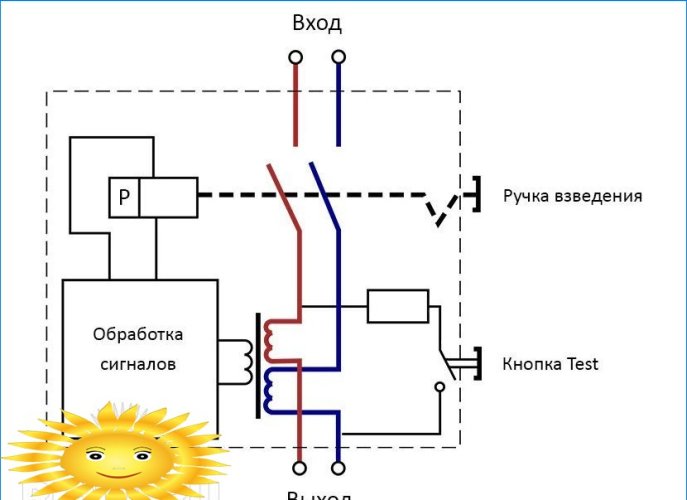

Temeljna struktura diferencijalnog releja
Princip rada elektronskog jednofaznog diferencijalnog releja prilično je jednostavan. Elektronika nadzire struju koja teče kroz neutralnu žicu (N) i “fazu” (L), u slučaju da razlika između njih prelazi prethodno postavljenu vrijednost, daje se naredba za isključivanje napajanja.
Toplinska i prenaponska zaštita mogu se ugrađivati u diferencijalni relej, što omogućuje korištenje umjesto ulaznog rastavljača ili prekidača. Tijekom prebacivanja važno je pravilno spojiti “fazu” i “nulu” na relej, u slučaju pogreške diferencijalni relej ili RCD neće raditi.

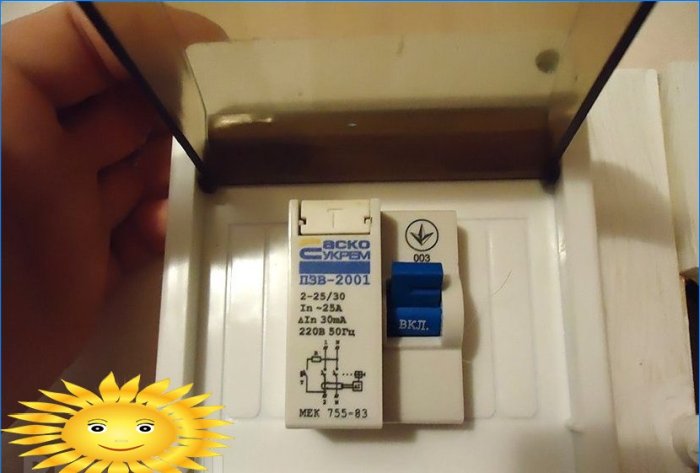

RCD montiran u razvodnoj kutiji
Što se tiče diferencijalnih releja ili RCD-a, postoji važno pravilo – struja struje mora biti manja od kobne za ljude. Mnogi proizvođači iz ZND-a pouzdani su, kao i poznati poznati brendovi poput ABB ili Siemens.
Proizvođač Vrsta releja Pokretanje struje, mA Prekidačka struja, A Cijena, rub. Legrand Tx3 trideset 25 1260 Eaton -Moeller PF4-25 / 2 trideset 25 650 Opis i princip rada vremenskih releja, programabilnih vremenskih releja
Svaki dom ima električne uređaje, čija se upotreba može optimizirati automatskim uključivanjem ili isključivanjem s određenim vremenskim kašnjenjem..
Najjednostavniji primjer upotrebe vremenskog releja bio bi isključivanje tlačnog kompresora za akvarije. Vremenski relej može se koristiti za automatsko isključivanje svjetla u zajedničkom hodniku nakon što se uključi, vremenski relej je nezamjenjiv pri organiziranju automatskog zalijevanja, kao i u ostalim sustavima za automatizaciju..
Komercijalno dostupni vremenski releji mogu biti digitalni ili elektromehanički. Zbog prisutnosti informativnog zaslona i sustava upravljanja mikrokontrolerom, brojni modeli mogu podržati istovremeno brojanje više zadataka, kao i rad u cikličkom načinu s obzirom na doba dana, koji se može koristiti u raznim sustavima automatizacije..

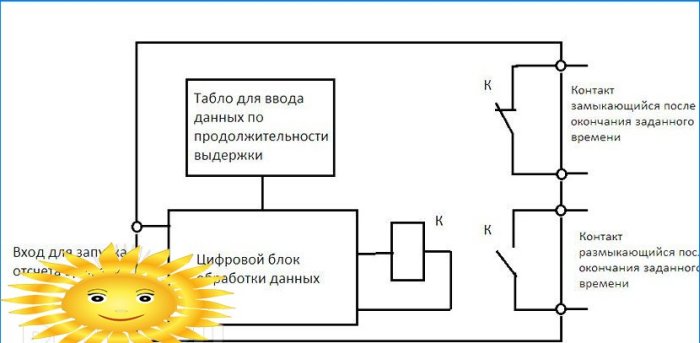

Funkcijski dijagram najjednostavnijeg elektronskog vremenskog releja

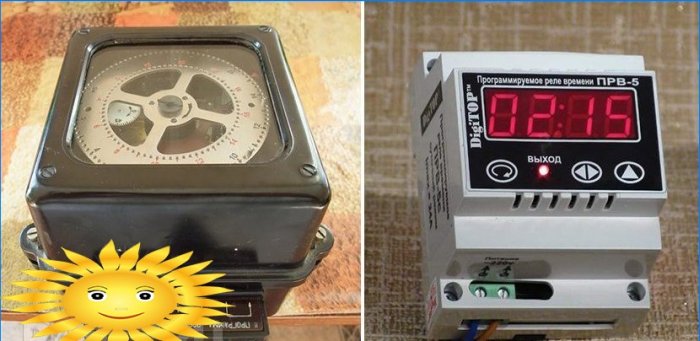

Elektronski i elektromehanički vremenski relej
Cijena ovih releja jako ovisi o njihovim mogućnostima, morate odabrati za određeni slučaj, uzimajući u obzir točnost podešavanja, maksimalnu izloženost, potreban broj kanala.
Proizvođač Tip Prekidačka struja, A Cijena, rub. ABB E 234 CT-TGD.12 Daje impuls 3000 ELKOep ciklički CRM-2H / 230V šesnaest 1300 Eltimo Elektronički, utičnica 020S deset 2560 Opis i princip rada upravljačkog releja prioriteta (struje)
Povećavanje inteligencije kućanskih mreža postalo je moguće korištenjem releja za kontrolu napajanja. Ova se oprema koristi za ograničavanje najvećeg opterećenja u slabim elektroenergetskim mrežama..
Funkcionalno, ovaj relej se sastoji od nekoliko nadziranih linija. Svaki red središnjem procesoru prenosi podatke o struji u opterećenju, kada ukupna snaga pređe zaštitni prag, jedan se od izlaznih vodova automatski isključuje. U ovom slučaju, jedan vod ima prednost nad svim ostalim, on se isključuje samo u slučaju vanredne struje. Nakon smanjenja potrošnje električne energije duž glavne linije, sekundarni potrošači se automatski uključuju.

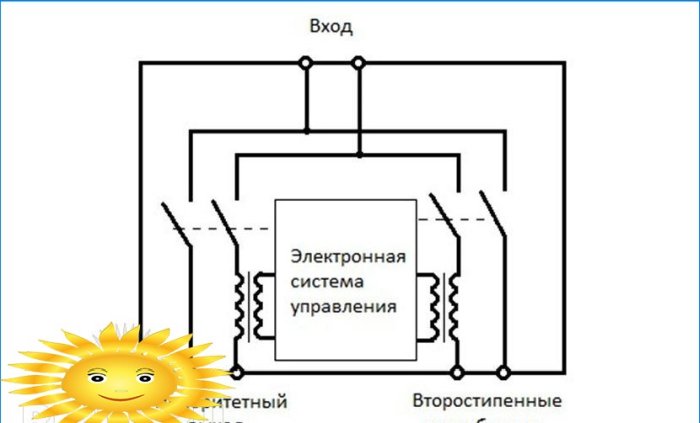

Funkcionalni dijagram releja prioriteta upravljanja potrošnjom energije
Maksimalna snaga postupka zaštite može se podesiti pomoću releja kontrolera smještenog na prednjoj ploči.
Proizvođač Tip snaga, kWt Cijena, rub. Novatek-Elektro OM-110 0-20 1200 F&F PR-615 1-7 2100 Opis i princip rada releja za regulaciju temperature
Mnogi uređaji za grijanje u kućanstvu već imaju ugrađeni relej regulacije temperature, ali budući da se nalazi na minimalnoj udaljenosti od uređaja za grijanje, točnost održavanja potrebne temperature prilično je niska. Upotreba zasebnog releja za kontrolu temperature omogućuje postizanje optimalne temperature u sobi, može se koristiti za automatsko uključivanje / isključivanje grijača, ventilatora, klima uređaja, rashladnih uređaja.
Mnogi od ovih uređaja imaju ugrađene zaslone i zaslone koji prikazuju trenutnu temperaturu u kontroliranoj sobi i vrijednost zadatka. Ti se releji mogu kombinirati s vremenskim relejem, tako da se može postaviti automatski prijelaz na nižu ili višu postavljenu temperaturu, ovisno o vremenu dana ili danu u tjednu.

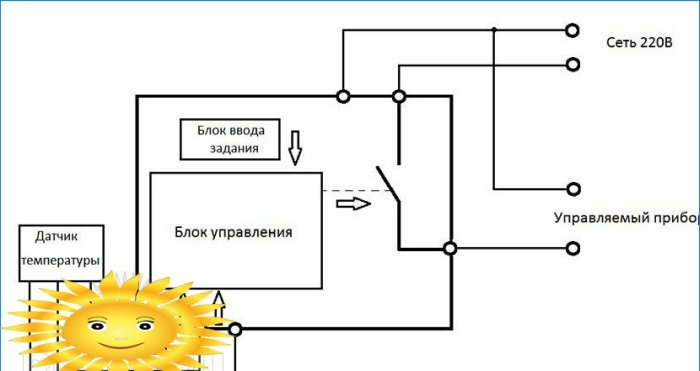

Spajanje najjednostavnijeg releja regulacije temperature
Senzor temperature može se isporučiti zasebno ili ugrađen u relej, dok se mogu koristiti razne vrste senzora, spojenih pomoću 2 ili 3 žice.

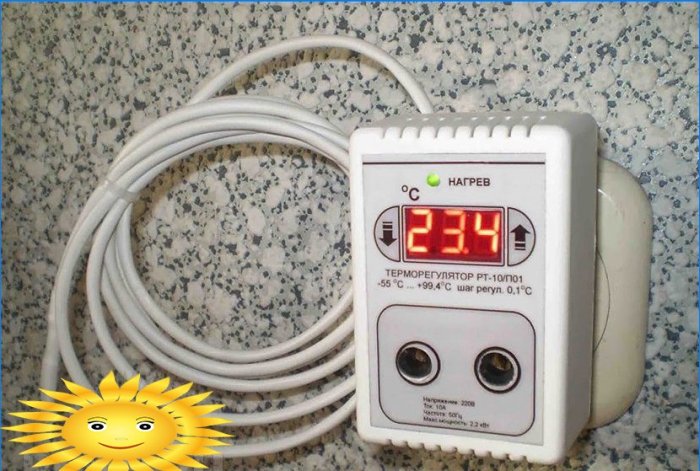

Relej regulacije temperature u kućištu za spajanje na standardnu utičnicu
Proizvođač Tip Temperatura, ° S Struja, A Cijena, rub. F&F CRT-04 -20 … + 40 šesnaest 3600 Ukrrele RT-10 / P01 0 … + 99 deset 400 Opis i funkcija releja za upravljanje svjetlom (sumrak releja)
Automatsko upravljanje osvjetljenjem omogućuje vam značajnu uštedu energije, zbog mogućnosti pravodobnog uključivanja i isključivanja izvora svjetlosti. U ove svrhe možete koristiti gotove releje na koje su povezani svjetlosni senzori smješteni u kontroliranoj prostoriji..
Spajanje najjednostavnijeg releja za upravljanje svjetlom
U nekim modelima osjetljivost korištene fotoćelije može se prilagoditi za ranije ili kasnije osvjetljenje.
Proizvođač Tip snaga, kWt Cijena, rub. F&F AZH-106 3.5 750 VRIJEME FT-04 1.1 1000 Releji napajanja – sklopnici

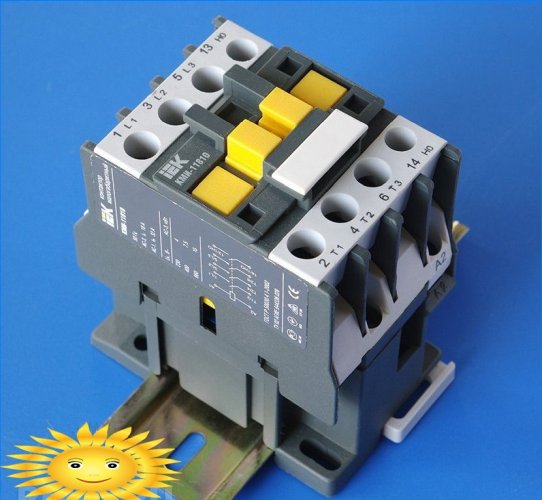

Budući da je većina gore opisanih releja dizajnirana za prebacivanje opterećenja od stotine vata do deset kilovata, za povezivanje preklopne snage koriste se dodatni prekidači velike sklopke – kontaktori. Uz njihovu pomoć moguće je prebaciti teret od nekoliko stotina kilovata, čime se proširuju mogućnosti prethodno razmatranih releja.
Korištenje različitih vrsta releja omogućuje vam optimizirati rad mnogih električnih uređaja, zaštititi ih od slučajnog kvara i spasiti vlastiti život. Na njihovoj osnovi moguće je stvoriti veliki broj malih sustava za automatizaciju, kao što su uređaji za održavanje optimalne mikroklime, sustavi za navodnjavanje, automatsko otvaranje vrata, uključenje / isključivanje svjetla i mnogi drugi. Kompaktne dimenzije i standardne dimenzije kućišta omogućuju vam njihovo izravno spajanje na standardne utičnice ili korištenje gotovih električnih kutija za njihovu ugradnju, što značajno smanjuje troškove automatizacije općenito..
