Kanali od plastičnih kabela

Sadržaj članka

• Materijal kanala. Kako razlikovati kvalitetan proizvod
• Koje vrste kabelskih kanala postoje na tržištu
• Područje primjene i potrebna oprema
• Kabelski kanali vodećih proizvođača
• Hager
• Legrand
• BCS
• Schneider Electric
• Značajke ugradnje kabelskih kanala
• Praktičnost i trajnost. Značajke rada

Ožičenje u kabelskim kanalima vrlo je često uključeno na popis nepromjenjivih atributa modernog dizajna, ali raspon ovih proizvoda je ogroman, pa ćemo u članku reći o osnovama odabira kabelskih kanala, razmotriti raspon kablovskih kanala na tržištu, razgovarati o njihovoj ugradnji.

Otvoreno ožičenje je vrlo prikladno, jer ne morate pribjegavati lomljenju zidova i skupljanju kabela. U slučaju lako zapaljivih zidnih podloga, ovo je rješenje povoljnije od konstrukcije skrivenih zaštitnih školjki s apsolutnom lokalizacijom. Pored toga, ožičenje ostaje dostupno za popravak, servis ili razne modifikacije. Sve električne instalacije montirane su bez zakopavanja i instalacijskih kutija, mogu se lako zamijeniti ili popraviti.

Sa sigurnosnog gledišta, otvoreno ožičenje je inferiorno od skrivenog ožičenja jer potencijalni izvor paljenja ostaje bez lokalizacije. U prostorijama s otvorenim ožičenjem obavezno je protupožarni alarm s infracrvenim detektorima plamena i primarnom opremom za gašenje požara – aparatima za gašenje požara s prahom i ugljičnim dioksidom. Preporučuje se korištenje kabela u dvostrukoj nezapaljivoj izolaciji s malom emisijom dima.

Materijal kanala. Kako razlikovati kvalitetan proizvod

Pribor za visokokvalitetne kanale izrađen je od ABS plastike s dodatnim aditivima koji sprječavaju širenje izgaranja i oslobađanje para akrilonitrila kada se zagrijavaju (sastav je sličan materijalu plastičnih dijelova utičnica i prekidača). Također u sastavu se nalaze plastifikatori koji čine proizvod fleksibilnijim, a zadržavajući njegovu čvrstoću. Materijal je lako prepoznati: njegova struktura je ujednačena, nema laminiranja, proizvod je vrlo izdržljiv.

Sami kabelski kanali u pravilu su izrađeni od PVC plastičnog spoja. Ove proizvode karakterizira povećana elastičnost i fleksibilnost. Glavna značajka visokokvalitetnog materijala je da kanal pod jakim mehaničkim naponom mijenja oblik, a također ga lako obnavlja bez značajnih promjena. Da bi proizvodu dobili željenu geometriju, plastičnom spoju se dodaju različiti učvršćivači, stoga, svojom fleksibilnošću, materijal ima čvrstoću ABS plastike.

U prodaji su i proizvodi beskrupuloznih proizvođača koji koriste reciklirani fluoroplastični i petrokemijski otpad. Takav je materijal prilično opasan, jer se ne zna kojim će se toksičnim spojevima početi ispuštati kada se zagrijava i koliko će brzo širiti izgaranje.

Ovi su kanali također vrlo nezgodni za instaliranje: stalno se puknu i lome, duktilnost im je praktički nula, a brave ne drže dobro poklopac. S vremenom se jako osuše i promijene boju u prljavo žutu. Ove se kutije mogu razlikovati pažljivim proučavanjem: rub se ljušti laganim struganje, zid kutije se slabo savija, mreža malih pukotina ostaje na površini.

Koje vrste kabelskih kanala postoje na tržištu

Strukturno se kanali razlikuju u obliku profila i zidova:

1. Profil u obliku slova U Najjednostavniji i najčešći.

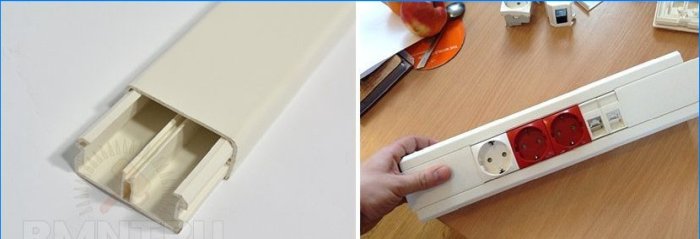

2. Profil u obliku slova U s pregradama. Ovo je kanal s nekoliko odjeljaka za zajedničko polaganje kabela različitih namjena..
3. Profil W oblika s dva ili tri dijela. Svaki odjeljak ima svoju naslovnicu.
4. Profil u obliku slova U sa stranicama. Ima dva “džepa” za praktično upravljanje kablom, poklopac je umetnut u središnji dio.
5. Profil s utorima za kabel i U-pokrov. Ima estetskiji izgled, ali manje unutarnjeg volumena. Nema načina da montirate pribor za ožičenje izravno u kutiju.
6. Univerzalni profil. Sadrži utore za ugradnju prijenosnih particija.
7. Kanali s perforiranim zidovima. Koriste se za instalacije na električnim pločama i razvodnim pločama za postavljanje više žica. Zid ima izgled brojnih zuba koji vode žicu u kabel, nema potrebe odvajati je ili bušiti rupu.
8. Profil u obliku slova L Koristi se u trokutastim kanalima s ravnim poklopcem za usmjeravanje kabela u uglovima soba.

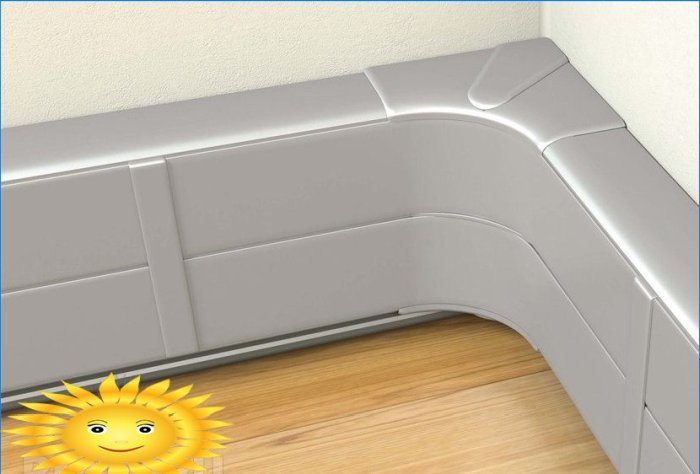

9. Profil s kovrčavim rubovima. Ovo je krovni kanal ili podna ploča za podršku kabela. Optimalno za ožičenje u kutu između poda i zida, ima mogućnost ugradnje modularnih spojnica.
10. Ravan profil s polukružnim poklopcem. Koristi se za polaganje kabela preko poda. Ima debeli zid i posebnu bravu koja se ne otvara kad se snažno pritisne. Može imati pregrade.

Područje primjene i potrebna oprema

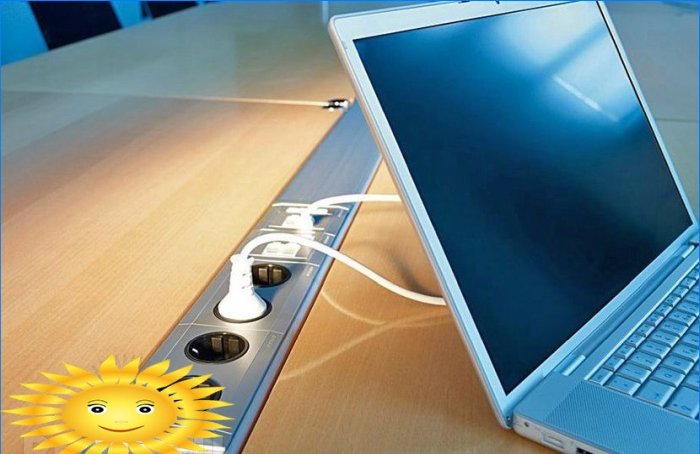

Kanali se mogu koristiti u gotovo svim prostorijama, kako stambenim tako i tehničkim. Sukladno tome, različite linije proizvoda usmjerene su na određeni sektor primjene. Na primjer, za uredske prostore postoje kanali s posebnim profilom u koje se mogu smjestiti kabeli za napajanje, kabeli upletenih pari i optička vlakna u različitim odjeljcima. Posebno dizajnirani adapteri omogućuju vam postavljanje utičnica i drugih spojnica bilo gdje u blizini kanala; klizni stupovi posebno su popularni za opskrbu električnom energijom na odvojenom radnom mjestu. Tako u modernom uredu produžni kablovi više nisu relevantni..

Kanali su prema namjeni podijeljeni na:

1. Deblo. Služe za povezivanje kablovskih vodova između različitih prostorija i zona, lako mogu stati više desetaka teških strujnih kabela.
2. Ožičenje. Instalacijske kutije koriste se za ogranke glavne i povezane instalacije električnih instalacija.
3. Kutije klase “mini”, u kojima se jedan ili dva kabela postavljaju prema određenom potrošaču ili žicama rasvjetne mreže.

Kutije mogu mijenjati smjer polaganja zahvaljujući posebnim kutnim adapterima. Glavna im je značajka podesivi kut. Kod nekih proizvođača podešavanje iznosi 7 ° u oba smjera, drugi omogućuju zaobići oštrije ili nejasne kutove s odstupanjem do 45 °, što je važno u nestandardnim sobama.

Za ugradnju grana koriste se tinejdžeri ili posebni adapteri koji omogućuju povezivanje kanala različitih vrsta: poda sa zidom ili pločom, kao i prtljažnika s ožičenjem.

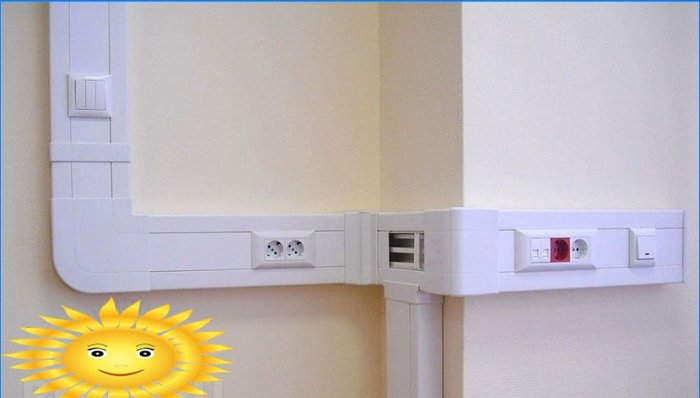

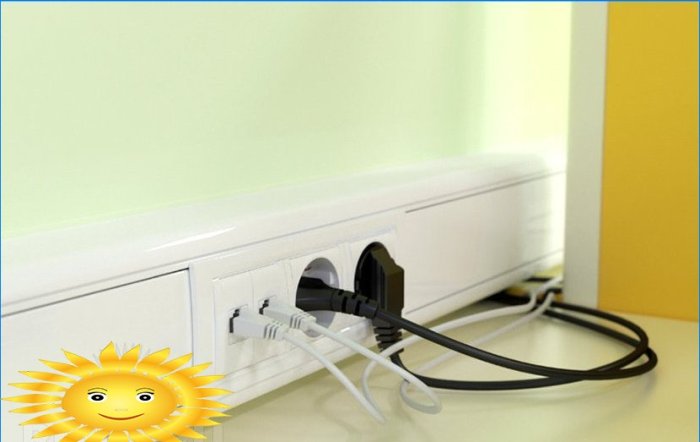

Podupirači se isporučuju zasebno za postavljanje utičnica, prekidača, itd. Mogu biti površinski montirani ili slobodno stojeći. Čeljusti su standardizirane za upotrebu s različitim veličinama kanala. Za to se na unutarnjoj strani bočnih zidova istiskuju elementi različitih veličina, koji se lako mogu slomiti..

U određenom broju okvira nisu potrebni nosači za ugradnju okova. Koriste se posebni nosači za pričvršćivanje koji učvršćuju mehanizme utičnica u utorima za poklopac kutije. U osnovi, kutije ovog tipa koriste se u stambenim prostorima zbog svog atraktivnog izgleda..

Kabelski kanali vodećih proizvođača

Najkvalitetniji i najsvestraniji sustavi za podršku kabela mogu se kupiti samo od marki proizvođača. Proizvodi su visoke kvalitete i imaju najjednostavniju shemu ugradnje. Evo što tržišni lideri nude.

Hager

Njemački proizvođač Hager fokusira se na integrirana rješenja za urede, no proizvodi se, zbog svoje visoke kvalitete, koriste svugdje. Dizajn proizvoda je moderan i lako se uklapa u većinu stilova interijera.

Serija tehalit.BRP koristi se za polaganje linija prtljažnika, ima impresivan unutarnji volumen i plosnati poklopac, koji je postavljen u sredinu okvira zajedno s njegovom površinom. Umjesto poklopca mogu se ugraditi modularni okviri za armature koji također ne strše mnogo izvan dimenzija. Postoji dvostruka kutija ove serije s dva različita odjeljka i poklopca, a jedan okvir omogućuje ugradnju dodatnih pregrada.

Tehalit.LFF serija je univerzalna kutija za ožičenje s pričvrsnim spojnicama preko malog nosača na površini. Te su kutije nešto tanje od kutija za prtljažnike i lako ih je instalirati zbog ugrađenih konektora i kabelskih stezaljki.

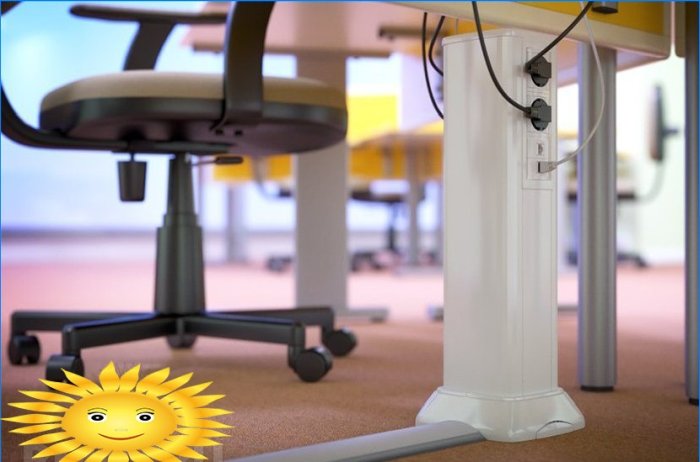

Serija tehalit.DA posebno je dizajnirana za urede i uključuje univerzalne kablovske kanale, utične trake i stupove, fleksibilne i krute podne podove od dvije vrste. Opći katalog također sadrži perforirane kutije.

Legrand

Linija DLP kanala Legrand uključuje nekoliko profila različitih standardnih veličina širine do 220 mm. Kabelski kanal može imati jedan do tri odvojena dijela. Vanjski i unutarnji kut podesivi su u rasponu od 60-120 °. Kabelski kanal ima dvije vrste pregrada:

• prvi su montirani u poseban utor i dijele kanal na odjeljke;
• druge pregrade su fleksibilne i zalijepljene na stražnji zid kanala, dizajnirane su za odvajanje snopova kablova unutar dijela.

Priključci serije Mosaic mogu se ugraditi umjesto pokrova, rupice utikača utičnice su zakrenute za 45 °.

Stražnji zid ima unaprijed sastavljene rupe za ugradnju. Ojačani su plastikom, tako da prilikom pričvršćivanja neće biti pukotina ili čipsa. Vanjski i unutarnji kutovi podijeljeni su u tri elementa. Gornji i donji elementi su sklopivi i podesivi. Unutarnji kavez prati pregradu kod zavoja. No kod skretanja nema bočne površine, umjesto toga Legrand nudi fleksibilan poklopac koji se ne treba rezati. Prati oblik profila duž cijele duljine, lagano izbjegava kutove i izgleda stvarno sjajno. Za povezivanje ravnih kutova koristi se adapter za tinejdžere. Poklopni spojevi zatvoreni su posebnim prekrivačem.

BCS

Ruski proizvođač nudi niz In-Liner kabelskih kanala četiri vrste.

Zidna

Zidni kanali imaju ravni pokrov, koji je ugrađen u središnji dio profila. Preko cijevi se nanose zupci, čepovi i zavoji, ali ne uvelike povećavaju ukupne dimenzije. Općenito, parapetni kanali DKS prilično su kompaktni. U početku se postavljaju kao prtljažnici, ali postoji varijanta dijeljenja jednog velikog poklopca u dva manja kako bi se kanal pretvorio u električnu instalaciju. Umjesto pokrova mogu se postaviti modularni okviri s okovima. Ovi kanali imaju dodatni preklopni poklopac sa strane, koji pokriva zasebni mali odjeljak za usmjeravanje telefonskih žica. Za čvršće prianjanje uz zid, predviđena je meka brtva.

Kat

Vrlo izdržljiv, upotpunjen zavojima i jednostavan za međusobno povezivanje.

Škare

Svi adapteri i nosači za postavljanje utičnica su vrlo impresivne veličine i nisu kompaktni. Ova serija uključuje adapter za spajanje na podne kanale i posebne ravne grane za mini kanale. Modularna podrška omogućuje vam postavljanje velikog broja pribora za ožičenje, postoji i modularna razvodna kutija. Kanal za klizanje ima poklopac u obliku slova U.

Mini kanali

Mini kanali i pribor za njih izrađeni su u bijeloj i tamno smeđoj verziji. Zasebna varijacija ovih kanala ima samoljepljujuću bazu i sklopivi poklopac. Za zaštitu od prljavštine i oštećenja površina je zaštićena ljepljivim filmom.

Schneider Electric

Asortiman Schneider je u mnogočemu sličan DKS-u, ali ima svoje karakteristike. Ultra serija ima dvije vrste glavnih kanala, od kojih jedan ima drugi dio s zasebnim manjim poklopcem za slabu struju. Utičnice i prekidači se uklapaju u modularne okvire, a dostupan je i čitav niz dodataka, koji uključuju dodatne razdjelnike, držače kabela i podesive kutove. Na stražnjem zidu nalazi se ovalna perforacija za pričvršćivanje.

Kanali “mini” imaju poklopac u obliku slova U i koriste se kao ogranci, koriste se susjedni nosači za ugradnju okova. Mini kanali sa samoljepljivom trakom osiguravaju se za brzu ugradnju.

Svi pribor za kanale jednostavno se ugrađuje. Zbog sigurnosti poklopac ima mehanizam povećane pouzdanosti, ne može ga se ukloniti bez posebnog alata. Kabelski kanali Schneider imaju zaštitni film, koji se može lako ukloniti nakon dovršetka instalacije.

Značajke ugradnje kabelskih kanala

Instalacija ožičenja u kanalima provodi se nakon završetka završnih radova. Konfiguracija kabelske mreže označena je na zidu olovkom, crte su crtane strogo duž vodoravne i okomite razine.

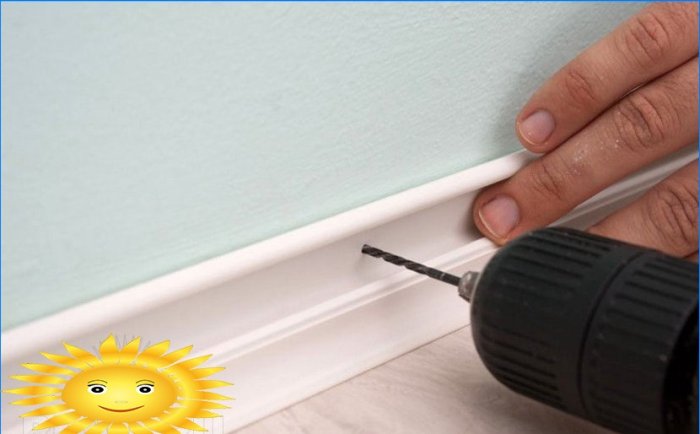

Polaganje kanala počinje od ulazne razvodne ploče, prvo su montirane glavne linije, a zatim grane s njih. Većina kanala ima rupe za ugradnju, ali ako ih nema, morat ćete ih napraviti sami. Rupe moraju biti izrađene točno na sredini stražnjeg zida.

Odjeljak kanala potrebne duljine nanosi se na zid tako da linija na njemu bude strogo postavljena u sredinu rupa. Zatim se pričvršćuje brzo nalijepljenim mozgalicama. Stezaljka ne smije biti previše tijesna, inače će se kanal saviti prema unutra. Kod postavljanja priključnih elemenata, okvir se reže na potrebnu duljinu, a pribor se privremeno učvrsti. Zatim se kanal instalira na drugu stranu i, ako je to predviđeno instalacijskom shemom, izvodi se trajno pričvršćivanje.

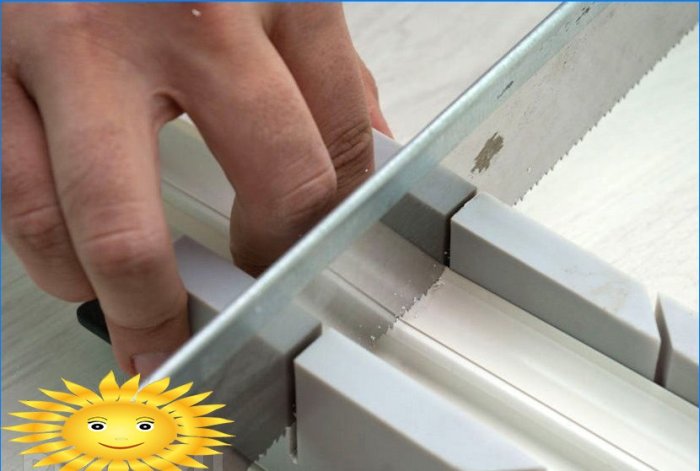

Kanale trebate rezati nožom za metal pomoću kutije s mitrom. Prvo se postavlja najveći mogući broj cijelih elemenata, a zatim se preostali materijal reže i obrezuje. Inače, neovisna instalacija ne pravi poteškoće, jer proizvođače prilikom izrade dijagrama ugradnje vodi laik. Naravno, kad se koriste kanali upitne kvalitete, instalacija bez problema ne dolazi u obzir..

Praktičnost i trajnost. Značajke rada

Većina poznatih marki isporučuje proizvode koji ne gube svojstva s vremenom: plastika ostaje snježno bijela čak i nakon 10 godina, prljavština se ne unosi zbog sjajnog završetka. Ostaje samo povremeno brisati prašinu s kanala.

U isto vrijeme, nadzemni kanali pružaju punu slobodu u promjeni mrežne konfiguracije i vlasnici je koriste. Dodavanje ili premještanje utičnice ili priključka komunikacijskog kabela vrlo je jednostavno, ali se poklopac i baza kanala mogu lako oštetiti. Da se to ne bi događalo, potrebno je rastaviti kanal s bočne strane pomoćnog ili instalacijskog proizvoda: skinuti poklopac preko cijelog područja i pažljivo ga odvojiti od brave.

Ako je nepromišljeni udarac oštetio dio kanala i pojavila se pukotina, preporučuje se izrezati presjek i napraviti umetak od preostalih ostataka podnožja, pričvrstiti ih isporučenim priključcima.

Kad se pojavi udubljenje, morate ga pokušati ispraviti, prethodno ga zagrijavajući sušilom za kosu.

Pažnja! Podnožja i poklopci kanala isporučuju se odvojeno, stoga se preporučuje kupnja nekoliko zamjenskih navlaka u slučaju da premjestite instalirane armature.
