Kodiranje žica i kabela u boji

Sadržaj članka

• Fazno označavanje prema GOST i DIN
• Neutralni i zaštitni vodiči
• Označavanje niskonaponskih i signalnih krugova
• Ako su boje duplicirane
• Druge metode označavanja

S jedne strane, može se činiti da se izbor boje izolacije vodiča kablovskih i žičanih proizvoda provodi po ćudljivosti proizvođača, iako je to daleko od istine. Danas ćemo u potpunosti otkriti temu obilježavanja vena kako sa stanovišta domaće i zapadne normizacije, tako i sa stajališta praktične uporabe..

Fazno označavanje prema GOST i DIN

Tijekom desetljeća postojanja trofaznih izmjeničnih mreža korištene su različite konvencije. Konfuzija u dodjeli vodiča lako može dovesti do pogreške koja je preskupa i za instalatora i za vlasnika električne instalacije. Stoga je u vezi s električnim mrežama pitanje standardizacije uvijek bilo posebno akutno.

Početkom 2009. godine počeo se primjećivati ​​ozbiljan nesklad u sustavu legendi. Na području CIS-a i dalje djeluju stotine tisuća električnih instalacija i milijuni kilometara ožičenja u kojima se koriste oznake u boji, usvojene još za vrijeme postojanja zemlje vijeća. Novim standardom uvedena su nova industrijska pravila, koja obvezuju električne instalatere da se pridržavaju europskih standarda za označavanje. Zbog toga suvremeni električar mora odjednom upoznati nekoliko sustava kodiranja boja za kablove i žice..

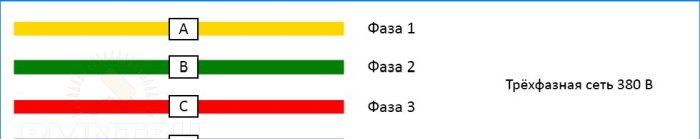

Obilježavanje boja žicama u SSSR-u

U dobro uspostavljenom sustavu označavanja, fazni vodiči vodiča i sabirnica označeni su žutom, zelenom i crvenom bojom. Znakovito je da boje odgovaraju simbolima faza A, B i C, a ovo je označavanje prethodno odgovaralo stvarnom slijedu izmjeničnih amplituda napona u vremenu. Drugim riječima, svaki kvalificirani električar mogao bi pri prvom pokušaju spojiti indukcijski motor tako da se okreće u pravom smjeru..

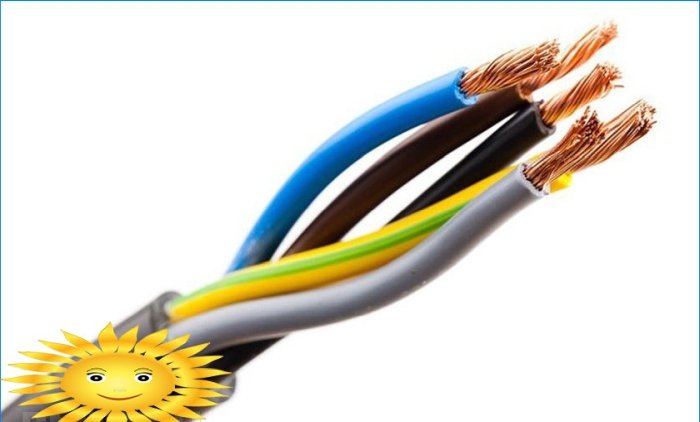

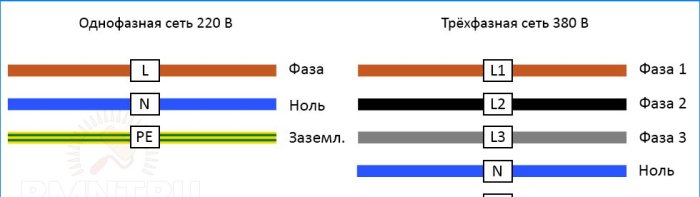

Preferirano označavanje žice prema GOST R 50462-2009

Državni standard 50462, koji je stupio na snagu 2009. godine, regulira označavanje vodova u smeđoj, crnoj i sivoj boji. U isto vrijeme, podudaranje boja s oznakom faza L1, L2 i L3 samo je uvjetno: niti navedeni standard niti trenutna pravila PUE ne obvezuju se promatrati trenutni slijed faza u simbolima.

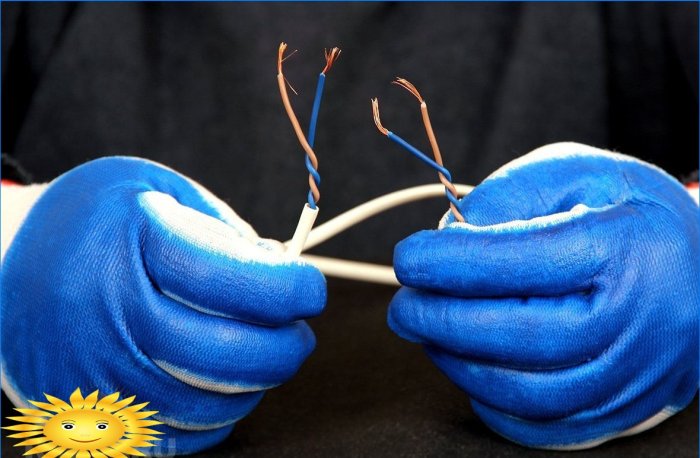

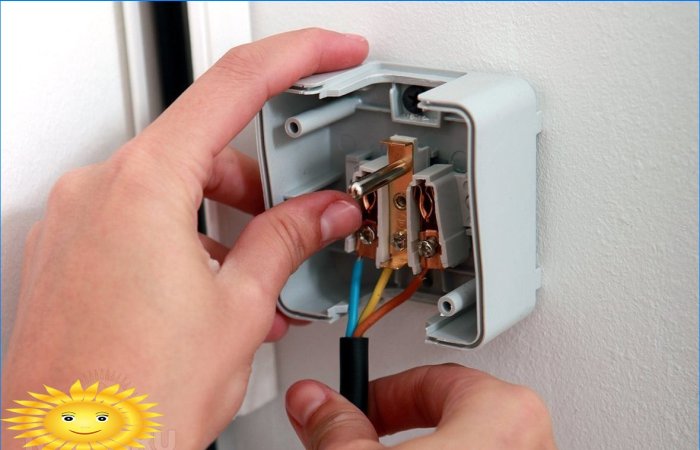

U pogledu jednofaznih mreža, smeđe označavanje faznog vodiča smatra se poželjnim. Istodobno, PUE spominje da boja faznog vodiča može biti bilo što, osim plave i žutozelene, pa se takvo označavanje koristi u druge svrhe.

Neutralni i zaštitni vodiči

U izmjeničnim mrežama neutralni vodič može obavljati različite funkcije. U jednofaznom sustavu napajanja, neutralna žica obavlja funkciju spajanja na sredinu kako bi formirala fazni napon, u trofaznom se koristi za osiguranje simetrije opterećenja. Najčešće su nultoni provodnici koji obavljaju funkciju ekvipotencijalne veze, koja se može odvijati u krugovima napajanja mostovnih dizalica i električnoj opremi stočarskih farmi.

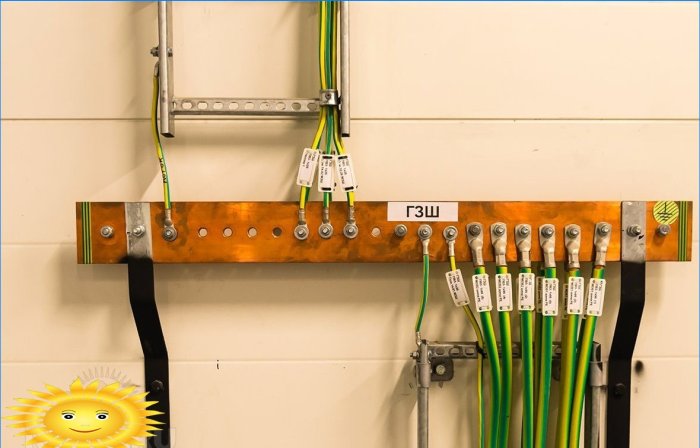

Neutralni vodič se ne smije miješati sa zaštitnim uzemljenjem koji se zove PE. Također se može kombinirati i dodatno obavljati funkciju izjednačavanja potencijala, neutralne žice, srednje točke, a posebno u rijetkim mrežama – također fazne žice kroz koje struja struje. Potonji se nalazi u stambenim zgradama gdje se trofazni sustav napajanja 127/220 koristi s delta priključkom, pa su pojedini potrošači od 220 V spojeni prema dvofaznoj shemi i opskrbljeni su linijskim naponom..

Kao što možete vidjeti, zaštitni i neutralni vodiči mogu imati različit dijagram povezivanja i obavljati odvojene funkcije na svakom dijelu mreže. A ako oznaka boja faznih provodnika snage omogućuje određene slobode, onda je s bojom neutralnih (nula) i zaštitnih uzemljenih vodiča sve kategorički strogo. Neutral je označen isključivo plavom bojom, bez obzira na kombinirane funkcije, zaštitna uzemljiva žica je žuto-zelena. Nadalje, ako zaštitni vodič u dijagram povezivanja uđe u nulti vodič, oznaka se mora u skladu s tim promijeniti. Također se preporučuje označavanje kombiniranog zaštitnog i neutralnog vodiča (PEN) žuto-zelenom izolacijom i plavim oznakama na krajevima vodiča..

Označavanje niskonaponskih i signalnih krugova

Na prvi pogled, boje žica u upravljačkim i signalnim krugovima su proizvoljne. Međutim, ako se svrha vodiča u trofaznoj elektroenergetskoj mreži može uspostaviti kontinuitetom ili faznim indikatorom, tada se u “slaboj struji” pojavljuju brojni problemi. Stoga su ovdje mnogo važnije preporuke o odabiru žičane oznake..

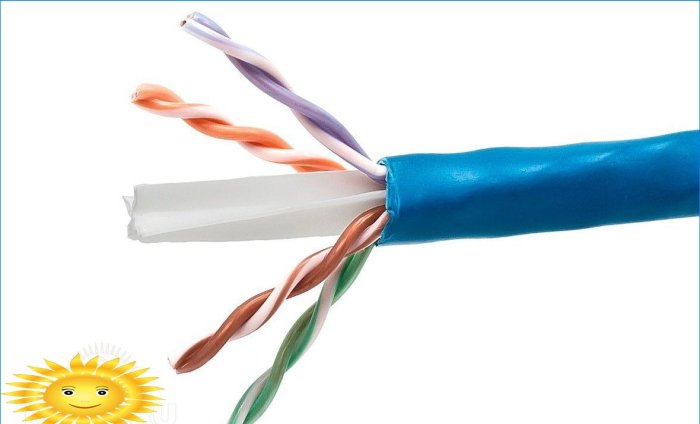

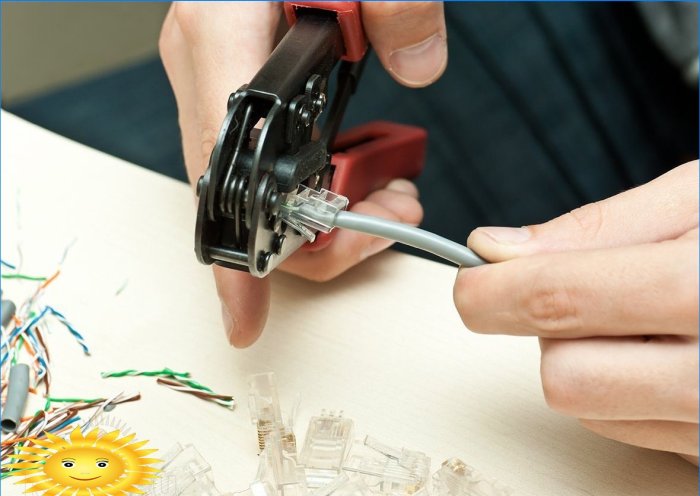

Signalni krugovi se obično usmjeravaju kabelom koji se naziva kabel upletenog para. Ova definicija uključuje poznate mnogim kablovima lokalnih računalnih mreža, telefonskim kablovima i kablovima industrijskih signalizacija. Glavna razlika leži u broju parova vodiča, kojih može biti i do sto, te u presjeku bakrenih vodiča. Kabel se naziva uvrnuti par iz razloga što su svi vodiči u zajedničkom omotaču podijeljeni u parove i upleteni zajedno. Čini se da je nemoguće shvatiti svrhu svakog dirigenta u ovoj “metli”..

Međutim, sve je prilično jednostavno. Žice su zapravo numerirane i slijede se u jasnom slijedu u boji. Kad je broj parova veći od pet, dijele se u skupine. U svakoj se grupi broj para od prve do pete određuje prema boji žice pune boje: plava, narančasta, zelena, smeđa i siva. Broj grupe određuje se žicom s dvostrukom bojom, gdje dodatna boja osim pokazatelja broja para označava broj grupe: bijela, crvena, crna, žuta, ljubičasta za grupe od prve do pete. Ako u kablu postoji više od pet skupina parova, svaka pet skupina omotana je obojenom trakom. Stoga je dovoljno da instalacijski program jednostavno serijski poveže žice na terminalni blok ili poprečni blok iz prvog para prve skupine u peti par posljednje skupine..

Također, prilikom instaliranja upravljačkih krugova primjenjuje se nekoliko pravila dobre forme. Na primjer, ako je zajednički GND kontakt potrebno spojiti na alarmni uređaj, za to se koriste sve zelene žice u kablu, to jest svaki treći par od pet. Ako je potrebno na kontakate tipki napajati konstantan napon, na primjer, on se napaja žicom čvrste boje, dok odgovarajući povratni signal slijedi dvobojnu jezgru iz istog para.

Ako su boje duplicirane

Rad električara podliježe zahtjevima GOST-a i PUE-a, dok proizvodnja kablovskih proizvoda nije standardizirana s obzirom na kodiranje u boji. Na primjer, kabel iz ostataka posebno izrađene serije, na primjer, s dvije smeđe i dvije plave jezgre, može ući na tržište. Što učiniti ako je potrebno spojiti trofazni sustav napajanja putem takvog kabela?

U takvim se slučajevima možete osloniti na činjenicu da sve jezgre unutar zajedničke školjke slijede strogo paralelno. Dovoljno je uspostaviti podudarnost barem jednog vodiča na oba kraja kabela, što se može izvesti kontinuitetom prema tlu ili pomoću pokazatelja pola. U ovom slučaju, ako na rezu s jedne strane, broj preostalih jezgara L1, L2, L3 numerirate u smjeru kazaljke na satu, a zatim na rezu na naličju obrnute strane, uvjetne oznake će se nalaziti u smjeru suprotnom od kazaljke na satu, to jest zrcalo.

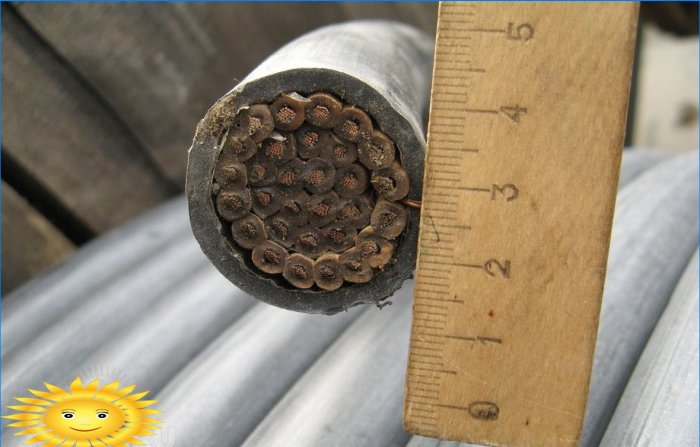

Usput, GOST omogućuje odsustvo označavanja boja za takozvane koncentrične vene, odnosno koje se nalaze u zajedničkoj ljusci oko oboda u jednom ili više redaka. U takvim kablovima barem jedna jezgra u svakom redu ima boju ili drugu oznaku, u odnosu na nju uspostavlja se korespondencija svih ostalih jezgara kako je gore opisano. Primjer za to je samonosiva izolirana žica bez oznaka u boji, u kojoj jedna od vena ima uzdignutu traku po cijeloj dužini. Ova jezgra uzima se za neutralnu žicu, ostatak se koristi kao linearni vodiči. Imajte na umu da je kod ove metode uspostavljanja korespondencije vodiča obavezno na njihovim krajevima ostaviti tragove različitih boja, na primjer, na segmentima toplinski skupljive cijevi.

Druge metode označavanja

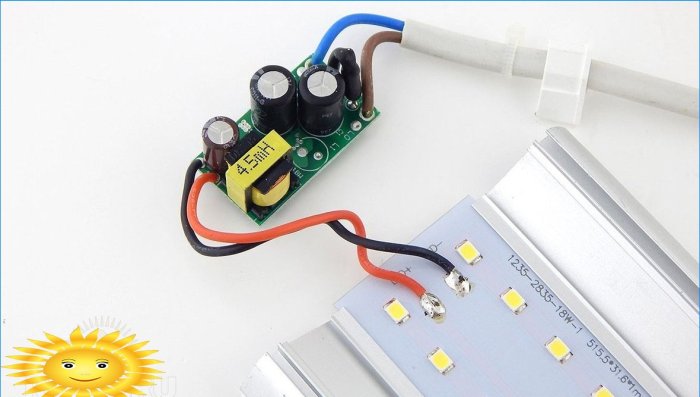

Naravno, čitava raznolikost električnih instalacija nije ograničena samo na izmjenične mreže. Prema trenutnom standardu, pozitivni i negativni vodiči u istosmjernim krugovima, označeni L + i L-, na dijagramu imaju smeđu i sivu izolaciju. Prije toga pozitivni provodnik obično je bio označen crvenom bojom, dok je negativni vodič mogao imati bilo kakvo označavanje, premda je u pravilu njegova izolacija bila crna. Srednji kondukter označen je plavom bojom prema sadašnjim standardima, kao i uzemljeni provodnici..

Ponekad možete otkriti da su sve jezgre u kablu iste boje. Međutim, ako pomnije pogledate, ispada da postoji izolacija u izolaciji u obliku jedne ili više traka ili slova i brojeva. Također, u nekim uvoznim kablovima jezgre se razlikuju po obliku, mogu se spljoštiti na jednoj ili više strana..
