Je li dopušteno koristiti sustave za podno grijanje ako je za pokrivanje odabran linolej? Danas ćemo dati odgovor na ovo pitanje i reći vam kako pravilno instalirati podno grijanje filma pod svjetlosnim pokrovom, kako bi se osigurala njegova sigurnost i udobnost tijekom uporabe..
Što trebate znati o vrstama baza
Bilo koji sustav podnog grijanja dizajniran je za zagrijavanje podne obloge s naknadnim prijenosom topline na osobu i okolne predmete, putem konvekcije i izravnog zračenja. Međutim, da bi se postigao jednosmjerni prijenos energije, toplinska vodljivost na suprotnim stranama grijaćih elemenata mora se značajno razlikovati..
Filmski grijači su poželjniji zbog njihovog brzog otpuštanja u mod, jer ne trebaju akumulacijski sloj kao takav. No, mora se zajamčiti da toplinski kapacitet premaza bude veći od podnog poda, jer će u protivnom gubici topline biti izuzetno visoki. To sugerira uređaj za toplinski štit, međutim, kao što mnogi znaju, mekana i stisljiva podloga nije postavljena ispod linoleuma. Alternativa bi mogla biti EPS ili PU pjena, ali kako će se u ovom slučaju premaz nositi s točkovnim opterećenjima, na primjer, od nogu namještaja?
Bez obzira na to je li podnica izvedena betonskim estrihom ili je ploča ploča kao osnova, postavljanje toplinskog štitnika potrebno je bez greške. Jedina iznimka je izolirani estrih, na primjer, izrađen od ekspandiranog glinenog betona ili s uključenjem nekompresibilne podloge s visokom otpornošću na kompresiju i niskom toplinskom vodljivošću. U svim ostalim slučajevima najprije se na podu položi toplinski rez, na njega se stavi film za grijanje, a tek nakon toga površina se priprema za polaganje gornjeg premaza.

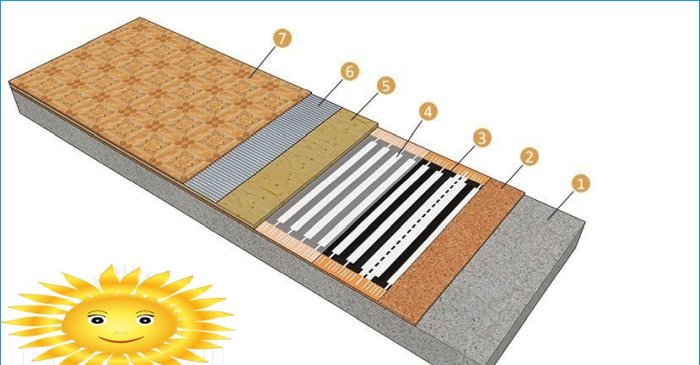

Torta za podno grijanje za linoleum: 1 – podnica; 2 – podloga koja reflektira toplinu; 3 – infracrveni film za grijanje; 4 – polietilenski film; 5 – šperploča ili LSU; 6 – ljepilo za linolej; 7 – linolej
Instalacija mreže napajanja
Prvi korak je uređaj opskrbne mreže. Većina grijaćih folija imaju 220 volti. Jedan od nedostataka jeftinih AC kaseta je dosadna zujanje, koja je posebno neugodna noću. Ovaj negativni učinak uklanja se uključivanjem visokonaponskih ispravljačkih dioda u strujni krug prema shemi punog mosta i glatkim nepolarnim kondenzatorom, čiji se kapacitet određuje aktivnom strujom opterećenja.
Neće raditi jedan filter za izravnavanje za cijeli sustav grijanja ako uključuje nekoliko krugova, tj. Struja (a time i vrijeme punjenja kondenzatora) periodično se mijenja. U tom je slučaju za svaki termostat instaliran vlastiti mrežni filtar s ispravljačem..

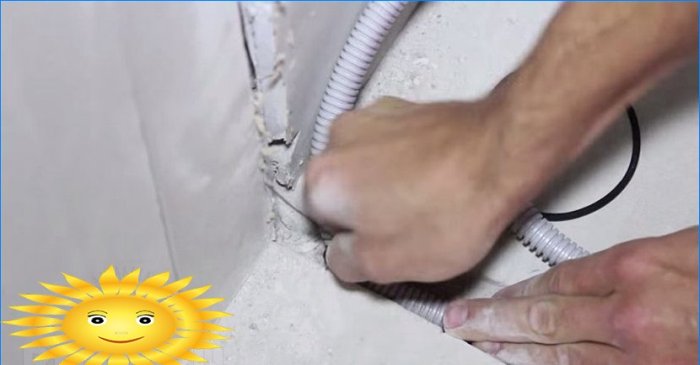

Sva ožičenja potrebna za spajanje grijaćih folija moraju biti ugrađena u pod. Ovdje će biti najprikladnije razmisliti o rasporedu filmova unaprijed, tako da je početak konture što bliže zidu na kojem je regulator instaliran. Kao što vidite u budućnosti, postavljanje podnog grijanja filma pod linoleumom zahtijeva visokokvalitetnu lokalizaciju napajanja, što je moguće samo ako je kabel zamotan u metalno crijevo ili podignut.
Koji toplinski štit koristiti
Nije dopušteno koristiti toplinsko-izolacijske materijale koji sadrže vodljivi sloj aluminijske folije za film podnog grijanja. To nije samo uvjet za električnu i vatrogasnu sigurnost: postavljanjem dva vodiča paralelno, cijeli se kat pretvara u ogromni kondenzator velikog kapaciteta. Čak i ako je sloj folije uzemljen, najvjerojatnije će potrošnja energije za grijanje biti znatno veća od vrijednosti putovnice..

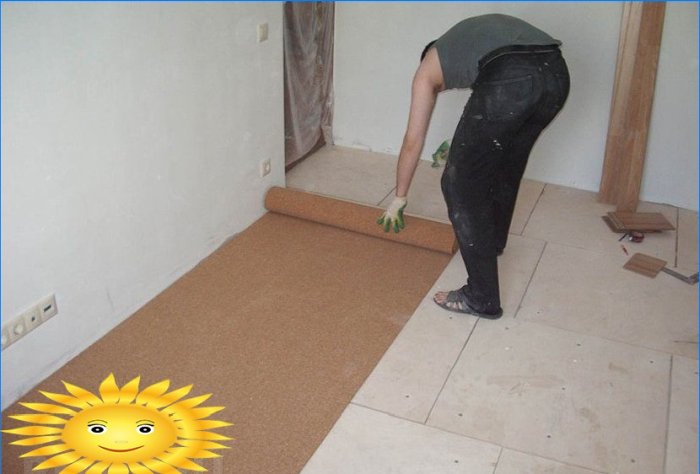

Pored uobičajenih i jeftinih izolatora od polietilenske pjene, postoji širok raspon materijala od rolne do rola koji su posebno dizajnirani za upotrebu s infracrvenim filmovima. Prije svega, to su polipropilenski izolatori s metaliziranim lavsan prevlakom. Takođe su popularne u tu svrhu plutaste podloge i materijali za ploče poput poliuretanske pjene i EPS-a..
Debljina toplinskog štitnika ne može biti manja od debljine probijajućih stezaljki pomoću kojih je grijaća folija spojena na električni kabel. Maksimalna debljina toplinskog izolatora je praktički neograničena, ali iz racionalnih razloga rijetko prelazi 10-15 mm.
Značajke ugradnje grijaćeg filma
Dakle, prije polaganja filma za grijanje, potrebno je položiti opskrbnu i priključnu ožičenje u podnu podlogu, ploče ili listovi toplinskog štitnika moraju se položiti i lijepiti ljepljivom trakom. Sljedeći korak je ugradnja filma i njegovo spajanje.
Grijaći elementi moraju biti postavljeni na takav način da se njihovi metalizirani ili ugljični umetci ne preklapaju. Neki proizvođači također diktiraju minimalnu udaljenost između njih. U svakom slučaju, na prozirnom dijelu filmova nalazi se odgovarajuća oznaka.

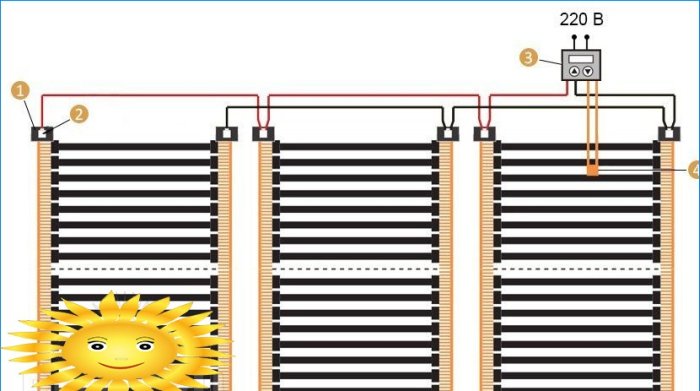

Dijagram priključka infracrvenog podnog grijanja: 1 – bitumenska izolacija; 2 – kontaktna kopča; 3 – termostat; 4 – osjetnik temperature

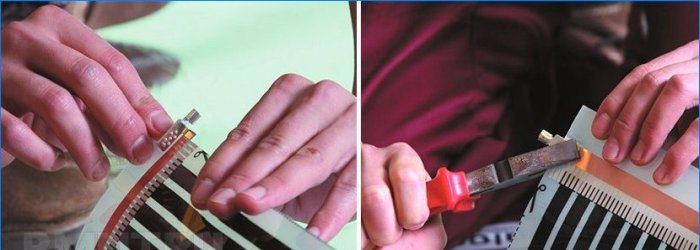

U pravilu se film ne postavlja blizu zidova i pod stacionarnim predmetima: namještajem, kućanskim aparatima, kuhinjskim setovima. Nakon što su svi grijaći elementi postavljeni na pod i zalijepljeni na spojevima, provodi se njihova električna veza. Na stranama duž cijelog valjanog filma nalaze se dvije glavne gume povezane skakačima koje izravno zagrijavaju. Važno je da se na svaki komad folije s različitih strana spoje različiti polovi napajanja. Treba imati na umu da je vodljivost guma ograničena, tj. Da će se neki dijelovi filma morati napajati posebnim kabelom položenim iz termostata ili razvodne kutije.

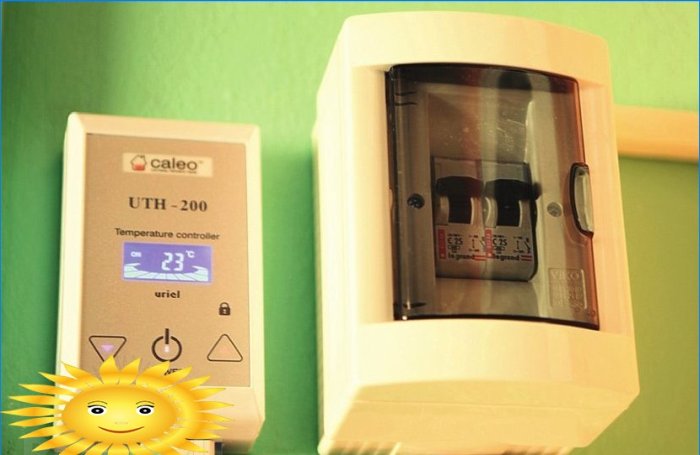

Po završetku ugradnje, grijani pod povezuje se s mrežom putem diferencijalnog automatskog uređaja ili RCD-a s prekidačkom strujom ne većom od 20 mA. Ako termostat ispravno radi i sva područja se zagrijavaju, instalacija sustava grijanja može se smatrati uspješno završenom. Opet je isključena s mreže i na vrhu je prekrivena plastičnom omotačem..
Polaganje linoleja

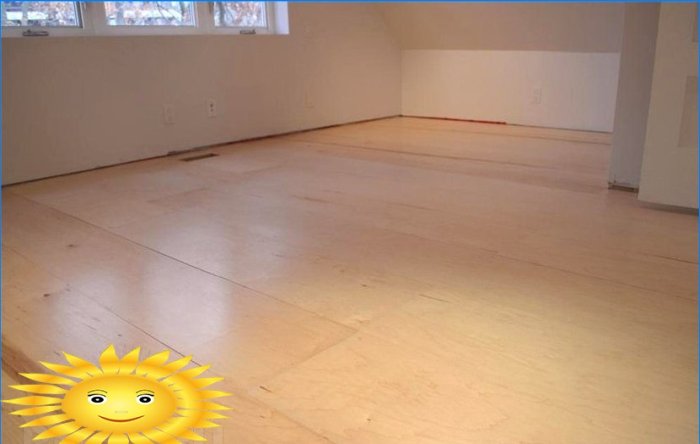

Da bi se uklonila vjerojatnost pritiska linoleuma (zajedno s grijačem i toplinskim štitom), na film grijaćeg filma montira se kruti pod od limova. Ovdje postoje dvije mogućnosti:
- Šperploča debljine 6 mm, čija je klasa odobrena za unutarnju upotrebu (FBA i FC).
- Limovi od stakla i magnezija debljine 4 mm.
Prednost LSU je nešto veća toplinska vodljivost i otpornost na promjene temperature. Općenito, dvoslojni brodski podovi su potrebni da se nadoknadi odstupanje zgloba. Ako su slojevi izrađeni od različitih materijala, šperploča se postavlja na vrh kao tvrđi materijal s visokom adhezijom. Slojevi su zalijepljeni zajedno s malom količinom gnojnog ljepila.

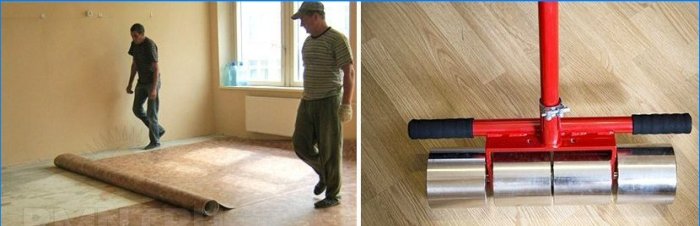

Potreba za čvrstim pločama od lima također je posljedica obveznog zahtjeva pričvršćivanja linoleja na bazu radi sprečavanja oticanja i izvijanja od promjene vlažnosti i temperature, kao i zbog premještanja od mehaničkog naprezanja, na primjer, pri premještanju namještaja. Nakon ugradnje čvrste podloge, linoleum se postavlja po standardnoj tehnologiji:
- Temeljiti temelj s razrijeđenim PVA ljepilom.
- Lijepljenje linoleja.
- Teška kotrljanja valjka.
- Obrezivanje pripada zidovima, vratima i drugim premazima.
Radna temperatura
Temperatura grijanja filma nije veća od 40 ° C, što je uključeno u način rada svih materijala koji se koriste u kolaču tako toplog poda. Ipak, precizna kontrola temperature još uvijek je važna, prije svega kako bi se osigurala udobnost stanovnika..

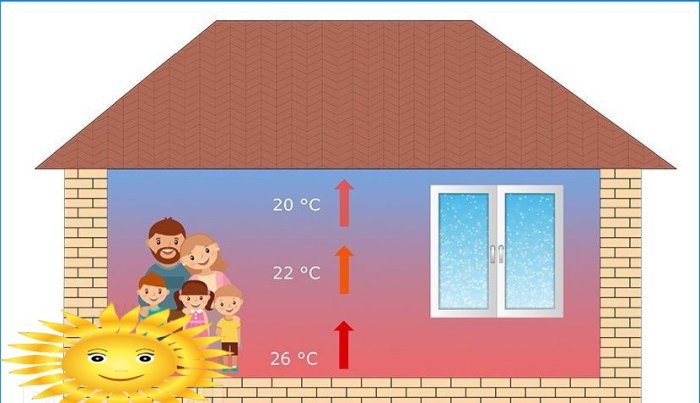

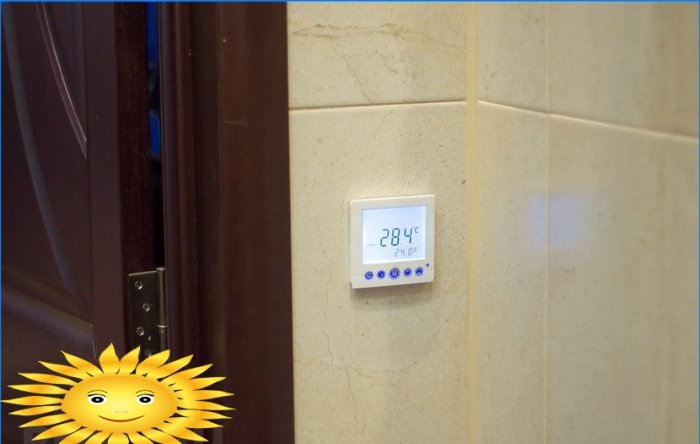

Često možete naići na mišljenje da membranski topli pod visoko kvalitetno zagrijava predmete u sobi, ali istodobno zagrijava zrak ne dovoljno. Da biste isključili takav učinak, potrebno je kontrolirati temperaturu ne samo samog filma, već i atmosfere u sobi. Regulatori snage grijanja koji održavaju temperaturu filma u rasponu od 32 do 34 ° C s prekidom kada ugodna temperatura zraka dosegne oko 21 do 23 ° C preporučuju se na najbolji način..
U ovom će načinu rad toplog poda biti što učinkovitiji i ekonomičniji. U ovom se slučaju histereza pri uključivanju podešava ne padom sobne temperature, već hlađenjem filma. Tvrdi sloj na vrhu filma pomaže povećati inerciju sustava i izglađivanje toplinskog zračenja.
U različito doba godine isti intenzitet grijanja također ne može biti vrlo prikladan. Da bi se povećala udobnost, preporučuje se ugradnja dva kruga grijanja:
- Takozvano komforno grijanje zauzima oko 60% korisne površine svake pojedine prostorije. U osnovi, smješten je u prolazu i većini naseljenih zona, ovaj dio poda funkcionira i tijekom sezone grijanja i izvan sezone..
- Na preostalom dijelu je dodatno grijanje, koje se pušta u pogon samo u hladnoj sezoni.
Primjer položaja filma za podno grijanje u sobi
Zahvaljujući ovoj distribuciji energije, sustav grijanja postaje još ugodniji i praktičniji u radu i podešavanju..
