Oštrice ili noževi slagalice: vrste, svrha, primjena

Sadržaj članka

• Vrste noža
• Vrste zuba i skup
• Duljina i širina noža
• Označavanje korišteno
• Posebne vrste platna

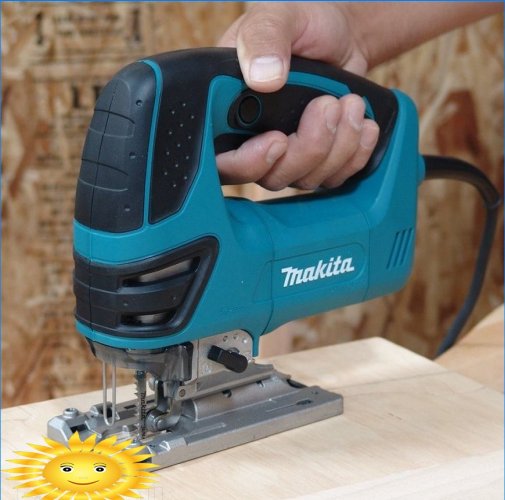

Električna ubodna pila prilično je svestran alat koji vam omogućuje ne samo obradu raznih materijala, već se savršeno nosi s osjetljivim radnjama i piljenjem velike brzine. Za to postoji širok raspon širokog spektra slika..

Vrste noža

Proizvođači električnog alata također opskrbljuju potrošače potrošnim materijalom za njega, stoga ne čudi što listovi pile nisu unificirani. Slobodna uporaba pile u ubodnim pilama različitih marki ne dopušta razlike u obliku krakova, od kojih trenutno postoje tri najčešće vrste:

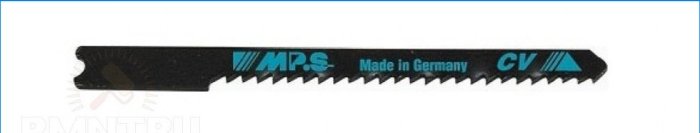

Držač u obliku slova U tipičan je za originalne alate izrađene u SAD-u i Europi. Pogodno za sve ubodne pile sa stezaljkama i vijčanim stezanjem.

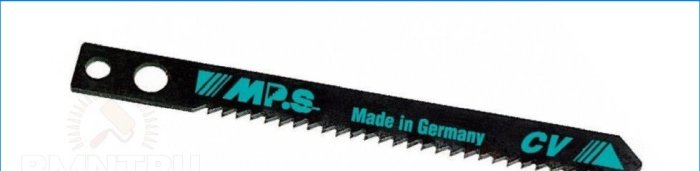

Makita vlasnički držač – zastarjeli tip šipke za izvorni japanski alat, koji se ističe u prisutnosti dvije rupe. Trenutno se ubodne pile s ovom vrstom stezaljki ne proizvode, međutim, potrošni materijali u prodaji se mogu naći.

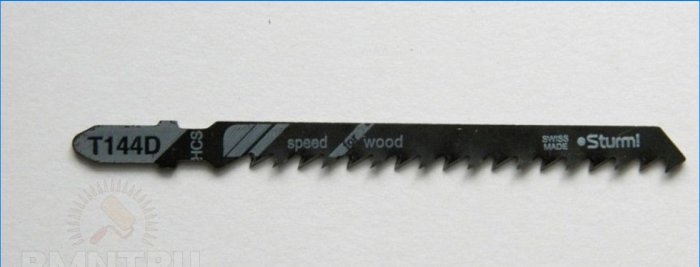

Držak u obliku slova T najčešće je zastupljen zbog popularnosti markiranih alata od Bosch, Makita, DeWalt i sličnih tvrtki, čiji se proizvodni pogoni nalaze u LRK-u. Koristi se u klipnim pilama.

Postoje i hibridna rješenja. Na primjer, pile s urezanim utorima s dvije rupe i prikladne za stare Makita ubodne pile su prilično česte. Također, alat sa FastFix stezaljkom za brzo popravljanje dobiva veliku popularnost za koji oblik osovine nije bitan, ali postoje ograničenja debljine.

Osim osovine, oblik izljeva se također može mijenjati. Standardni nos datoteke ima nagib na rubu od radnog dijela do stražnjeg dijela glave, dok prvih nekoliko zuba nedostaje. Postoje i datoteke, u kojima nos ima složen oblik, koji podsjeća na kljun orla. Takvi se noževi nazivaju potopni, koriste se za početak rezanja od središta radnog predmeta, a ne s ruba, međutim, takvu opciju treba predvidjeti mogućnost ubodne pile.

Vrste zuba i skup

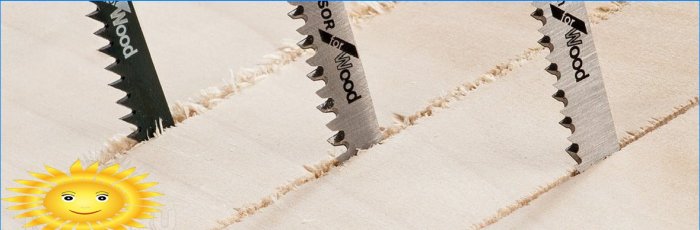

Kao i uobičajene ručne noževe, noževi slagalice mogu se razlikovati u obliku, veličini i nagibu, kutu oštrenja i postavljenom uzorku. U tom su pogledu noževi slagalice još raznovrsniji od ručnih..

Zaobljeni oblik na dnu zuba određuje svrhu oštrice za piljenje čvrstog drva, u pravilu se takve pile koriste u stolariji za brze rezove bez zahtjeva za čistoćom. Rezne pile sa zubima u obliku klina stvaraju manje strugotine, ali brzina piljenja je mnogo manja, ova vrsta oštrica najčešće se koristi za rezanje iverice. Trokutasti oblik zuba tipičan je za noževe dizajnirane za piljenje tankih listova materijala, uključujući metal i plastiku. Ako zubi pile nalikuju kandži po obliku, predviđena je za rezanje suhozida, LSU, cementnih iverica i ostalih materijala koji sadrže mineralne abrazivne tvari.

Nagib i veličina zuba mogu biti označeni brojem koji označava udaljenost između vrhova u milimetrima ili izvan sustava TPI (zub po inču), koji označava broj zuba po inču duljine sečiva. TPI od 10–12 (smjer 2–2,5 mm) smatra se finim zubom i tipičan je za noževe koji se koriste za piljenje metala i završnu obradu na laminiranoj vlaknastoj i iverici. S nagibom zuba od 2,5–4 mm (TPI 6–10), smatra se da je nož srednje tvrdoće, obično se koristi pri rezanju drvenih dijelova uz minimalnu naknadnu obradu. Najgrublje oštrice imaju TPI manji od 6 (nagib preko 4 mm) i dizajnirane su za grube rezanje velike brzine.

Datoteke za električnu ubodnu pilu mogu imati jednu od četiri vrste ožičenja: klasično fasetno, klasično uzemljeno, unutarnje i valovito. Klasični rez na tlu ima plići kut napada i širu oštricu, što ga čini pogodnijim za piljenje mekog drveta uz zrno i materijale na drva. Formatirani oblik zuba omogućava poboljšano izbacivanje strugotine i stoga je dobro prikladan za piljenje plastike kao i laminiranih materijala. Izgled oblika valova pomaže smanjiti kontaktni flaster oštrice s rubovima reza, čime se smanjuje zagrijavanje tijekom rada, što je posebno korisno kod piljenja tvrdih i gustih materijala: čelika, stakloplastike, obojenih metala. Uz unutarnju postavku, zubi ne strše izvan profila lopatice, zbog čega se osigurava veća kvaliteta reznih rubova, ali istodobno je brzina rezanja jedna od najnižih.

Duljina i širina noža

Zasebno, vrijedi se dotaknuti dimenzija samog lista pile. Na prvi pogled, što je veća, to je bolje, ali u tom je pitanju nekoliko suptilnih točaka..

Duljina noža bi trebala biti odabrana u skladu s debljinom obrađenog dijela. Ako razrežete relativno tanke materijale s dugom oštricom, značajan dio zuba neće se koristiti, odnosno profitabilnost potrošnog materijala znatno će se smanjiti. U ovom slučaju izbor duge datoteke treba obaviti s pažnjom na efektivnu dubinu rezanja: izbočenje lopatice iznad baze ubodne pile u gornjem položaju klatna treba premašiti debljinu materijala koji će se rezati za 2-3 zuba.

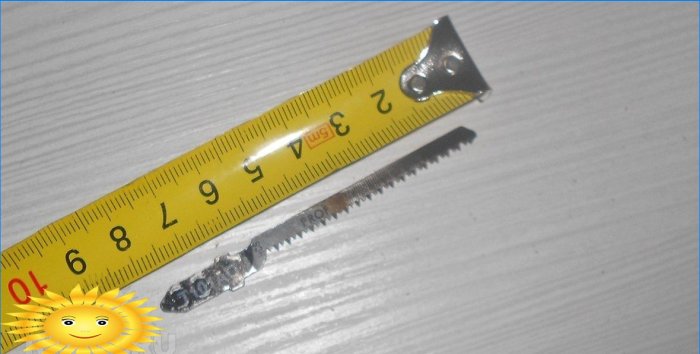

Širina noža određuje stabilnost njegovog položaja tijekom rada. Što je produženi stražnji dio glave, lakše je alat držati u skladu s rezom. Međutim, u ovom se slučaju također povećava flaster s trenjem, što povećava rizik od pregrijavanja datoteke tijekom rada. Općenito, lopatice duljine 5–7 mm koriste se za zakrivljene rezove i fino piljenje laminiranih materijala. Oštrice do 14-16 mm koriste se za izravno rezanje drva velike brzine, pri čemu kvaliteta rubova nije bitna, ali zubi moraju imati naglašeno postavljanje. Postoje i sabljasti oštrice širine do 40–45 mm. Prilično su tanke, imaju rupe za reljef u stražnjem dijelu glave i dizajnirane su za ravnomjerno rezanje tankih lisnih materijala..

Debljina noža određuje njegovu sposobnost da izdrži silu koju djeluje na alat tijekom rezanja velike brzine. Debljina većine platna kreće se u rasponu od 1,1 do 1,5 mm, ali postoje iznimke. Na primjer, datoteke debljine 0,9 mm koriste se za rezbarenje drveta: lakše se drže u okomitom položaju i omogućavaju manji polumjer okretanja. S druge strane, postoje posebne oštrice debljine do 4 mm za brzo brzo rezanje, ali njihova je upotreba moguća samo ako jigsaw ima prikladan mehanizam za stezanje i vođenje. Također morate zapamtiti da je za gotovo sva platna naznačena debljina stražnjeg dijela glave, dok će s vanjskim postavljanjem zuba linija rezanja biti malo deblja.

Označavanje korišteno

U osnovi se označavanje listova pile nanosi na osovinu i sastoji se od jednog latiničnog slova, tri broja, nakon čega slijedi jedno do tri dodatna latinična slova. Prvo slovo identificira vrstu osovine: T-oblik, U-oblik, M – specijalizirani Makita. Vrijedno je zapamtiti da je za neka platna prvo slovo izostalo ili zamijenjeno simbolom proizvođača, na primjer, DW – DeWalt.

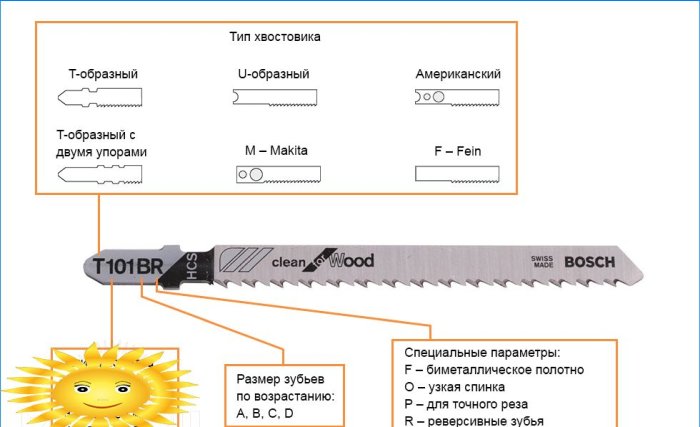

Jigsaw datoteke označavaju

Od brojeva u oznaci, prvi određuje duljinu mreže: 1 – do 75 mm, 2 – 75–90 mm, 3 – 90–150 mm, 4 – preko 150 mm. Sljedeća dva broja određuju svrhu pile prema specifikaciji proizvođača: za ravni, zakrivljeni ili fini rez, za drvo ili metal itd. Više jasnoće u ovom će pitanju dati tablica obilježavanja pile određenog proizvođača. Posljednja slova definiraju posebne karakteristike platna. Na primjer, F – bimetalna sečiva (otvrdnuli zub i visoko ugljični okcipitalni dio), R – obrnuti smjer zuba, O – konični okcipitalni dio, X – zubi nekoliko veličina.

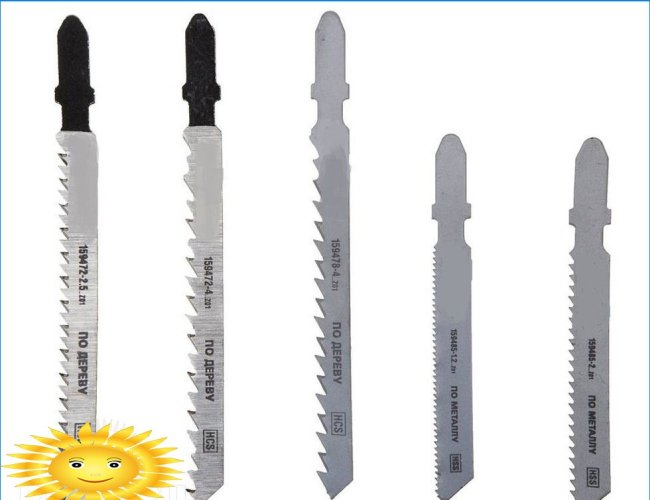

Dodatne oznake mogu se primijeniti na samo platno, dok se često ispostavi da je mnogo razumljivije, ali oznake nisu standardizirane. Dakle, na lopatici se može naznačiti vrsta čelika od kojeg se izrađuje oštrica: HSS – brzi, HCS očvrsnuti, BM – bimetalni, HM – karbidni. Domaće marke izravno označuju svrhu oštrice: za laminat, drvo, metal itd. Oznaka marke Bosch također je poznata: prvi dio označavanja (osnovno, čisto, progresivno, brzina) određuje vrstu oštrice i prirodu načina rezanja, nakon čega slijedi separator za, nakon čega slijedi materijal za rad: metal, drvo, keramika itd..

Posebne vrste platna

Zaključno, trebali biste razgovarati o posebnim vrstama platna. U gore spomenutom Bosch-ovom obilježavanju u prvom dijelu naznačena je riječ Posebna, koristeći ovu seriju kao primjer, razmotrit ćemo ove specifične sorte. Uz već spomenute pile s tvrdokornim kandžama za suhozid i materijale s mineralnim punilom, mogu se razlikovati sljedeće vrste:

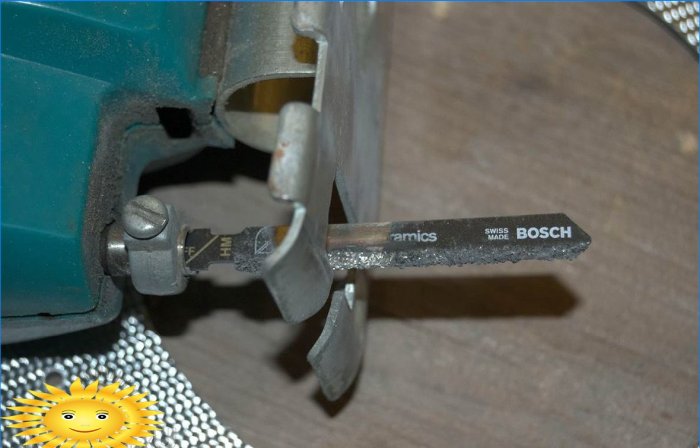

1. Za keramiku – s dijamantskim premazom na radnom dijelu.
2. Za nehrđajući čelik – poseban oblik oštrenja i materijal zuba.
3. Za plastiku i stakloplastiku – fini zub i posebno ožičenje, isključujući taljenje materijala.
4. Za pjenu – povećana duljina i smanjena debljina mrežice.
5. Za meke materijale poput valovitog kartona ili gume – oštrica bez zuba, u stvari je valoviti nož.
