Kako se pomoću sile gravitacije možete opskrbiti vodom u svom domu? Koji sustav može raditi u slučaju prekida napajanja? Što je potrebno za postavljanje vodenog tornja za privatnu kuću i koliko će koštati takav rad? Naš će članak reći o ovome..
Integrirani gravitacijski vodovodni sustav – iza ovog nezgrapnog imena krije se modificirani vodeni toranj (WB). Preciznije, glavne jedinice kule, poredane u blizini potrošača. U ovom ćemo vam članku reći kako kombinirati takvu strukturu s kućom u cijelosti ili djelomično..
Kao što se može vidjeti iz materijala prethodnog članka, prilikom instaliranja WB-a postoje troškovi koji se ne mogu napustiti – to su sami spremnici, cjevovodi, fitinzi, izolacija i sve ostalo što je izravno povezano sa skladištenjem i distribucijom vode. Ali postoje i sekundarni (neizravni) troškovi – za izgradnju okvira ili potpornih zidova kule. Ovdje možete pokušati koristiti postojeće strukture.
Integrirani sustav

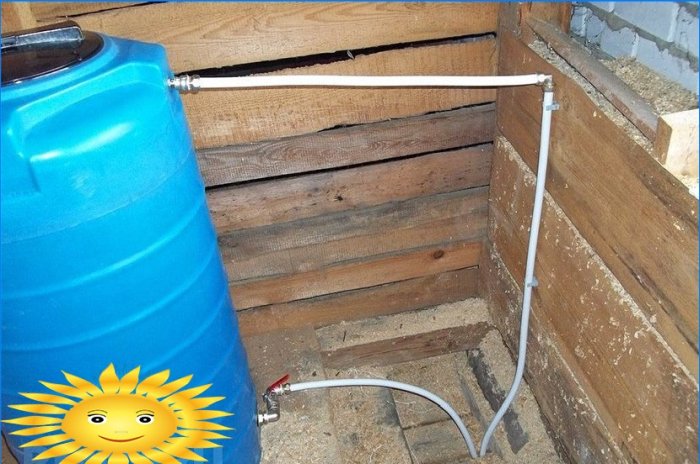

Takva opcija opskrbe vodom stambene zgrade je realna ako postoji slobodni potkrovni prostor u kojem će se nalaziti spremnik. Postoji samo jedan uvjet za provedbu projekta – zidovi i podovi moraju biti čvrsti i ne smiju imati značajno habanje..
Za opremanje zasebnog akumulatora, trebamo:
- Kapacitet vode. Izračun i odabir su dani u nastavku.
- Cjevovod za opskrbu.
- Vodovod u prostorijama kuće.

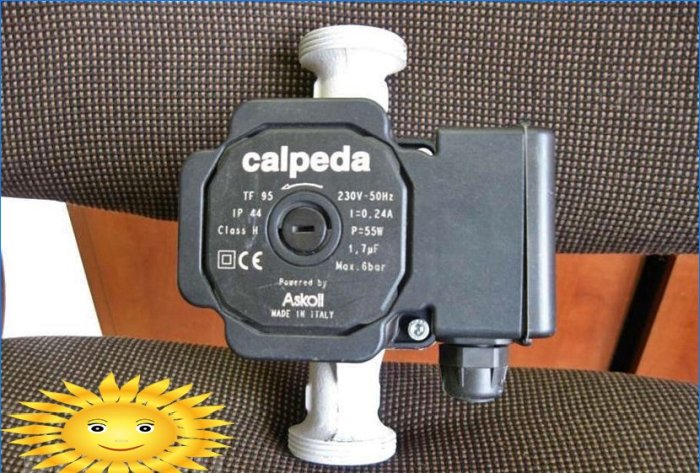

- Cirkulacijska pumpa Calpeda NC 25-40 / 180 ili ekvivalentna.
- Italtecnica senzor tlaka PM / 5G ili ekvivalent.
- Napunite senzor tipa CM 12-3004 NB ili ekvivalent.
- Provjerite spojnicu ventila BP / BP od nehrđajućeg čelika AISI 304 DN 50 (60,3 mm) 2 “ili slično.
- Fitingi, brtve, brtve, izolacija itd..
Podesite protok vode
U pravilu, potrošnja vode nije veća od 300-400 litara po osobi dnevno. Znajući broj ljudi koji žive, izračunavamo potrošnju vode tijekom vršnih razdoblja (istodobna uporaba). Na primjer, obitelj od 5 osoba koja stalno živi u kući, tada će volumen opskrbe vodom V biti jednak:
- V = 400 x 5 = 2000 l ili 2 tone
Odabiremo materijal spremnika
S obzirom da će temperatura na tavanu kuće uvijek biti iznad smrzavanja, razumno je razmotriti mogućnosti od plastike hrane – spremnici se neće smrznuti. Štoviše, trebalo bi koristiti vodu za higijenu i, možda, kuhanje. Proizvodi oksidacije metala u njemu su beskorisni, kao i dodatni troškovi za kupnju spremnika od nehrđajućeg čelika.
Odabirom plastične posude dobivate širok raspon oblika i veličina. Takvi se spremnici proizvode u različitim oblicima (cilindri, kocke i paralelepipedi) i veličinama (od kante od 5 litara do 5 tona kapaciteta). Ostaje samo utvrditi koji vam oblik odgovara..
Vrijedno je rezervirati odmah – koristeći improvizirani materijal za opskrbu vodom kod kuće (rabljeni čelični bačvi, domaći spremnici), preuzimate odgovornost za zdravlje potrošača vode (za kvalitetu vode).
Biramo oblik i veličinu spremnika
Prilikom postavljanja tako masivnog elementa u potkrovlje, treba se pridržavati nekih pravila:
- Prvo, ako je moguće, odaberite mjesto instalacije u kojem se nalazi najveći prostor. Najbolja opcija je strogo ispod grebena. To će vam omogućiti odabir najvećih mogućih spremnika, što će zauzvrat povećati visinu vodenog stupca..
- Drugo, čak i ako je preklapanje pouzdano, trupce treba dodatno ugraditi ispod spremnika koji raspodjeljuju opterećenje. Moraju biti čvrsti i doprijeti do oba kraja glavnih (nosivih) zidova. Najbolja opcija je izravno iznad nosivog zida.
- Treće, obavezno je ispod spremnika staviti pocinčane listove s rubovima savijenim u obliku korita. Na taj ćete način zaštititi drveni materijal od podnožja u slučaju slučajnog curenja. Također je vrijedno osigurati hitni odvod s primitivnim ventilom..
1 – hitno odvod vode iz oluka; 2 – opruga; 3 – nosač tipa “klavir”; 4 – pločasti ventil; 5 – mogućnosti oluka u slučaju nužde
Sva gore navedena pravila i mjere predostrožnosti nevažne su samo ako je pod od armiranog betona.
Opći uvjet za sve spremnike je obvezna prisutnost “ventila za disanje” ili samo rupe promjera barem dovodne cijevi. Upravo taj element izjednačava tlak u spremniku s atmosferskim i sustav čini gravitacijskim (otvorenim).
Bilješka.Za stvaranje zatvorenog (zatvorenog) sustava koriste se tvornički hidraulični akumulateri s gumenom membranom koji održava konstantan tlak u cijelom sustavu.

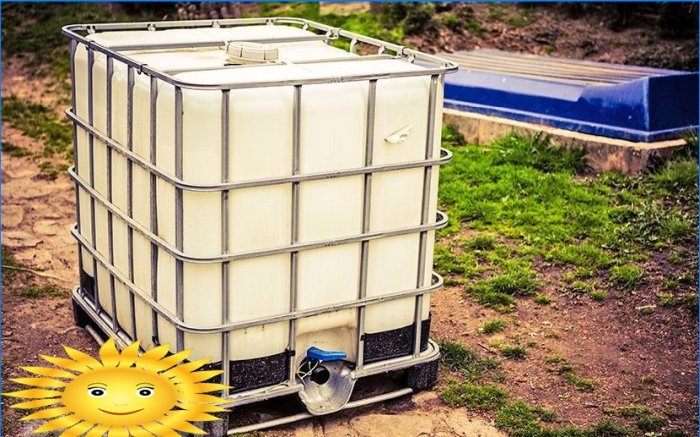

Okomito 1000-5700 litara, vodoravno 9000 litara. U slučaju ograničenog potkrovljenog prostora ili izbora mjesta u kutnim točkama, možete koristiti vodoravne spremnike ili “eurokube”.
Izmjerimo duljinu vodovoda i odvodne linije
Ti su pokazatelji čisto individualni. Eksperimentalno je utvrđeno da je optimalni promjer dovodne cijevi za kućne pumpe 50 mm. Ovdje postoji samo jedna preporuka – pokušajte održati promjer zavoja od 50 mm na maksimalnoj duljini. U idealnom slučaju – do jedinice za potrošnju (mikseri, toaleti). To će osigurati najbolju glavu u slučaju nestanka struje. Dužinu cijevi i broj okova postavljamo mjerenjima. Uzmimo apstraktnu cifru od 20 metara s 10 okov (ovo će biti potrebno za procjenu).
Izolacija spremnika
Unatoč konstantnoj pozitivnoj temperaturi potkrovlja, preporučujemo da sustav izolirate sigurnosnom mrežom u slučaju zastoja kod kuće ili nedostatka grijanja. Spremnici za hranu ne podnose dobro smrzavanje i mogu puknuti (puknuti). Za izolaciju možete koristiti bilo koji materijal – ostatke izolacije, prašine, pa čak i krpe.
Postupak instalacije sustava
1. Stvaramo pojačanja na mjestima gdje su spremnici ugrađeni. Ovo će zahtijevati drvene grede s presjekom od najmanje 100×100 mm i duljinom na mjestu. Grede pričvršćujemo zidovima i podovima što je više moguće.
2. Stavili smo pocinčane listove.
3. Ugradite spremnike i vežite ih prema gore i dolje pomoću kanala od 100 mm.
4. Ugradite senzor za punjenje na 1 / 3–1 / 4 visine stupca.
5. Izrezujemo dovod i odvod pomoću posebnih spojnica na razini 100 mm od dna i vrha.
Bilješka.Plutajuća sklopka za podvodnu pumpu može se prilagoditi za automatski unos vode.
6. Priključite dovod vode.
Pažnja! Ispred pumpe (stanice) mora se postaviti povratni ventil.
7. Povezujemo izlaz vode i ugrađujemo zaobilaznicu s cirkulacijskom pumpom, senzorom tlaka i povratnim ventilom.

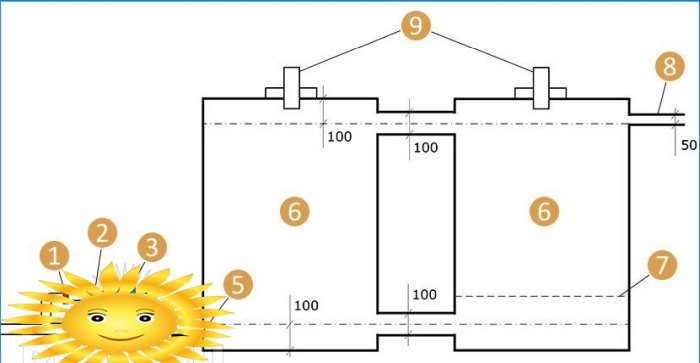

1 – senzor tlaka; 2 – povratni ventil; 3 – cirkulacijska pumpa; 4 – kuglasti ventil; 5 – savijanje 50 mm; 6 – spremnici; 7 – razina reakcije senzora za punjenje; 8 – hranjenje; 9 – odušci
8. Izoliramo spremnike i cjevovode.
Dodatni posao
Sve spremnike za tekućine moraju se povremeno ispirati. Zbog toga se sve veze sklapaju. Da bi se produljilo razdoblje profilaksa, preporučujemo postavljanje grubog filtra s zamjenjivim spremnicima ili s funkcijom ispiranja filtarskog elementa ispred spremnika. Uz prosječnu kvalitetu vode, profilaksa se obično provodi bez filtera jednom godišnje, s filtrima jednom u 3 godine.
Približna procjena za ugrađenu WB:
Ime Jedinica revolucija. Kol Jedinična cijena, rub. Ukupni trošak, rub. Kapacitet plastike 1000 l KOM. 2 7000 14.000 Cirkulacijska pumpa Calpeda NC 25-40 / 180 ili slično KOM. 1 2500 2500 Italtecnica senzor tlaka PM / 5G ili ekvivalent KOM. 1 500 500 Napunite senzor tipa CM 12-3004 NB ili ekvivalent KOM. 1 1200 1200 Provjerite spojnicu ventila BP / BP od nehrđajućeg čelika AISI 304 Dn 50 (60,3 mm) 2 “ili slično KOM. 2 450 900 Cijev za dovod vode od polietilena 50 GOST 18599-2001, TU 2248-016-40270293-2002 trčanje. m 20 110 2200 Fitingi, brtve, brtve, izolacija itd.. KOM. deset jedna stotina 1000 drugo – – – 1000 Ukupno za materijale 21.500 Posao 10.000 Ukupan materijal i rad 31.500 Opisani sustav je općenita smjernica, zbirka pravila, slijedeći koja možete stvoriti integrirani (izgrađeni) vodeni toranj..
Djelomično integrirani sustav
Ova se opcija može koristiti u slučaju kada je postavljanje spremnika u potkrovni prostor iz bilo kojeg razloga nemoguće (potkrovlje, potkrovlje). Potpuna integracija štedi 100% na ugradnji okvira ili okvira spremnika. Ako je cilj opskrba vodom vodom, onda je razumno smjestiti ih što je moguće bliže. Kad se spremnici nalaze vani, zid kuće može se koristiti kao jedan od nosača.
Ušteda na okviru bit će 50%, ali tada će se spremnici i cjevovod morati pažljivo izolirati. Djelomične modifikacije krova također su moguće.

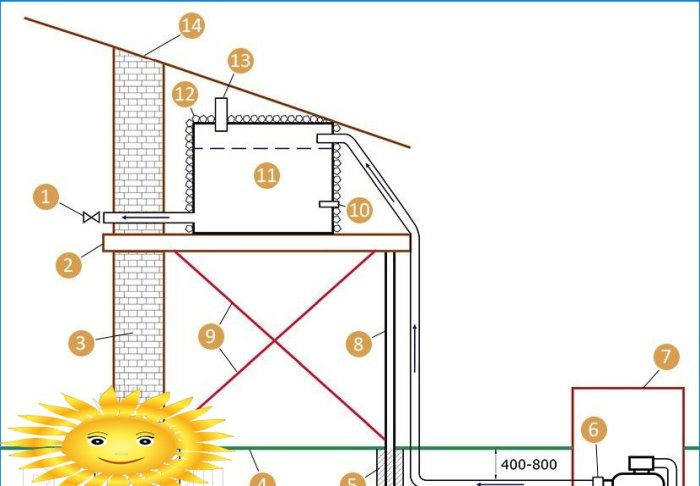

1 – ulazak u kuću; 2 – platforma se naslanja na zid; 3 – zid kuće; 4 – razina tla; 5 – potporni temelj; 6 – povratni ventil; 7 – keson s pumpnom stanicom; 8 – potpora; 9 – dijagonalne šipke; 10 – senzor za punjenje; 11 – spremnik; 12 – izolacija; 13 – zrak; 14 – novi dio krova
Kombinirani sustav
U mnogim će slučajevima biti mudro koristiti jedan rezervoar za opskrbu vodom u kućanstvu i stambenoj zgradi. Samostojeća vodena kula povezana je cjevovodom do kuće. Na ulazu u kuću ugrađen je obilaznik s cirkulacijskom pumpom i tlačnim senzorom. Spremnici za takav sustav također bi trebali biti dobro izolirani..
Glavna prednost bilo kojeg gravitacijskog sustava je njegova sposobnost rada bez električne energije. Naravno, prirodna glava neće izdržati konkurenciju s pumpom, ali voda će se isporučiti potrošaču.
