Senzori pokreta za zaštitu prostora: dijagrami veze, mogućnosti izbora

Sadržaj članka

• Značajke i primjena uređaja za upravljanje radio valovima
• Princip rada
• Značajke i primjene infracrvenih (infracrvenih) senzora kretanja
• Princip rada
• Karakteristike i primjene ultrazvučnih senzora pokreta
• Princip rada
• Dijagram ugradnje i povezivanja senzora jačine zvuka na sigurnosni sustav
• Spajanje senzora na sigurnosnu konzolu

U članku se daje klasifikacija senzora za otkrivanje prema vrsti uređaja za snimanje. Kratko su razmatrana načela rada radio valova, infracrvenog i ultrazvučnog signalnog uređaja. Također ćete naučiti o značajkama ugradnje i povezivanja različitih vrsta senzora za sobe.

Sigurnost je jedna od osnovnih ljudskih potreba. Za njegovu primjenu u kućama i prostorijama koriste se sigurnosni sustavi koji se temelje na senzorima volumena i kretanja..

Sigurnosni senzori razlikuju se prema metodi otkrivanja predmeta po principu:

• djelovanje radio valova;
• infracrveno zračenje;
• zvuk i ultrazvučno djelovanje.

Zajedničke karakteristike volumena svih vrsta senzora su kut gledanja i raspon polja djelovanja..

Karakteristike na koje morate obratiti pozornost da biste se povezali na petlje alarma:

• potrošena struja;
• napon napajanja;
• vrsta korištenih relejnih kontakata (normalno zatvoren NC, normalno otvoren NO);
• temperaturne karakteristike koje određuju područje primjene u uvjetima okoliša.

Sada ćemo detaljnije razgovarati o svakoj vrsti signalnih uređaja za svaki od principa rada..

Značajke i primjena uređaja za upravljanje radio valovima

Princip rada

Senzori za radio valove temelje se na odrazu elektromagnetskih valova od objekta. U detektoru uređaja ugrađen je električni oscilator koji stalno emitira energiju. Kad se u polju koji stvara senzor pojavi strani predmet, mijenjaju se električne oscilacije. Primljeni dio bilježi promjene u valovima i pokazuje prisutnost objekta ili objekta.

Značajke aplikacije:

• neosjetljivost na infracrveno zračenje – toplina, akustični valovi i male vibracije;
• prozirnost radija za zidove i staklo unutar polja djelovanja.

Značajke instalacije:

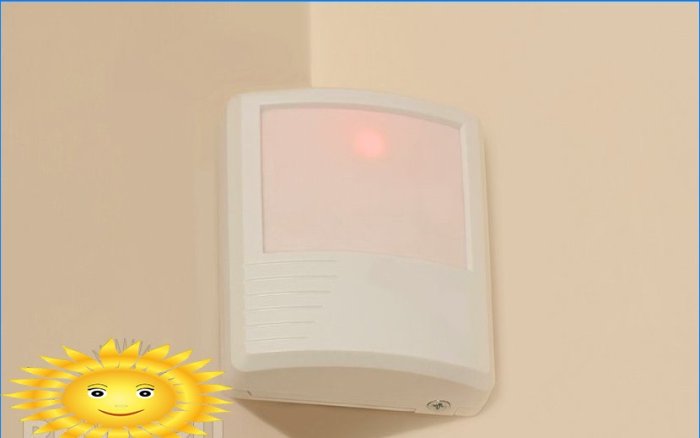

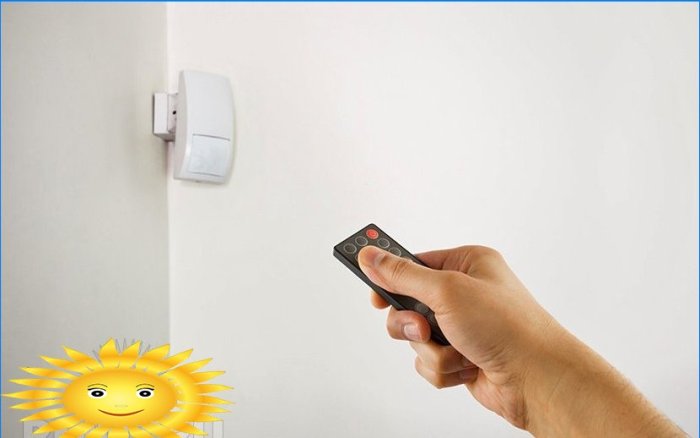

• 360 ° senzori centralno su montirani na strop;
• s poljem od 180 ° na zidu;
• na 90 ° i manje u kutu ili na zidu, ovisno o smjeru prema objektu zaštite.

Značajke i primjene infracrvenih (infracrvenih) senzora kretanja

Princip rada

Djelovanje ove vrste senzora temelji se na prijemu infracrvenog zračenja. Svaki materijalni predmet (komad namještaja, metal, osoba, životinja) emitira toplinu. Promjene toplinskog zračenja prijamni uređaj bilježi u senzor, a detektor odlučuje o pojavi stranog elementa.

Značajke aplikacije:

• osjetljivost na toplinske promjene u pozadini prostorije;
• otpornost na zvučne valove i vibracije.

Značajke instalacije:

• za volumetrijske karakteristike preporučuje se instaliranje senzora na isti način kao i za radio valove;
• izbjegavajte usmjeravati senzor prema toplini i suncu.

Karakteristike i primjene ultrazvučnih senzora pokreta

Princip rada

Djelovanje ovih senzora temelji se na promjeni vibracija ultrazvučnih valova (koje ljudsko uho ne opaža) koje se odbijaju od predmeta, te njihovoj naknadnoj registraciji pomoću Doplerovog efekta. Ako se reflektirana valna duljina promijeni, uređaj se uključuje.

Bilješka.Dopplerov efekt temelji se na promjeni frekvencije ili valne duljine kada se objekt usmjerava ili se približava. Promatra ga nepokretna osoba koja na brzinu prolazi vlakom ili automobilom. Osoba čuje promjenu tona zvuka koji se približava i povlači zvuk.

Značajke aplikacije:

• usko vidno polje – do 60 °;
• neosjetljivost na toplinske promjene;
• reakcija na zvučne valove i zvukove;
• utječe na ponašanje kućnih ljubimaca.

Značajke instalacije:

• montiran na zid ili u kutu;
• preporučuje se za kontrolu loma stakla ili vibracija;
• može se koristiti u uskim malim prostorima.

Usporedna tablica modela različitih tipova senzora

Model alarma	Vrsta senzora	Volumetrijske karakteristike	Karakteristike za AL	Cijena, rub.
“Volna-5”	radio val	Raspon 12 m, kut do 90 °	NE, Upit = 5,5 – 65 V, Ipot = 1 mA	od 1 800
“Astra-5A”	infracrveni	Raspon 12 m, kut 90 °	NC, Upit = 8 – 15 V, Ipot = 12 mA	od 400
“Astra-642”	ultrazvučni	Raspon 10 m, kut 60 °	NC, Upit = 8 – 15 V, Ipot = 25 mA	od 700

* Cijena senzora pokreta ovisi o proizvođaču, dobavljaču i karakteristikama uređaja i proizvodnoj tehnologiji. Neki se senzori isporučuju sa sigurnosnim sustavom i ne mogu se zasebno prodavati.

Dijagram ugradnje i povezivanja senzora jačine zvuka na sigurnosni sustav

Razmotrimo organizaciju osiguranja na primjeru stana ukupne površine 40 m².

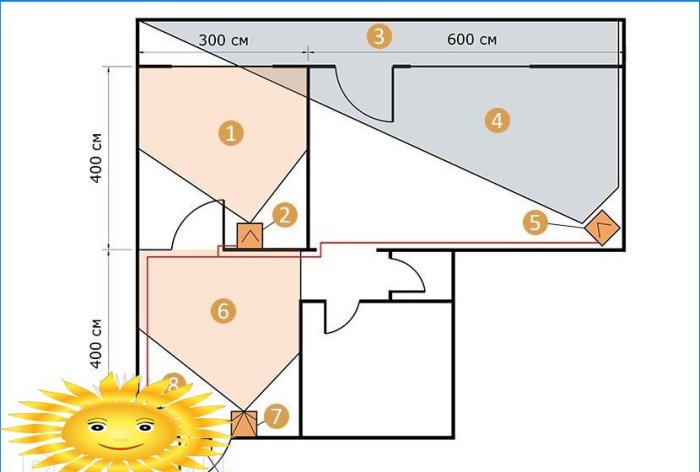

1 – kuhinja; 2 – ultrazvučni senzor; 3 – balkon; 4 – dnevni boravak; 5 – senzor radio vala; 6 – hodnik; 7 – IR senzor; 8 – sigurnosna konzola; 9 – trska sklopka

Na temelju područja dnevne sobe i volumetrijskih karakteristika senzora, može se vidjeti da je bolje instalirati detektor radio valova u kutu sobe. To će raditi i za prisustvo neovlaštene osobe i za razbijanje stakla prozora ili balkona, jer je radioprozirno. Ako zid sobe nije vanjski, tada neće biti vibracija s ulice..

U kuhinji, zbog malog područja i prisutnosti prozora, može se ugraditi ultrazvučni senzor, koji neće reagirati na toplinu iz radijatora i sunčeve svjetlosti. Usmjerite ga prema prozoru jer je to jedini vjerovatni izvor uljeza.

Preporuča se instalirati infracrveni senzor za otkrivanje u hodniku. Na njega ne utječu svjetlost sa prozora i toplina iz baterija.

Senzor u kuhinji pričvršćujemo na zid nasuprot prozoru, u dnevnoj sobi u kutu za snimanje prozora i stakla balkona.

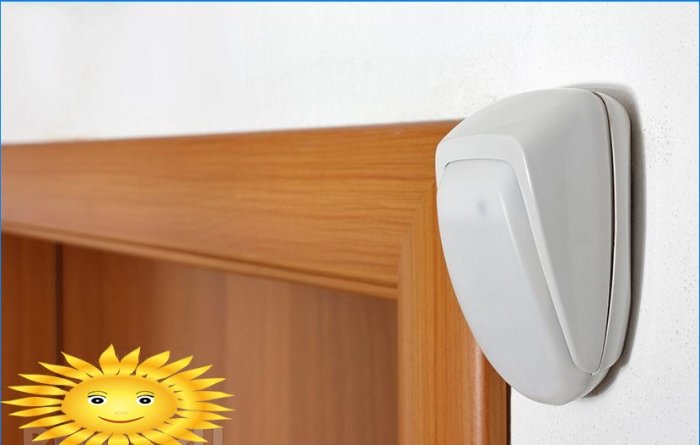

U hodniku, iznad vrata. Istodobno će osvojiti oba dijela kuhinje i vrata dnevne sobe. Na ulaznim vratima instalirani su magnetski kontakti (trske sklopke).

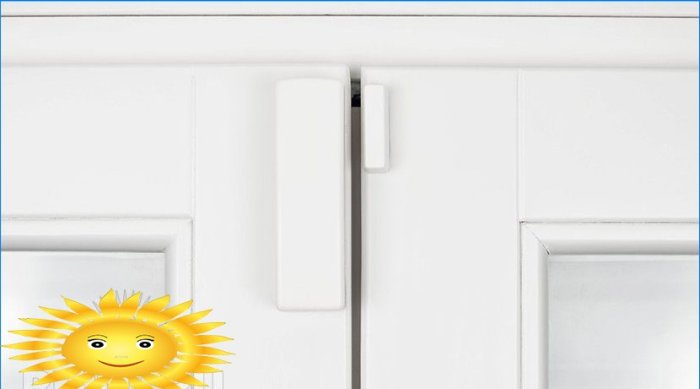

Bilješka:trske sklopke (magnetski kontakti) potrebni su za zaštitu vrata. Kada se otvore, magneti u trskoj sklopci otvaraju kontakte, zbog čega se aktivira alarm.

Da bismo riješili taj problem, potrebni su nam sljedeći elementi:

Ime	Tehnički podaci	Količina, kom.	Jedinična cijena *, rub.
Sigurnosna ploča “Prima-3”	Blok za 3 sigurnosne petlje, spojene na središnju upravljačku ploču vanjske zaštite	1	od 5 200
“Volna-5”	NE, Upit = 5,5 – 65 V, Ipot = 1 mA	1	od 1 800
Senzor jačine zvuka “Astra-5”	NC, Upit = 8 – 15 V, Ipot = 12 mA	1	od 400
“Astra-642”	NC, Upit = 8 – 15 V, Ipot = 25 mA	1	od 700
Reed prekidači IO-102-2	Imax = 0,3 A, Pmax = 10 W	1 soba	od 23
Uređaj za neprekidno napajanje BBP-30	U = 12 V DC, baterija 1×7,0 Ah, Inom = 3,0 A, Imax = 4,0 A, 240x170x80 mm	1	od 530
LED KD-243A ili slično	U = 12 V, Inom = 0,3 A	2	od 10
Otpornik C2-33N	R = 5,6 kΩ (5%)	2	od 2
Otpornik C2-33N	R = 9,1 kΩ (5%)	1	od 4
ukupno			od 8 680

* Tablica prikazuje približne cijene isključujući troškove povezivanja žica.

Spajanje senzora na sigurnosnu konzolu

Reed prekidači i senzor radio vala čine glavni vanjski obod kućne sigurnosti, pa za njih koristimo jednu petlju alarma. Ovo će biti uvjetno zaštitna linija 1.

Senzori u kuhinji i u hodniku kontroliraju unutarnje prostore u kući, povežemo ih s alarmnom petljom 2. Uvjetno zaštitna linija 2.

Uklonite gornje poklopce osjetnika glasnoće i „Prima-3“ upravljačke ploče. Povezujemo sigurnosnu opremu prema shemi:

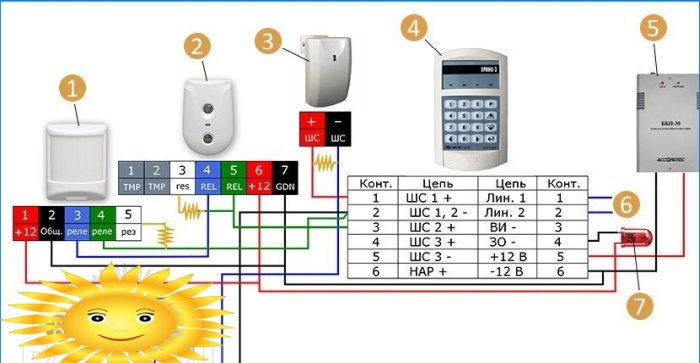

1 – “Astra-5”; 2 – “Astra-642”; 3 – “val-5”; 4 – upravljačka ploča “Prima-3”; 5 – jedinica za napajanje; 6 – na telefonsku liniju; 7 – indikator; 8 – trske sklopke

Jastučići za sve vrste senzora u osnovi imaju istu strukturu:

1. Uređaji se napajaju iz 12 V napajanja.
2. Kontakti s oznakom “relej” ili RELEJ – za povezivanje s petljom alarma.
3. TMP – za spajanje poklopca senzora na kojem se nalazi taman.
4. RES, RES – za dodatni ili krajnji otpornik.

Spojne žice odabiremo prema boji, kao na dijagramu, do 8 jezgara. Boje vodiča su standardne. Spajamo otpornike izravno na senzor. Ako je potrebno, ugradite indikator (LED) vani, u blizini ulaznih vrata, radi vizualne kontrole naoružanja. U načinu “Sigurnost” treptat će u intervalima od 1-2 sekunde.

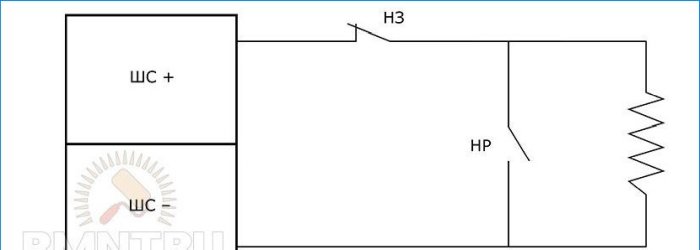

Važno! Svi senzori s normalno zatvorenim kontaktima su serijski spojeni na sigurnosni krug, s normalno otvorenim kontaktima paralelno.

U ovom slučaju, senzor za radio valove pokreće se alarmnom petljom i obično ima otvorene kontakte. Paralelno su spojeni na petlju alarma.

Ovaj je sigurnosni sustav namijenjen vanjskoj sigurnosti (ne-odjelnom), može se koristiti i autonomno.
