Periodični prekidi napajanja mogu oštetiti cijeli sustav grijanja i utjecati na rad kućanskih aparata. Organizacija rezervnog napajanja kod kuće težak je zadatak samo na prvi pogled. U ovom ćemo vam članku reći kako samostalno organizirati sigurnosno napajanje kod kuće..
U gotovo svakom domaćinstvu možete pronaći niz uređaja za koje bi bilo lijepo osigurati rezervnu struju. To uključuje hladnjak, opremu za crpljenje vode, bojler, računala i uređaje za telefoniju. Iznenadni prekid napajanja ili prenaponske struje skratit će vijek motora, mogući ispad iz napajanja elektroničkim uređajima.
Postoje dva načina za smanjenje utjecaja gradske mreže na ritam vašeg života. Za to se koriste neprekidni izvori napajanja (UPS) ili električni generatori za nuždu..
Upotreba kućanskih UPS-a
Gotovo sva moderna stolna računala opremljena su neprekidnim napajanjem za zaštitu od gubitka podataka. Uređaji sličnog dizajna, ali snažnije klase, mogu se koristiti za napajanje kućanskih uređaja za vrijeme nestanka u nuždi. Specifičnost njihove uporabe proteže se i na organizaciju skladišta baterija koje cijelu kuću mogu opskrbiti električnom energijom za jedan ili dva dana.
Pa ipak, u svakodnevnom životu UPS-ovi se najčešće koriste, štiteći pojedinog potrošača ili nekoliko njih, kombinirane u namjensku liniju, na koju se također može spojiti kotlovnica ili hitna rasvjeta. To radikalno mijenja plan napajanja kuće, možda će biti potrebno dodatno ožičenje.

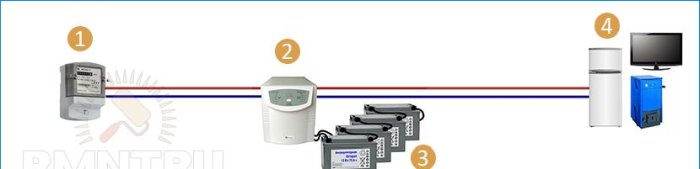

Inverterski neprekidni izvor napajanja: 1 – mreža; 2 – pretvarač baterije; 3 – baterija baterije; 4 – potrošači
Prije kupnje UPS-a, trebali biste napraviti popis potrošača u hitnim slučajevima i izračunati njihovu potrošenu energiju u najduljem razdoblju za koji je moguć prekid napajanja. U ovom slučaju moraju se uzeti u obzir način rada opreme i prošla iskustva stanke bez električne energije..
Na primjer, potrebno je rezervno napajanje:
- Hladnjak – 400 W, radno vrijeme – 6 h.
- Cirkulacijska pumpa – 95 W, radno vrijeme – 24 h.
- Automatizacija plinskog kotla i kotlovnice – 85 W, radno vrijeme – 24 sata.
- Punjenje prijenosnog računala i telefona – 200 W, radno vrijeme – 4 sata.
Dakle, moguće je odrediti ukupnu potrošnju uređaja: 2,4 + 2,28 + 2,04 + 0,8 = 7,52 kWh dnevno. Da biste uzeli u obzir i kompenzirali privremenu degradaciju UPS baterija, dodajte ovoj vrijednosti 30%, što će rezultirati potrebnim dnevnim kapacitetom UPS baterije gotovo 9,8 kW / h. Dopuštanje hitnog vremena pružit će vam potrebnu snagu. Imajte na umu da su uređaji ove klase snage jako skupi i nije uvijek potrebno dodatno rezervati snagu: budući da UPS neće raditi pod punim opterećenjem, izračunati kapacitet će biti sasvim dovoljan.
Sigurne mrežne konfiguracije
Ako je potrebno organizirati rezervno napajanje za jednog ili dva potrošača, razumno je koristiti lokalne UPS-ove. Dakle, ne morate prepravljati ožičenje u kući, trebate pravilno odabrati mjesto instalacije uređaja i to je prilično nezgrapno..
Općenito, s opterećenjem većim od 3 kVA / h ima smisla instalirati jedno rezervno napajanje za sve potrošače, organizirajući posebnu liniju za njih. Kupnja jednog moćnog UPS-a isplativija je od nekoliko manje moćnih, u tom su slučaju troškovi instalacije novog ožičenja u potpunosti opravdani.
Još jedan plus UPS-a velike snage je mogućnost neovisnog određivanja načina i karakteristika izlazne struje za dulji autonomni rad. Ugrađeni kontroler napunjenosti u takvim uređajima značajno produljuje vijek trajanja baterija i održava ih u punoj spremnosti čak i tijekom dugih razdoblja neaktivnosti. Većina uređaja ima komunikacijsko sučelje na računalu za praćenje dnevnika rada i dijagnostike, a ugrađeni regulator napona eliminiraće napon i mrežni šum.
Dugi autonomni rad – spajamo generator
Postoje dva načina za produljenje životnog vijeka baterije: povećanje voznog parka i korištenje autonomnog izvora napajanja. Prva je opcija skuplja i treba se koristiti samo u onim uvjetima u kojima je instalacija motora s unutarnjim izgaranjem nemoguća, na primjer, u stanovima ili uredima. Postavlja se kontroverzno pitanje: zašto nam treba UPS u prisutnosti generatora??
Praksa pokazuje da paralelna upotreba ovih uređaja ima i svoje prednosti:
- Napajanje se vrši apsolutno kontinuirano.
- Karakteristike struje koju stvaraju prijenosne elektrane daleko su od idealnih. UPS stabilizator izglađuje smetnje, ima SPD elektroničkog tipa.
- Kad rade s generatorom, uređaji visokog energetskog razreda nisu potrebni, dovoljno je da odgovaraju vršnom opterećenju uz istovremeno uključene potrošače. U slučaju koji je gore razmatran bit će dovoljan jedan UPS od 1 kVA / h..
U nekim slučajevima, ima smisla koristiti generatore s funkcijom automatskog pokretanja. U trenutku prelaska na napajanje iz generatora za slučaj nužde i u slučaju izvanrednih situacija (generator je zastao, goriva je ponestalo), napajanje se prebacuje na UPS. U normalnom načinu rada generirana električna energija bit će dovoljna za održavanje punog napunjenosti baterija i uključivanje svih potrošača u radu..

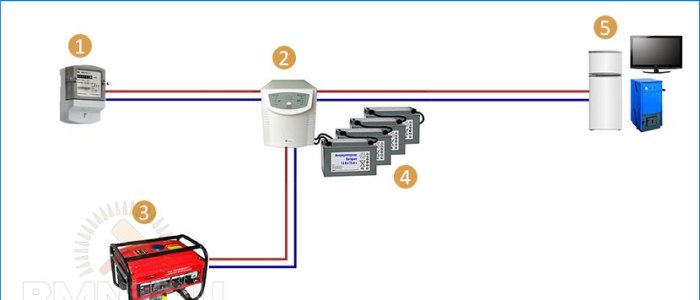

Hibridni neprekidni sustav napajanja: 1 – mreža; 2 – pretvarač; 3 – generator; 4 – banka akumulatora; 5 – potrošači
Izgradnja kruga na višenamjenskom ATS-u
Udobnost korištenja UPS-a dovoljno je visoka da mnogi vlasnici razmišljaju o rezervnim izvorima napajanja za cjelokupnu elektroenergetsku mrežu, a ne za pojedine potrošače. Za to postoji i nekoliko rješenja..
Ako nije moguće instalirati generator, funkciju rezervnog napajanja preuzima sastavljanje baterija dovoljnog kapaciteta. Vrsta baterije određena je načinom rada: helijeve baterije imaju najveću cikličnost i dizajnirane su za učestalo uključivanje, AGM baterije od olovnih kiselina jeftinije su, optimalne su za upotrebu u bypass načinu rada.
Park za baterije sastavljen je od nekoliko paralelno povezanih baterija bez održavanja, kapaciteta 100-200 A / h. Ukupni kapacitet parka trebao bi odgovarati ukupnoj potrošnji energije u smislu niskog napona, odnosno, u gore razmatranom slučaju, potrošnja uređaja iz 230 V mreže bila je 9,8 kW / h ili kVA / h. Na naponu od 12 V, to je ekvivalent ukupnoj potrošnji od 816 A / h, tako se određuje ukupni kapacitet flote. Pri sastavljanju je također potrebno uzeti u obzir vlastitu potrošnju energije i gubitke u žicama niskog napona, to je otprilike 5-7% izvorne snage. Sve funkcije za upravljanje neprekidnim sustavom napajanja preuzima pretvarač s elektronskim upravljanjem. Cijena uređaja odgovarajuće kvalitete (MeanWell) za 1 kW vršne snage iznosi 400-600 dolara, od 3 do 5 kW – 1200-1400 dolara. Usput, složeni uređaji s istim parametrima koštaju barem 2-3 puta više..

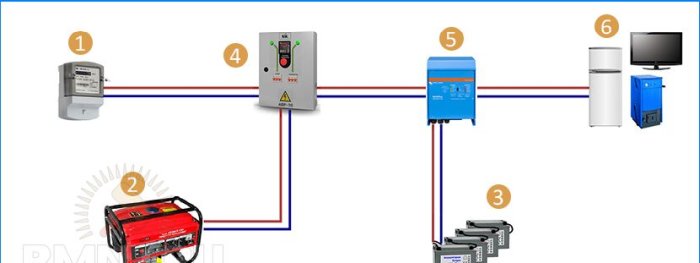

Rezervni sustav s ATS jedinicom: 1 – mreža; 2 – generator; 3 – baterija baterije; 4 – automatska centrala za prijenos (ATS); 5 – višenamjenski pretvarač; 6 – potrošači
Pomoću generatora, baterija se može značajno smanjiti na jedan ili dva sata neprekidnog rada. Ali morat ćete instalirati ATS uređaj s funkcijom pokretanja generatora. Prikladni su i najjednostavniji štitnici domaće proizvodnje, poput ShAPg-3-1-50 Tekhenergo (~ 20.000 rubalja) ili samostalno napravljenih ATS sklopova.
Koji je najbolji način osiguravanja rezervnog napajanja kod kuće? Da li je UPS dovoljan ili bi bilo bolje investirati u generator s automatskim startom?
