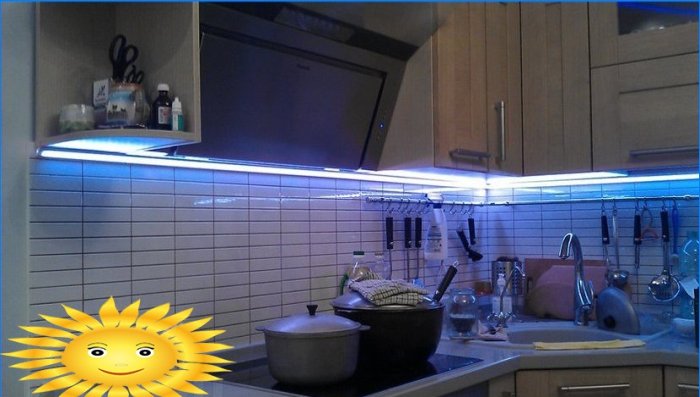

LED rasvjeta ispod ormarića u kuhinji je ergonomska, lijepa i moderna. U članku ćemo govoriti o tome kako odabrati prave elemente sustava, kakve su sheme povezivanja, kako instalirati vrpcu kao neovisni element i u poseban okvir (profil).
Izbor LED trake za osvjetljenje ispod ormara zanimljiva je, učinkovita i ne previše teška odluka za kućnog majstora. Takva dodatna rasvjeta, nesumnjivo, ispunjava i estetske zadatke – naglašava odvojena funkcionalna područja, naglašava ukrasne elemente bojom, postavlja moderan, moderan ton dizajna kuhinje..
Izbor LED trake
Važna karakteristika LED trake za ugradnju ispod ormara u kuhinji je njegova otpornost na vodenu paru. Nedovoljna zaštita od vlage može dovesti do kratkog spoja, a samim tim i do rizika od požara. Kada kupujete vrpcu, morate obratiti pozornost na stupanj zaštite školjke, koji je nakon IP-a latiničnim slovima označen dvoznamenkastim brojem. Prvi broj označava zaštitu od prašine i prljavštine, mehaničkih oštećenja. Drugi broj je zaštita od vlage. Sigurnost uređaja ili uređaja procjenjuje se na skali od 0 do 9 za oba parametra.

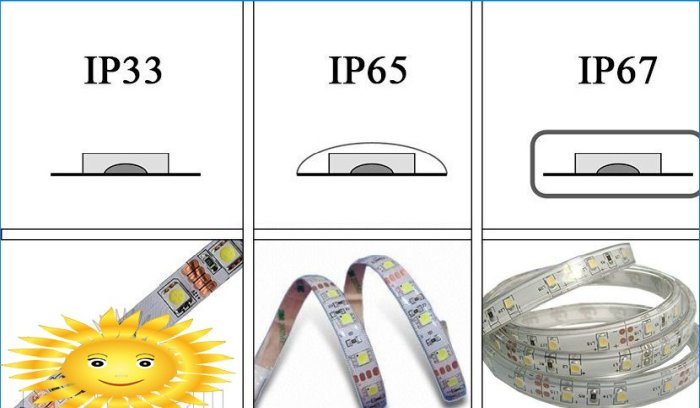

Za nepropusnost (otpornost na vlagu i prašinu), LED svjetiljke i trake mogu se označiti:
- IP33 – otvoreni tip vodiča, ne preporučuje se za kuhinje;
- IP65 – jednostrana nepropusnost stranice na kojoj se nalaze elektronički elementi, dopuštena je za ugradnju u vlažnom okruženju kuhinjskog prostora;
- IP67, IP68 – dvostrana, potpuna nepropusnost trake – preporučuje se za ugradnju u kuhinju.
Ako odabrana svjetiljka ili LED traka nema dovoljno sigurnosti, potrebno je koristiti zaštitni poklopac ili posebne profile kako bi se osigurala odgovarajuća razina sigurnosti.
Da bi LED traka dala dovoljno svjetla, važno je odabrati ispravnu gustoću napajanja, koja je karakterizirana brojem LED-ova po tekućem metru. Svaka vrsta trake može imati različit broj LED-ova. To se može utvrditi i vizualno i gledanjem karakteristika proizvoda..
U ukrasne svrhe obično je dovoljno 30 ili 60 LED-ova po metru. Da biste u potpunosti osvijetlili radnu površinu, bolje je odabrati traku sa 120 ili 240 diodama.
Prilikom izračunavanja osvjetljenja morate uzeti u obzir snagu koju traka troši, imajući na umu da je, u usporedbi sa žaruljama sa žarnom niti, svjetlosni tok LED-ova oko 5 puta veći.
Stol. Proračun snage remena
LED tip Broj dioda, kom. / 1 trčanje. m Potrošnja električne energije, W / 1 u radu. m SMD-3528 60 4.8 SMD-3528 120 9.6 SMD-3528 240 19.2 SMD-5050 trideset 7.2 SMD-5050 60 15 SMD-5050 120 25 Brojevi u traci označavaju veličinu jednog LED-a:
- SMD-3528 – diode 3,5×2,8 mm;
- SMD-5050 – diode od 5,0×5,0 mm.
Za jednobojne vrpce s navedenim karakteristikama bit će maksimalan svjetlosni tok, izmjeren u lumenima i koji je još jedan od karakteristika LED dioda. Za polikromne RGB trake, čija se boja postavlja ovisno o postavkama regulatora ili upravljačkog regulatora, ukupni broj kristala u svakoj diodi odgovara kombinaciji osnovnih boja koje se ne uključuju istovremeno. Prema tome, kada rade samo dio kristala koji daju određenu boju, svjetlosni tok će biti manji.

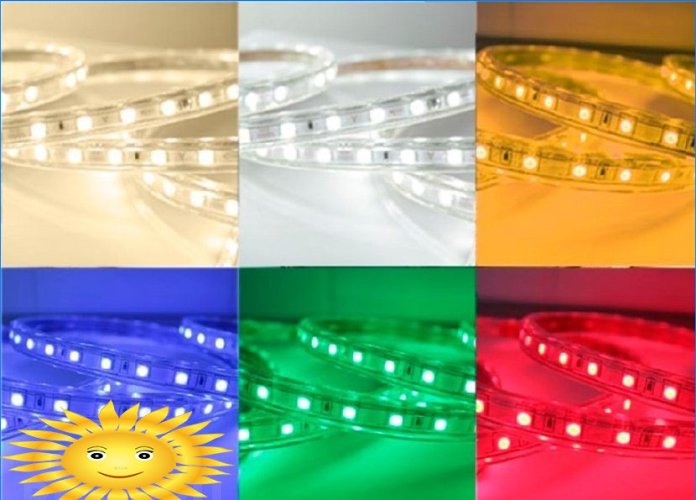

Boje jednobojnih dioda sa vlastitim kristalnim sjajem su:
- Crvena;
- Naranča;
- žuta boja;
- zelena;
- plava;
- ljubičasta.
Boja jednobojnih dioda karakterizira uski spektar emisije, što bi trebalo uzeti u obzir pri odabiru pozadinskog osvjetljenja. Boja predmeta i, što je najvažnije, proizvoda je značajno izobličena, mogu izgledati drugačije od prirodnog svjetla ili osvjetljena fluorescentnim svjetiljkama.
Bijeli jednobojni LED poluvodič koji emitira ultraljubičasto svjetlo s fosfornim premazom. Princip rada sličan je fluorescentnim svjetiljkama većini poznatih. Nijansa može biti i od “tople” do “hladne”, a prikazuje se u obliku odgovarajuće temperature sjaja, izmjerene u Kelvinu kao u uobičajenim LED svjetiljkama.
Boja površine štampane pločice na kojoj su LED diode obično je bijela, ali mogu se odabrati i druge boje: smeđa, žuta, crna, koja će izgledati bolje na namještaju kad se ugradi otvoren. Radi lakše instalacije, traka je opremljena ljepljivom trakom na stražnjoj strani..
Izbor napajanja i dodatne uređaje
Ne možete spojiti LED traku na utičnicu za kućanstvo – ona će odmah izgorjeti. Dizajniran je za rad na konstantnoj struji s naponom od 24 ili 12 V, dobivenom putem odgovarajućeg pretvarača impulsa (napajanje). Snaga uređaja mora odgovarati ukupnoj potrošnji električne energije svih povezanih vrpca. Na primjer, trebate spojiti tri kabine od 5 m SMD-5050, snage 7,2 W / r. m. Ukupni kapacitet je:
5 m 7,2 W / linearno m = 36 W
Napajanje se bira s maržom od 20%, stoga će vam trebati uređaj snage najmanje 45 W.
Dizajn bloka može biti različit:
- Zatvorena, kompaktna jedinica u plastičnom kućištu.

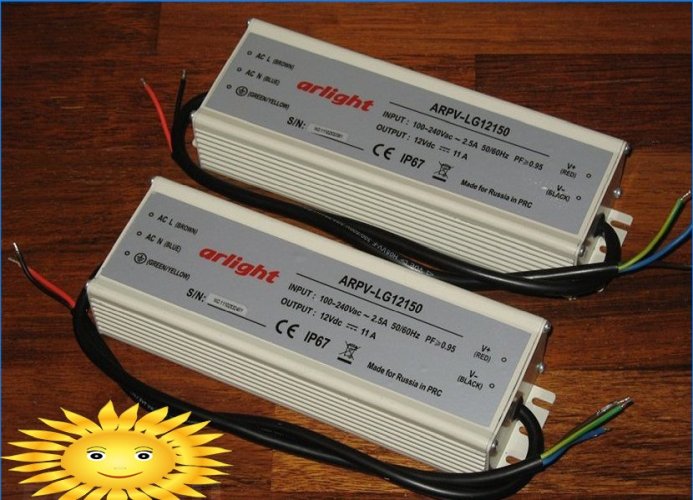

- Zaptiveno napajanje u aluminijskom kućištu. Skupo, otporan na klimu, često se koristi u vanjskoj, uličnoj rasvjeti.
- Otvorite jedinicu u perforiranom kućištu. Najdimenzionalnija, najjeftinija, zahtijeva dodatnu zaštitu od izravnog prodiranja vlage. Postoje snažni modeli – jedan blok je dovoljan za cijelo pozadinsko osvjetljenje.
- Jedinica za napajanje. Mala snaga, do 60 W, ne zahtijeva instalaciju. Za višestruke vrpce trebat će odvojena napajanja.
Napajanje za kuhinju mora biti otporno na vlagu ili instalirano na mjestu zaštićenom od vlage. Poželjno je da vozač sadrži zaštitu od prenaponskih napona, što produljuje život LED-ova.
Ne preporučuje se serijsko spajanje LED traka, u protivnom će habanje biti veliko, a svjetlina će biti neujednačena. Pri povezivanju više vrpci ispravno je koristiti pojačalo koje osigurava ujednačeno napajanje strujom u različitim odjeljcima električnog kruga.
Po želji se pozadinsko osvjetljenje može povezati putem dimmera – uređaja koji glatko smanjuje snagu i svjetlinu rasvjetnih uređaja. Tako možete održavati pozadinsko osvjetljenje u načinima rada i odmora..
PWM kontroleri koriste se za upravljanje LED trakom, sposobnim da daju ispravan oblik struje valovitog podešavanja za podešavanje svjetline LED-ova
Pojačala i dimmeri usklađeni su sa sustavom pozadinskog osvjetljenja trenutnom jačinom.
Dijagrami povezivanja sa LED pozadinskim osvjetljenjem
Osnovna pravila za spajanje elemenata pozadinskog osvjetljenja u krug i instalaciju:
- poštovati polaritet;
- napajajte ga 12 ili 24 V napajanjem u skladu s vrstom trake i oznakom, postavljajući je što bliže vrpci (maksimalna udaljenost – 10 m);
- traka ne smije biti oštro savijena, uvijena. Bolje je izrezati i napraviti kut lemljenjem (pažljivo, zatim izolirajući vodljive tračnice toplinskom steznom cijevi) ili posebnim priključkom. Lemljenje, prema stručnjacima, omogućuje kontakt bez električnih gubitaka;
- što je manje priključaka i deblji je presjek žice, to su manji gubici električne struje;
- traka velike snage najbolje je montirana u profilu (kutiji);
- samo paralelno spojite segmente trake duži od 5 m;
- stavite napajanje na ventilirano mjesto da biste je zaštitili od pregrijavanja.
Mjesta na kojima se LED traka može rezati obično su prikazana na samom proizvodu..
Ispod su osnovni dijagrami povezivanja za jednobojne i RGB vrpce.

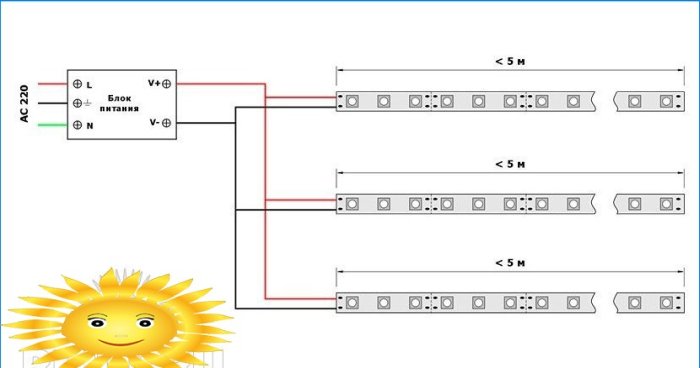

Dijagram izravnog spajanja LED trake. Nekoliko vrpci spojeno je paralelno na jedan izvor struje

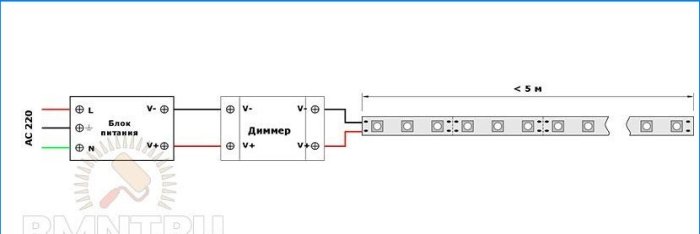

Spajanje LED trake pomoću prigušivača za podešavanje svjetline

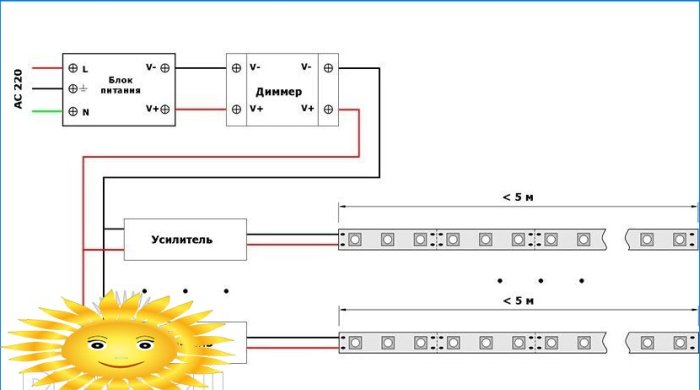

Nekoliko LED traka, povezanih pomoću dimmera ili PWM kontrolera, mora biti povezano pomoću pojačala

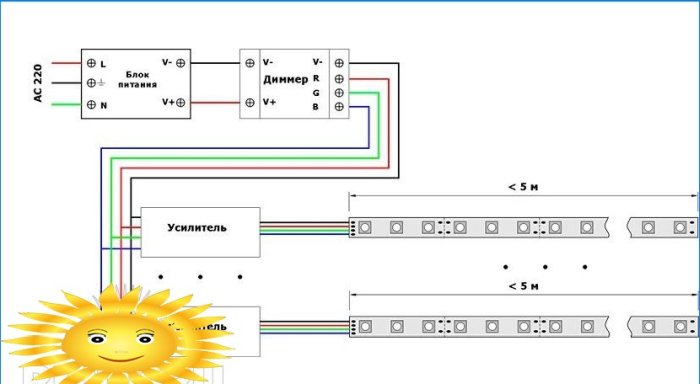

Dijagram povezivanja za RGB LED trake
RGB vrpce povezane su s kontrolerom s četiri žice, od kojih su tri odgovorne za jednu od boja, četvrta je uobičajena. Označavanje: R – crvena (crvena), G – zelena (zelena), B – plava (plava). Žica “V-plus” je uobičajena. Najlakši način spajanja je s priključkom, ali možete i lagano lemiti. Za autonomno spajanje regulatora i pojačala, ponekad se koriste dva napajanja u dijagramu povezivanja.
Alati i materijali za ugradnju LED traka
Za samostalnu ugradnju LED trake ispod kuhinjskih ormara trebat će vam:
- spajanje elemenata može se obaviti na različite načine, a trebat će vam: lemljenje, lemljenje, kolofonija i cijev za termičko smanjivanje ili nosači za žice i prešanje za uvlake, ili konektori;
- škare;
- izolacijska traka, dvostrana traka, pričvršćivači;
- alat za rezanje rupa u namještaju za polaganje žica, na primjer, slagalica;
- odabrane LED trake;

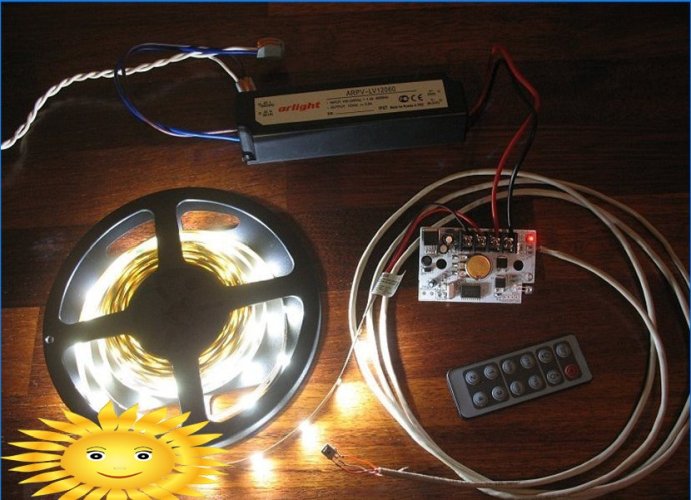

- napajanje i ostali elementi električnog kruga, ako je potrebno – dimmer, pojačala, regulator;
- okvir (profil) – pri izvođenju odgovarajuće instalacije;
- kabel.
Važno je razumjeti da LED diode i dalje generiraju toplinu kada se upale. Usmjeren je na podlogu, bazu diode. Da bi se spriječilo pregrijavanje poluvodiča, zbog čega je njihov vijek trajanja značajno smanjen, preporučljivo je ljepljenje trake na poseban aluminijski profil ili podlogu s visokom toplinskom vodljivošću..

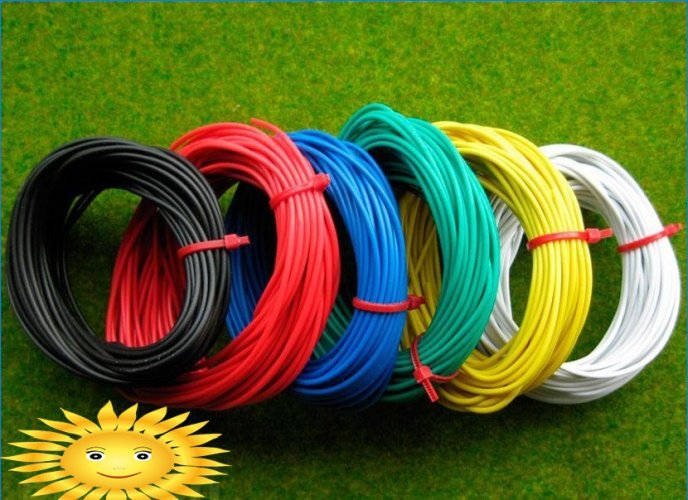

Izbor presjeka kabela
Za postavljanje pozadinskog osvjetljenja u kuhinju koristi se u pravilu kabel s presjekom 0,5-2,5 mm.2.
Presjek kabela može se točno izračunati pomoću formule:
Gdje,
- I – jačina struje, I = P / U ili I = U / R (P – snaga, U – napon, R – otpor);
- ? – otpornost, za bakreni kabel? = 0,0175 Ohm mm2/ m;
- L – duljina kabela;
- ?U je najveći dopušteni pad napona između jedinice napajanja (PSU) i opterećenja (trake),? U = UBP-U?vrpce, ako je napon jedinice napajanja 12 V, a trake 12 V, tada se U uzima 5-10%, tj. 0,6-1,2 V.
Presjek kabela ovisi i o duljini ožičenja, što je dulja žica, to će manje energije biti isporučeno izvoru svjetlosti, što se može vidjeti iz sljedeće tablice:
Duljina žica, m Snaga opterećenja, W Odjeljak žice 1,5 mm2 2,5 mm2 4 mm2 6 mm2 0 50.0 50.0 50.0 50 2 45.5 47.2 48.2 48,8 4 41,5 44,6 46,5 47.7 6 38,1 42.3 44,9 46,5 8 35.0 40.1 43.4 45.5 deset 32.4 38,1 42,0 44,4
Ugradnja LED trake ispod kuhinjskih ormara
Dobro izvedena instalacija temelji se na promišljenom planiranju – kako odabrati, gdje i koje elemente kruga postaviti.

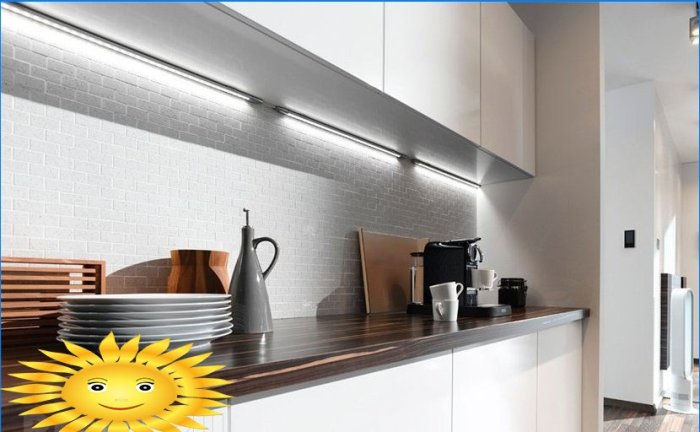

LED daje usmjereni snop svjetlosti, najčešće je to sektor 120 ° strogo duž središnje osi poluvodiča. Manje uobičajene opcije su 90 °, 60 ° i 30 °. Učvršćivanjem trake na dnu visećeg ormarića i odstupanjem od zida stvara se vrlo jasna traka na okomitoj površini, štoviše valovita između svjetla i sjene, što može negativno utjecati na ukupnu sliku.
Izvor svjetlosti morate raspodijeliti tako da razdjelna traka svjetla i sjene s pozadinskog osvjetljenja padne na prirodnu granicu, na primjer, između ivica radne površine i zidne obloge. U najjednostavnijem slučaju, traka je montirana tik uz zid kako bi se u potpunosti osvijetlila. Odabirom različitih opcija možete profitabilno raditi s vizualnom „dubinom“ radne površine za cjelokupni dizajn.

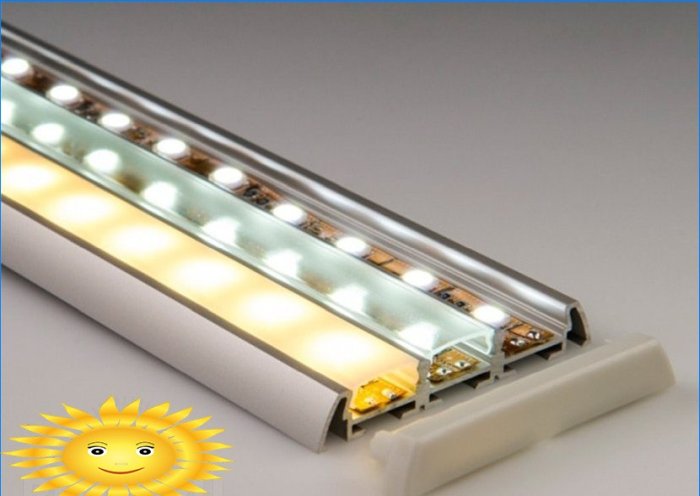

Trake s diodama, koje imaju uski sektor rasvjete, mogu se pričvrstiti na samom rubu ispod ormarića, tako da zid uopće nije osvijetljen. Univerzalni način distribucije svjetlosti je uporaba aluminijskih profila sa zaštitnim filmovima koji raspršuju svjetlost. Čak i visina stranica profila po želji možete oblikovati traženi oblik mjesta osvjetljenja.
Sama instalacija, s nekom vještinom rada s instrumentom, nije baš teška.
- Provodimo kabel do raskrsnice, što je neprimjetno moguće, izvrtajući rupu malog promjera na stražnjoj strani ormara.

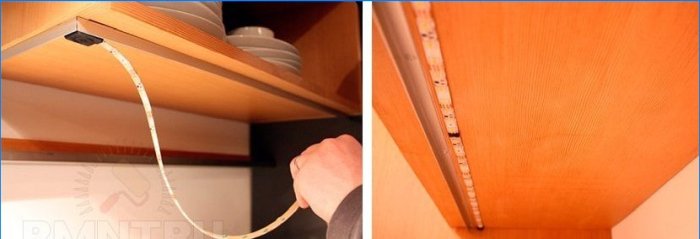

- LED traka male snage može se montirati izravno na pripremljenu površinu donjeg dijela kuhinjskih ormara bez masti. Trake izmjerene duljine s ljepljivim slojem jednostavno se nanose na odabrano mjesto i pritiskaju, uklanjajući zaštitni film neposredno prije instalacije. Ako nema takvog sloja, trebat će vam dvostrana traka. Da biste maskirali traku, možete je oklopiti profilom koji odgovara ormaru.
- Popravljamo napajanje, napravimo električno ožičenje, pažljivo pričvršćujući žice isječcima ili dvostranom trakom.
- Povezujemo sve elemente u krugu, budite sigurni da je potrebno provjeriti ožičenje radi kratkog spoja između opskrbnih žica pomoću testera i tek nakon toga spojiti na mrežu. Pozadinsko svjetlo spremno.
Ako se zbog povećane snage ili iz estetskih razloga planira ugradnja trake u profil, tada je najprije lakše položiti LED traku u profil i spojiti napajanje. Nakon toga, pomoću dvostrane trake, profil je fiksiran na ormariće. Morat ćete promijeniti redoslijed samo ako je profil pričvršćen samoreznim vijcima koji su s unutrašnje strane vijkani u tajnosti.
U sljedećem videu isti čarobnjak kao u prethodnom videozapisu daje savjet o instaliranju vrpce u okvir.
