Nadstrešnica za prozore: koji oblici i vrste nadvratnika postoje

Sadržaj članka

• Otvaranje s inozemnim nadvratnikom
• Tvornički armirano-betonski nadvratnik
• Monolitna armirano-betonska pregrada
• Čelični profil
• Drveni nadvratnik
• Nadstrešnice od opeke
• Klin nadvratnik
• Arched lutel
• Skakač s lukom ili segmentom
• svod
• Derivati ​​svodova na prozorima
• Toplinski (Dioklecijanov) prozor
• Mletački prozor

U ovom članku naučit ćete kako se razlikuju otvori prozora i vrata koji imaju različite oblike gornjeg dijela. Govorit ćemo o prednostima i nedostacima različitih vrsta nadvratnika, kao i dati primjere iz povijesti koji su utjecali na izgled drevnih građevina..

Oblik gornjeg dijela prozora ili vrata – nadvratnici, mijenjao se ovisno o namjeni zgrade i njenoj arhitekturi. Veličina i slika cijele zgrade postavlja ton za manje elemente – prozore, vrata, trijem, zabat, postolje. To se posebno odnosi na vjerske i povijesne građevine – crkve i hramove, muzeje i tvrđave.

Nadstrešnica otvora nije samo konstruktivno, već je i rješenje interijera, posebno u drevnoj arhitekturi ili njezinoj imitaciji. Razmotrit ćemo glavne vrste skakača.

Otvaranje s inozemnim nadvratnikom

Zidanje od sitnih komada ima jednu negativnu kvalitetu – pojedini se elementi (cigla) ne mogu povezati u duljinu ili širinu. Da biste to učinili, u ciglu ili zidanje su uključeni strani (osim materijala za zidanje) koji imaju dobre pokazatelje homogenosti i sposobni su da izdrže linearno opterećenje u slobodnom ili suzdržanom stanju. Nadvratnik otvora ostaje ravan, upijajući opterećenja sa zidova gornjih katova. Zbog koncentracije normalnih opterećenja * u središnjem dijelu, ravna vodoravna pregrada djeluje u savijanju.

* Normalna opterećenja – opterećenja okomita na ravninu dodira.

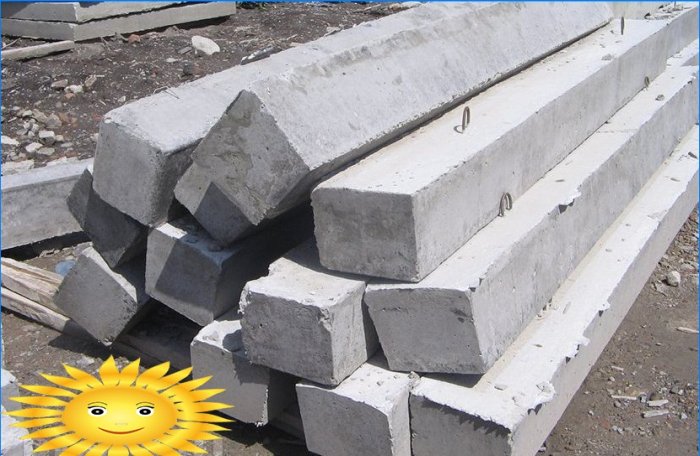

Tvornički armirano-betonski nadvratnik

Najpopularnija vrsta ovog strukturnog elementa. Rasprostranjena je zbog prednosti betona – jeftinosti, obilja materijala, masovne proizvodnje sitnih betonskih proizvoda. Prikladna je za uporabu pri postavljanju bilo koje vrste građevina s otvorima širinama ne većim od tri metra. Gotovi nadvratnici razlikuju se u presjeku i duljini. S malim presjekom moguća je ručna ugradnja, što ga čini pogodnim za privatnu gradnju.

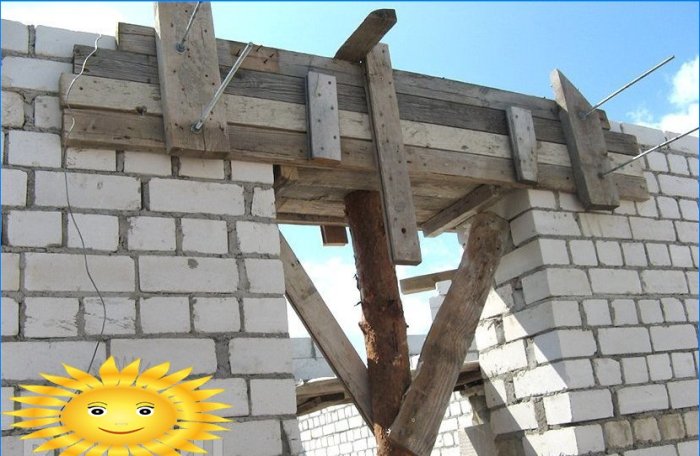

Monolitna armirano-betonska pregrada

Uređen je na mjestu – beton se postavlja u oplate s okvirom, ugrađenim izravno u otvor. Pruža dobro dodatno prianjanje na potporne zidove. Često je povezan s oklopnim pojasom. Glavna prednost je mogućnost da ga sami napravite. Nedostatak – u 50% slučajeva koriste se beton i okviri neodgovarajuće kvalitete.

Čelični profil

To može biti proizvod gotovo bilo kojeg odjeljka. Najpopularniji su kut, kanal, I-snop, kutija. Metal dobro drži vlačna opterećenja, ali troškovi su mu relativno visoki. Glavna prednost je lakoća proizvoda i jednostavnost ugradnje. Nedostatak je visoka cijena i hladan most, zbog visoke toplinske vodljivosti metala.

Video o čeličnim nadvratnicima uz komentare

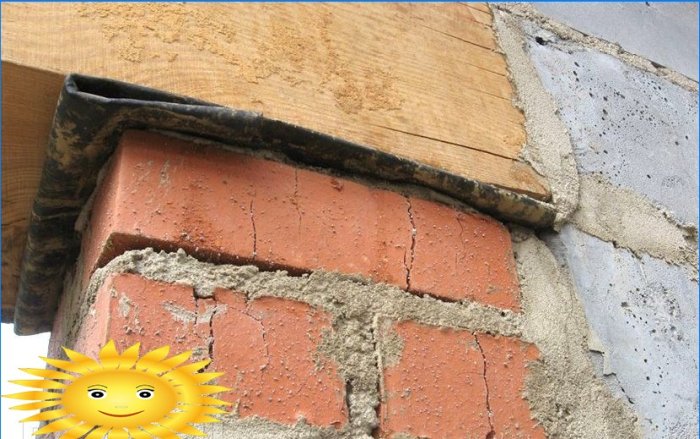

Drveni nadvratnik

Atavizam, koji se i dalje događa ako nema mogućnosti instaliranja gore navedenih opcija. Dostojanstvo je jeftinost. Nedostatak su svi problemi s drvom i kratak vijek trajanja (za kamenu zgradu). Nadvratnik od drva uglavnom se koristio u masovnim privatnim zgradama 40-ih i 80-ih, kada su umjesto cementa korištene glinene kompozicije.

Nadstrešnice od opeke

U ovom se slučaju nadvratnik razumije kao niz kamenja, koji ograničava otvor odozgo. Zidarstvo ima veliku masu, a nadvratnik ga mora podnijeti, pa je zidanje vrha otvora u prošlosti bilo puno posebnih obrtnika. Njihov se rad danas može vidjeti na zgradama starim od 80 do 1000 godina. Ove metode su bile u uporabi prije izuma jeftinih i praktičnih materijala – čeličnih profila i komada armiranog betona..

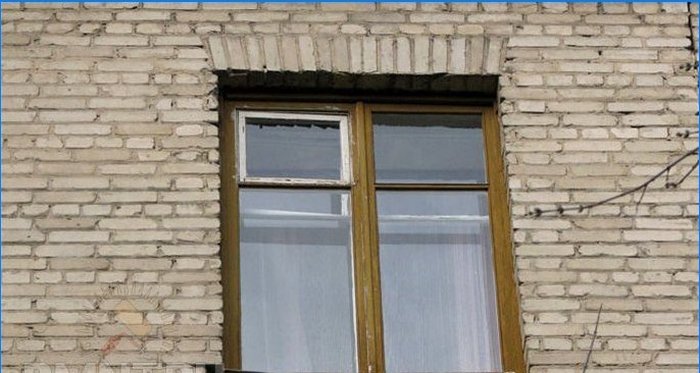

Klin nadvratnik

Ova vrsta zida još uvijek se koristi u malim i srednjim otvorima (do 2 m). U ovom se slučaju kamen (opeka) postavlja na rub pod kutom prema središnjoj vertikali. Parcela drži opterećenje zbog razmaknih sila koje se prenose na nosive zidove. Kutni položaj osigurava konstantnu silu pritiska koja sprječava propadanje prečke. Kamen je položen na unaprijed pripremljenu oplatu s oznakama.

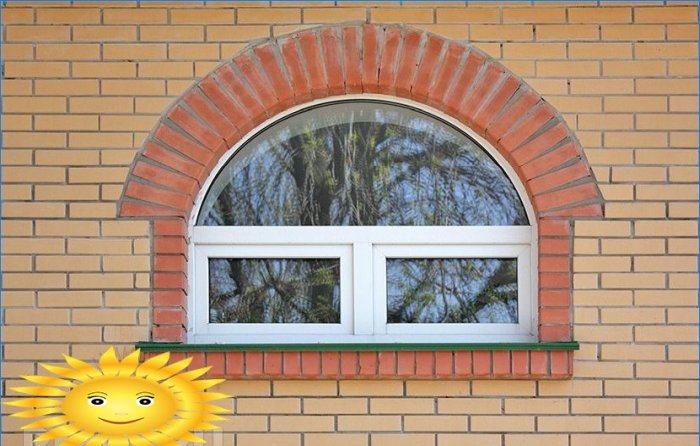

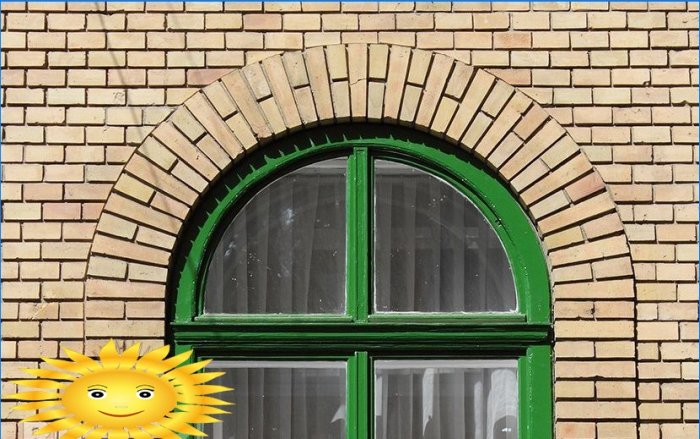

Arched lutel

Duljina luka je 1,5 puta duža od one ravnoga nadvoja, što daje najučinkovitiju raspodjelu specifičnog opterećenja. Ispravna geometrija bilo koje lučne konstrukcije daje optimalnu raspodjelu tereta, što omogućava izgradnju podzemnih konstrukcija – tunela, podzemne željeznice, kanalizacije..

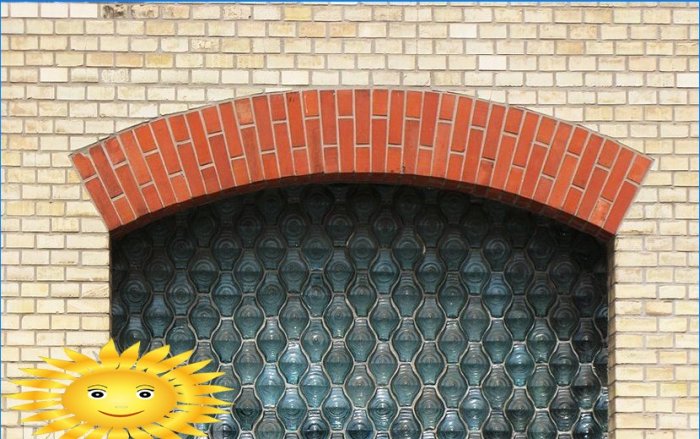

Skakač s lukom ili segmentom

Najpouzdaniji od svih čvrstih linearnih oblika *. Svojevrsni lučni nadvratnik, točnije njegov segment. Ima svod, čiji je polumjer puno veći od polovice udaljenosti između nosača (kao u klasičnom “ispravnom” luku). Postavlja se na isti način kao klinasto i lučno, ali oplata ima određeni oblik. Ima veću nosivost zbog veće duljine i površine nosača (respektivno, manje specifično opterećenje za 1 cm²).

U osnovi je cigla od opeke ista zidana, samo s modificiranom strukturom koja bolje raspoređuje teret. Opće prednosti takvih oblika su odsutnost stranih elemenata (najbolja veza zidanog niza) i hladnih mostova. Nedostatak je složenost izvršenja i vrijeme zadržavanja prije skidanja. Odlikuje ih i originalni izgled. Sve opisane vrste nadvratnika od opeke aktivno se koriste u izgradnji kamina, peći, roštilja. Ovo je izvrsno rješenje za pojavu portala kamenog ognjišta ili peći.

* Čvrsti linearni oblik – prikaz elementa, čije je lice linija koja nije prekinuta unutarnjim ili vanjskim uglom, korakom ili prijelomom.

Jumper testovi na video

svod

U arhitekturi zgrada svodovi se izdvajaju jer se u tradicionalnom smislu ne mogu u potpunosti nazvati otvori vrata ili prozora. Umjesto toga, to su oblici zidova koji uopće nemaju skakače. Svod, zbog svog oblika, visinu zida razrezuje na dva dijela. Prema tome, raspoređuje se i opterećenje, a sila na rubu luka više nije normalna, već tangencijalna. Napon nije koncentriran u području vrha otvora, kao u svim opisanim slučajevima, već se raspršuje i prenosi duž nosivih zidova do temelja. To objašnjava zašto su rubovi svoda tako strmi, ponekad gotovo okomiti..

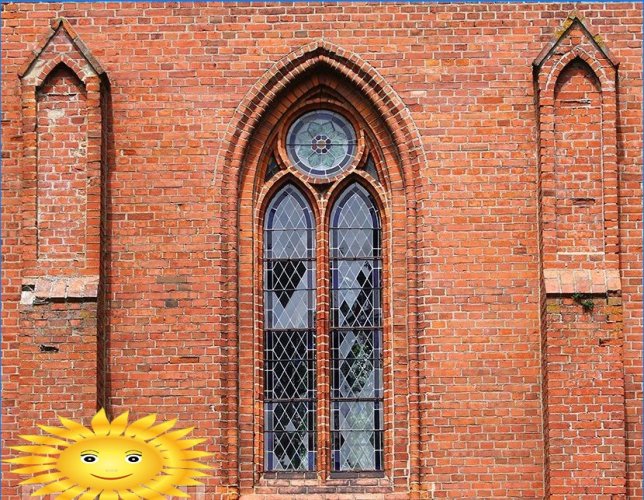

Najupečatljiviji primjer svodovane arhitekture su veličanstveni gotički hramovi. Visina svoda u njima može doseći desetke metara. Upravo je optimalna raspodjela opterećenja ključna za nevjerojatnu trajnost ovih konstrukcija, od kojih su mnoge stare više od 900 godina..

Derivati ​​svodova na prozorima

Postoje dvije popularne sorte temeljene na idejama drevne arhitekture. Oni su križ između luka i svoda..

Toplinski (Dioklecijanov) prozor

Ime je dobio po Dioklecijanovim izrazima (kupelji), gdje je prvi put korišten. Raspored otvora je lučni svod s nosačima na vodoravnom rubu, podijeljen u tri sektora. Odnosno, lučni nadvratnik ima dodatne potpore. Vjerojatno su ovi nosači bili potrebni za strukturnu pouzdanost u dugim rasponima. Razvojem građevinskih materijala izgled prozora je sačuvan samo zbog izgleda (nisu potrebne dodatne potpore).

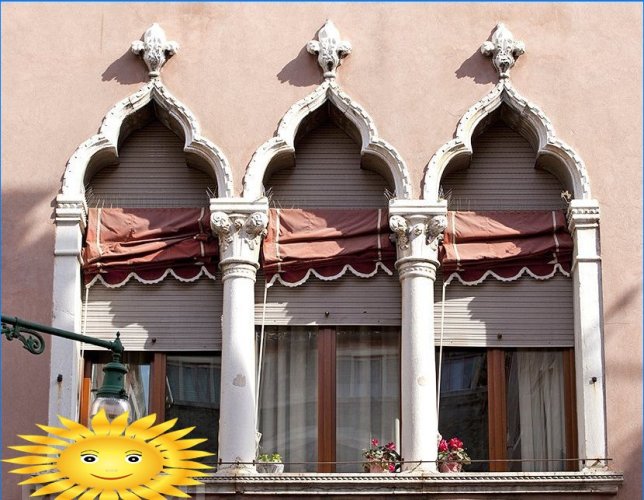

Mletački prozor

Razvijena ideja toplinskog prozora je otvor podijeljen okomitim stupovima (stupovima) na tri dijela. U središnjem gornjem dijelu nalazi se lučni nadvratnik, krajnji dijelovi imaju vodoravni vrh, koji služi kao potporna platforma za stupove. Mletački prozor može se naći u golemim oblicima – prolaznim portalima i potpornim elementima drevnih mostova. Sagrađeni su kao dio vrsnih dvoraca zbog svog jedinstvenog izgleda..

Naravno, danas se mogu stvoriti bilo koji od gore navedenih vrsta otvora. Pouzdanost i nosivost armiranog betona omogućuje vam da ne razmišljate o opterećenjima od polaganja opeke u niskogradnji.

Imajući dovoljnu zalihu sredstava i želje, možete ponoviti bilo koji arhitektonski element koristeći suvremene tehnologije – silikonske i poliuretanske kalupe za štukature, čelične okvire i lijevano betonsko beton. Najpouzdanije i originalnije, po našem mišljenju, rješenje je lučni nadvratnik. Reći ćemo vam kako ga sami stvoriti u jednom od sljedećih članaka..
