Ožičenje: skriveno i otvoreno

Prikriveno ožičenje

U većini privatnih kuća i u gotovo svim stanovima ožičenje je skriveno. Prilikom postavljanja skrivenog ožičenja u ožbukane zidove i stropove probijaju se plitki žljebovi u koje su položene električne žice. Nakon dovršetka instalacije električnog ožičenja brazde su ožbukane cementnim malterom ili alabasterom. Ako se instalacija skrivenog ožičenja provodi u kući u izgradnji, tada nestaje potreba za probijanjem brazda. Prvo se instalira ožičenje, žice se učvršćuju čavlima utaknutim u otopinu između cigle ili pričvršćuju ih na zid alabasterom na nekoliko točaka, zatim se vrši žbukanje zidova i stropa, a žice su ispod sloja žbuke.

Na mjestima gdje su žice spojene, ugrađuju se kutije za podružnice u kojima su skriveni svi zavoji žica. Razvodne kutije moraju se ugraditi uza površinu zida, poravnati s njom. Kutije su zatvorene iz sigurnosnih razloga i estetski plastični poklopci. Za postavljanje utičnica i sklopki koriste se iste razvodne kutije. Izrađeni su od čelika ili plastike. Utičnice i sklopke također se koriste za instaliranje u verziji za skriveno ožičenje. Nakon ugradnje, oni praktički ne strše iznad površine zidova.

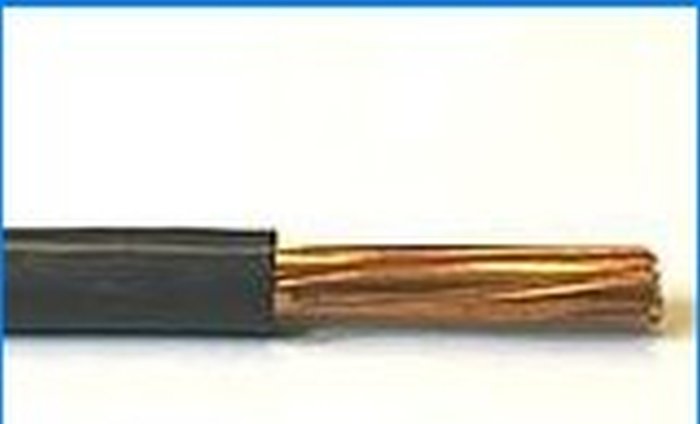

Za ugradnju skrivenog ožičenja koriste se bakrene i aluminijske žice u izolaciji od polivinilklorida, bakar – s presjekom od najmanje 1 mm2, aluminij – najmanje 2,5 mm2. U stanovima se ugradnja skrivenog ožičenja izvodi u kanalima prethodno napravljenim u betonskim zidovima i stropovima. Stoga oni koji žive u stanovima moraju biti vrlo oprezni prilikom prebacivanja različitih električnih žica i zamjene prekidača i utičnica. Da biste zamijenili ili čak razvili električnu žicu koju ste nehotice prekinuli, morat ćete srušiti pločicu koju ste možda nedavno položili, jer u protivnom nećete doći do mjesta gdje su žice spojene..

Otvoreno ožičenje

Otvoreno ožičenje vrši se duž površine zidova i stropova. Za njegovu ugradnju koristite bakrene ili aluminijske žice s gumenom izolacijom, prekrivene slojem polivinilklorida. Također je moguće instalirati bakrene i aluminijske žice s izolacijom od jednog polivinilklorida, ali samo ako žica ima odvajajuću bazu koja odvaja jednu jezgru žice od druge. Električne žice otvorenog ožičenja pričvršćene su na zidove i strop pomoću valjka izrađenih od izolacijskog materijala – porculana. Svaki valjak ima osovinu rupe kroz koju je navučen čavao, koji pričvršćuje valjak žicama na njemu za zid.

Najmanji dio žice koja se koristi za montiranje otvorenih ožičenja: bakar – 1 mm2, aluminij – 2,5 mm2. Kod postavljanja vodoravnog dijela ožičenja duž zidova, žice se polažu paralelno s linijama sjecišta zidova i stropa na udaljenosti od najmanje 100 mm i ne više od 200 mm od stropa ili vijenca. Okomiti dio ožičenja (silazi, usponi) izvodi se okomito na ravninu stropa. U blizini vrata i prozora, žica se polaže na udaljenosti od 100 mm od ruba okvira vrata ili prozora. Valjci za pričvršćivanje žice nalaze se na udaljenosti od 50 cm jedan od drugog.

Prekidači i utičnice s otvorenim ožičenjem nisu pričvršćeni izravno na zidnu površinu, već na posebnim izolacijskim jastučićima od suhog drva i nazivaju se kutije za utičnice. Utičnica je dugačkim vijkom pričvršćena na zid, a na nju se pričvršćuju prekidač ili utičnica s dva mala vijka. Sami prekidači i utičnice za površinsko ožičenje razlikuju se od onih namijenjenih skrivenom ožičenju i po izgledu i načinu montiranja na zid, budući da se zbog specifičnosti ugradnje nalaze ne u zidu, već na njegovoj površini. U podrumu kuće, zbog opasnih uvjeta (vlaga, provodni podovi i zidovi), prekidač se ne može postaviti, već se postavlja na kuhinjski zid. Danas je otvoreno ožičenje u kućama rijetko, ali ovisi o tome gdje. U kući s drvenim zidovima drugo ožičenje je jednostavno nemoguće.
