Izgradnja i ugradnja krovišta za stojeće šavove

Sadržaj članka

• Opcije dizajna
• Pojmovi i definicije
• Krovni krovni materijali
• Željezo
• aluminijum
• Bakar
• Cink-titan
• Vrste šavova šavova
• Tehnologije šavova na krovu
• Alati, pribor
• Postupak ugradnje šavova na krov
• Pripremni rad
• Glavni radovi

Krov od šava je konstrukcija metalnih traka, mehanički povezanih bravom s rubova samih traka. Uređaj takvog krova vlastitim rukama dostupan je bilo kojem vještom vlasniku. Dovoljno je odabrati pravi materijal, pripremiti alate i izvršiti pripremne radove. Želimo vam reći o materijalima, načinima pričvršćivanja traka, alatima, a također i malo o cijeni problema..

Vjeruje se da je krov od šava nešto ravno, ravnomjerno, dosadno. Ali sada postoje alati i pribor koji vam omogućuju stvaranje nestandardnih i zanimljivih rješenja.

Opcije dizajna

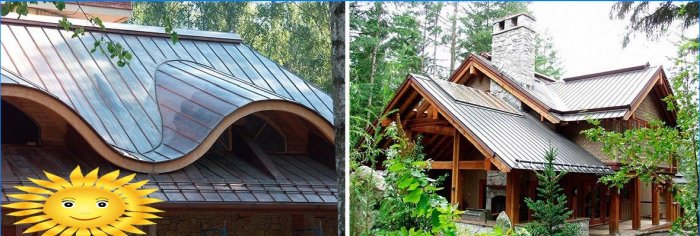

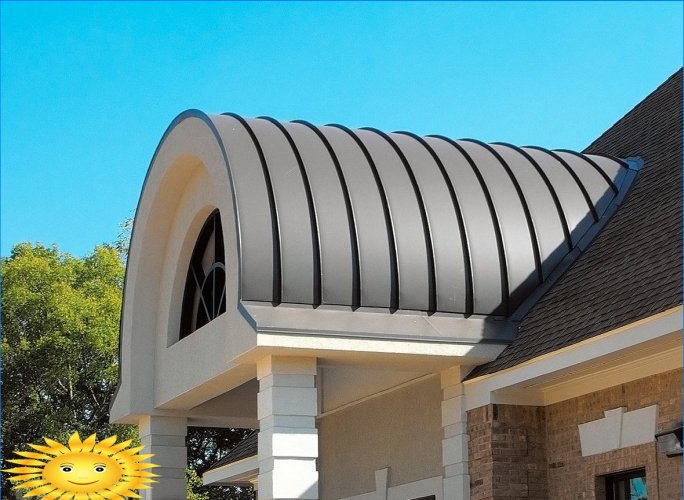

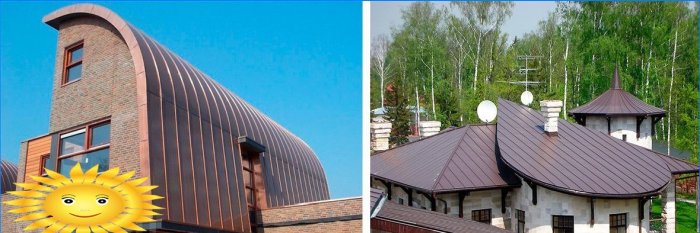

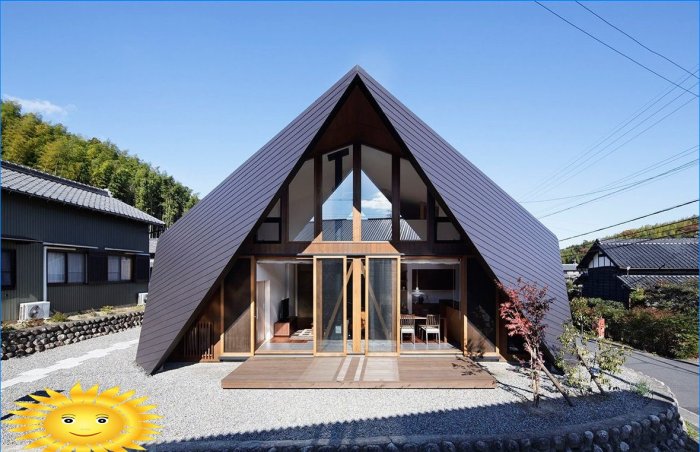

Metalni krov sa presavijenim spojem može biti gotovo ravan (minimalni nagib – 7 °) ili strmi, imati složen i ravnomjerno zaobljen oblik. Fleksibilnost metala i zapečaćeni šav omogućuju vam izradu zabavnih krovova s ​​najoriginalnijim dizajnom.

Ponekad je metalni pokrov sa sklopljenim spojem samo dio krova kako je planirao dizajner.

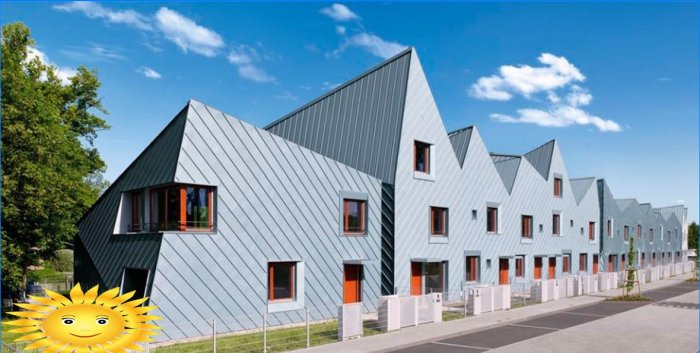

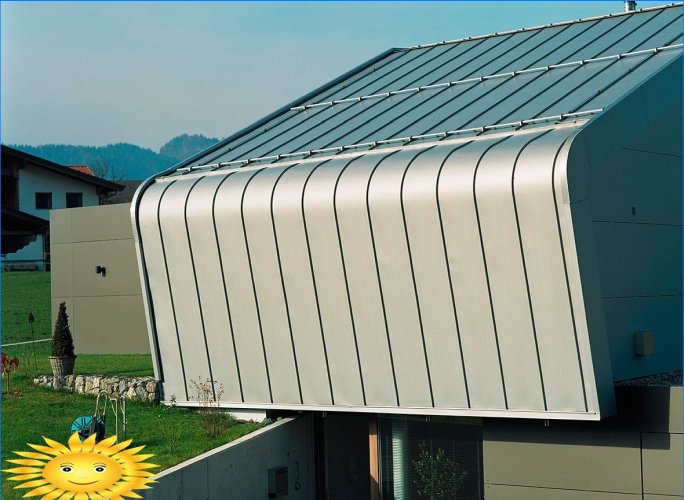

A neki arhitekti na taj način pokrivaju ne samo krov, već i pročelja kuća..

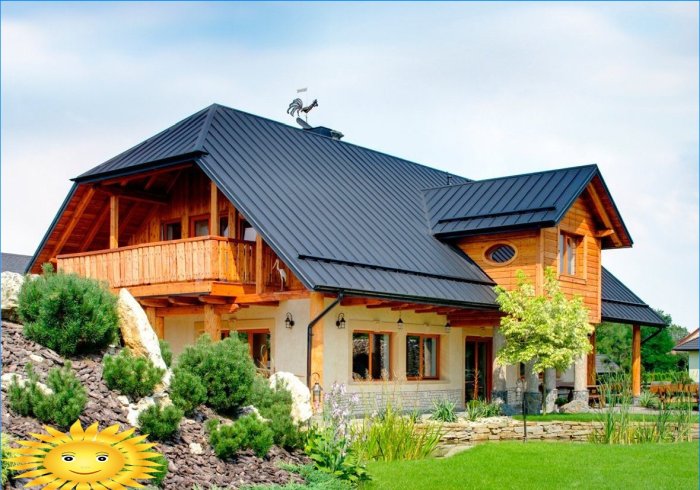

Estetika sklopljenog krova je raznolika, a uređaj i tehnika ugradnje nisu vrlo složeni. A vaš dom može biti strog ili ćudljiv..

Pojmovi i definicije

Definirajmo osnovne pojmove koji se koriste u proizvodnji krova od šava. Malo ih je:

1. Preklop – povezivanje metalnih traka međusobno kovrčavim savijanjem ruba. Brava se postiže uskom bez upotrebe brtvila i u većini slučajeva je popravljiva.
2. Slikarstvo je profesionalni naziv za pravougaonu metalnu traku pripremljenu za spajanje šavova. Spojni rubovi platna imaju profil pripremljen za zatvaranje.
3. Klammer – element za pričvršćivanje slika na krovnu letvu. Postoje pokretne i fiksne stezaljke. Koristi se fiksni zarez s duljinom mreže ne većom od 6 m (prema drugim izvorima – 10 m). Zbog sezonskog širenja metala, klizna (pomična) stezaljka koristi se na duljim slikama..

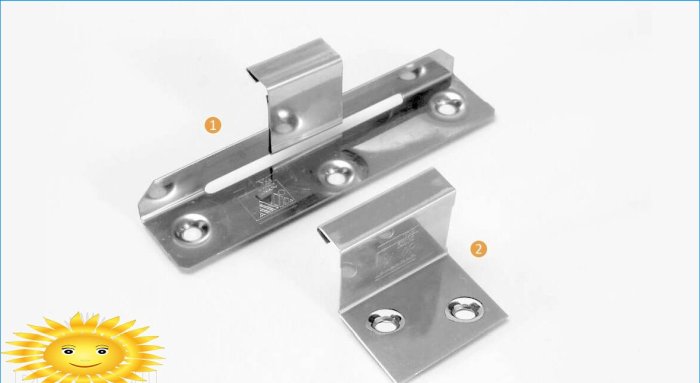

Klizne (1) i fiksne (2) stezaljke

Krovni krovni materijali

Materijal za izradu krova od šava može biti valjan ili u obliku izmjerenih segmenata. Debljina traka je mala (obično 0,5-0,7 mm), tako da je moguće organizirati bravu, ali ne previše – tako da čvrstoća i krutost cijele konstrukcije i dalje ostane visoka.

Najčešći metali i legure (cijene su početkom 2017.).

Željezo

Opcije slikanja od čelika:

• pocinčani;
• ne pocinčano za slikanje;
• s obojenom polimernom presvlakom.

Antikorozivni sloj cinka može imati različitu debljinu i način primjene, što utječe na trajanje njegovog vijeka trajanja. Polimerni premaz je najčešća opcija, ali je sklon sunčevom blijeđenju.

Trošak materijala ovisi o proizvođaču, sastavu legura i premazu. Zavojni čelik debljine 0,5 mm može koštati od 150 do 220 rubalja / m². Pocinčani čelik – 250 rubalja / m², s poliesterskim premazom – 350-500 rubalja / m², s Pural polimerom koji preporučuju stručnjaci – 650-800 rubalja / m².

Prosječni vijek trajanja čeličnog krova je 30-60 godina.

Dodana je krutost profiliranjem platna

aluminijum

Lagan metal otporan na koroziju. Smanjuje opterećenje rafter sustava i građevinskih nosača. Aluminij se može slikati. Životni vijek 80-100 godina. Pričvršćivanje na podlogu je poželjno plutajućim stezaljkama zbog velikog temperaturnog širenja. Proračunski materijal. Zavojni aluminij debljine 0,7 mm košta oko 850 rubalja / m².

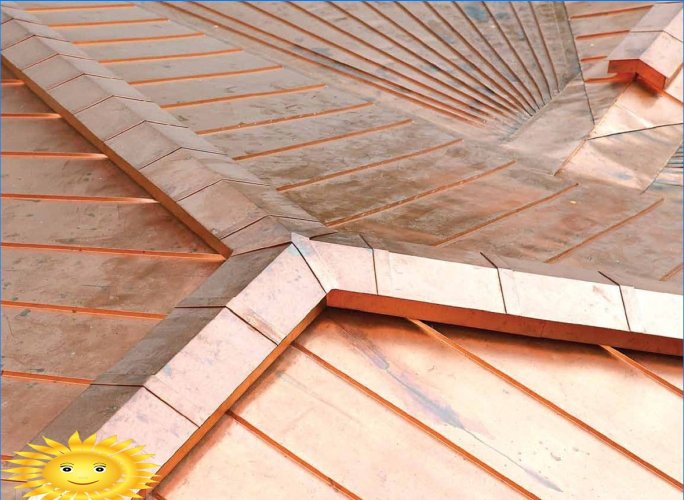

Bakar

Lakši je od čelika, mekan, fleksibilan i lijep metal. Sve dok je krov nov, samo sja na suncu. S vremenom se prekriva oksidnim filmom (patina) – stječe smeđe, a zatim i zelene nijanse. Fleksibilnost metala omogućuje njegovo korištenje za izradu krovnih reljefa, valova, zaobljenih greda i drugih arhitektonskih užitaka. Mekoća bakra zahtijeva pažljivo sastavljanje i njegu. Bolje imati plemenitu patinu nego ogrebotine na poliranom metalu.

Ako takav krov ne dodirnete nepotrebno, trajat će 100 godina i svih 200!

Nedostatak je cijena. Zavojni bakar debljine 0,6 mm košta 2,9-3,8 tisuća rubalja / m². Međutim, s takvim životnim vijekom vrijedi svog novca i izgleda vrlo bogato.

Cink-titan

Izdržljiva i izdržljiva legura cinka legure titana, aluminija i bakra. Izgled ne prolazi kroz značajne promjene tijekom vremena. Popravljivo – oštećeno područje može se lemiti kositrom. Kapricalan prilikom instaliranja. Takvi su krovovi uobičajeni u Europi i SAD-u. Taj se materijal uglavnom uvozi, pa ćemo cijenu naznačiti u eurima – 35-50 eura / m² (role i listovi debljine 0,7 mm).

Uvjeti instalacije:

• polaganje na čvrsti sanduk;
• kontakt sa čelikom, bakrom, nekim vrstama drveta (ariš, hrast) nije dopušten;
• ne položite na hidroizolacijski materijal;
• ugradnja se vrši samo u toplom razdoblju (najmanje +7 ° C);
• kvalifikacije i iskustvo instalatora su važni.

Trajnost – 100-150 godina.

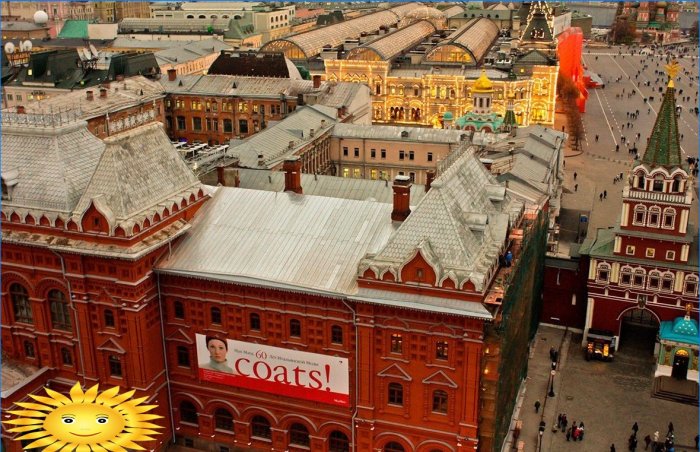

Povijesni muzej (Moskva). Pokrivanje krovova od cink-titana već više od 100 godina kao novo.

Vrste šavova šavova

Po načinu savijanja razlikuju se:

• pojedinačni pregib;
• dvostruki pregib.

Prema lokaciji:

• stajati;
• ležeći;
• kutni.

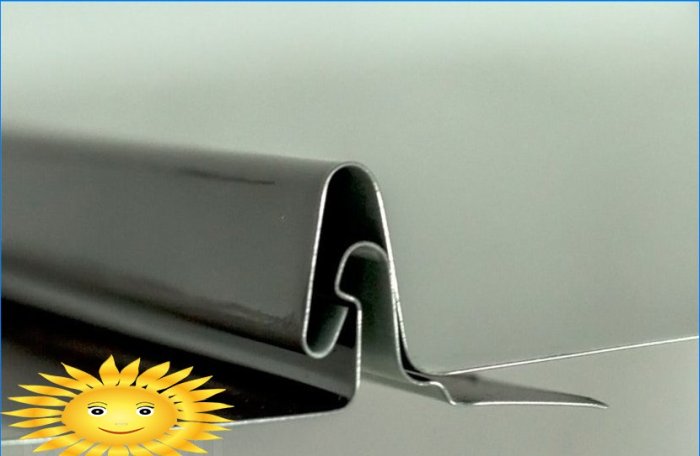

Dvostruki preklop – pouzdaniji od jednostruke i apsolutno uske veze.

Nagib šava koristi se u vodoravnim šavovima za spajanje kraćih traka u jednu dugu. Zavoj bi trebao biti usmjeren prema nagibu krova.

Stojeći šavovi koriste se za izradu vertikalnih šavova koji obavljaju dodatnu funkciju učvršćivanja rebara.

Kutni zglobovi se ponekad koriste na krovovima s nagibom većim od 45 °, za potkrovlje, ograde. Polaganje: vodoravno, okomito, dijagonalno.

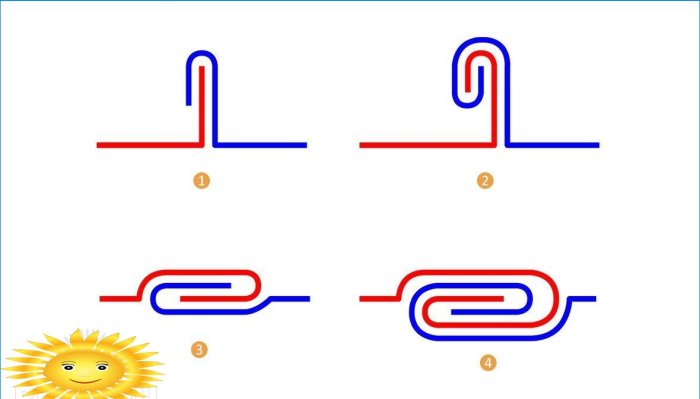

1 – stojeći samac; 2 – stojeći dvostruki; 3 – ležeći singl; 4 – ležeća dvostruka brava

Tehnologije šavova na krovu

Tehnologije oblikovanja krova ovise o korištenom materijalu i dostupnim alatima. Razlikuju se u načinu dobivanja profila za zaključano spajanje:

• formiranje profila šava ručno – s čekićima i posebnim uređajima;
• stvaranje pregiba ručnim strojem za savijanje lima;
• stvaranje šava s sklopivim strojem;
• gotovi profili (samo sa zaključavanjem).

Prva tradicionalna metoda zahtijeva iskustvo, vještinu, dugotrajno i dugo.

Druga metoda troši manje vremena i ne zahtijeva kupnju skupih strojeva..

Treća je izvrsna opcija za krovne posade.

Četvrti je idealan za one koji nisu previše sigurni u svoje sposobnosti limarija ili kojima je vrijeme provedeno na krovištu skupo.

Alati, pribor

Za dobivanje spoja šava koriste se posebni alati. Moguće je oblikovati presavijeni profil pomoću različitih tehnoloških metoda koristeći odgovarajuće alate..

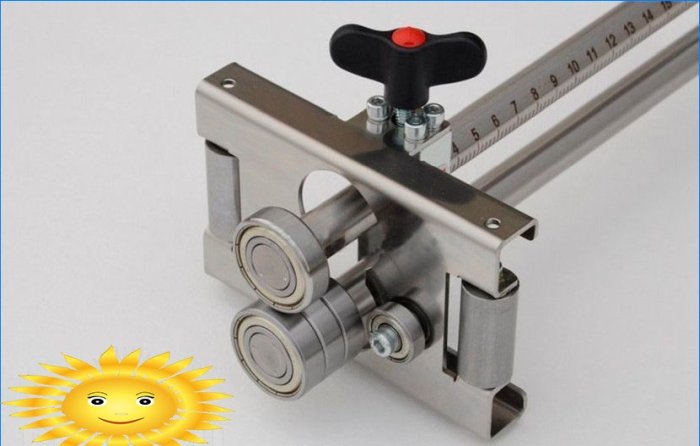

Ručni stroj za savijanje valjka za oblikovanje profila šava

Takav alat možete kupiti ili izraditi sami. Usporedite rad strojeva na videu.

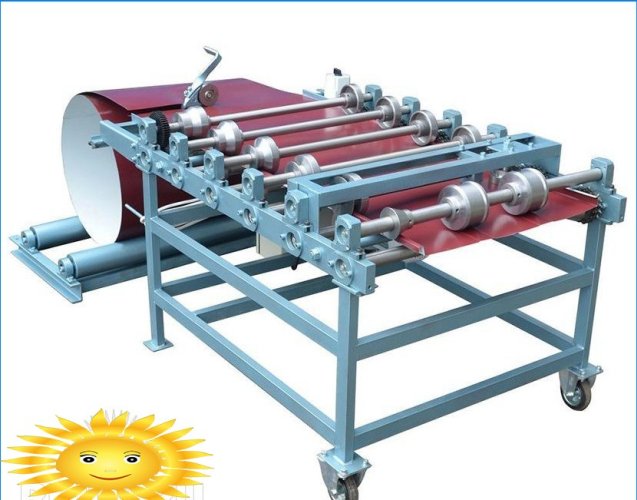

Strojevi za profil sljedeći su, profesionalniji korak. Mogu biti ručni, električni, automatski – pitanje izvedbe i proračuna.

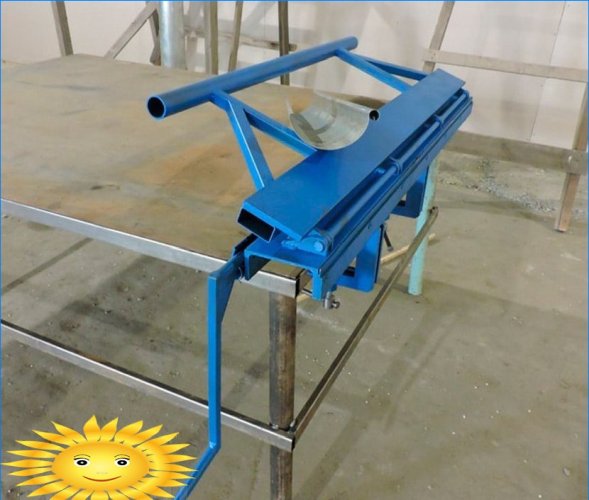

Stroj za sklapanje

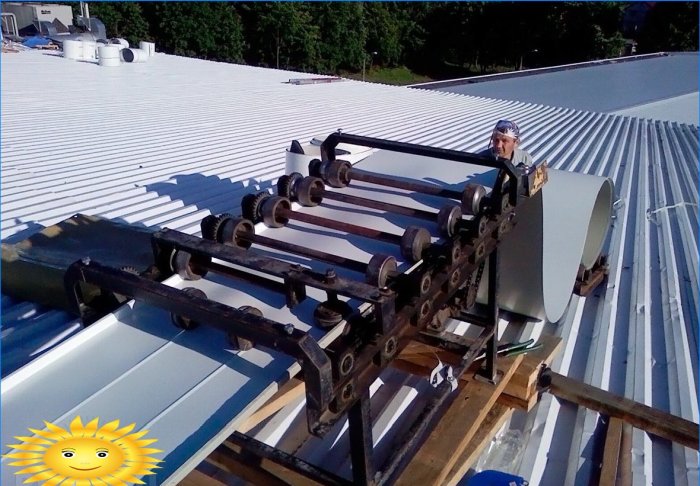

Stroj za valjanje – rebra i ukrućeni

Također možete zatvoriti ili namotati šav koristeći različite alate..

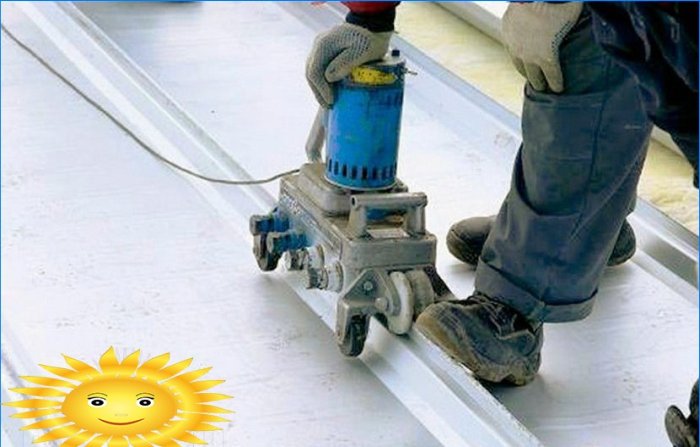

Električni sklopivi stroj

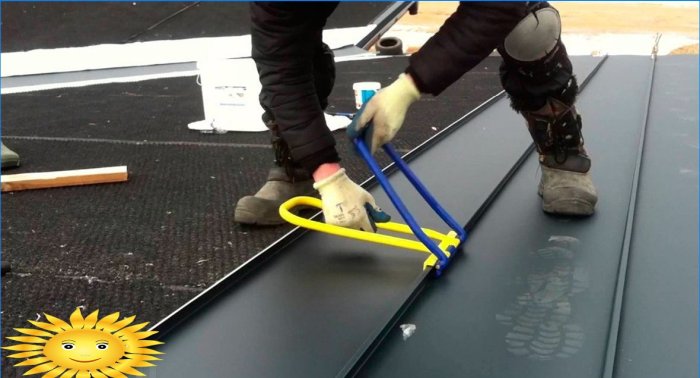

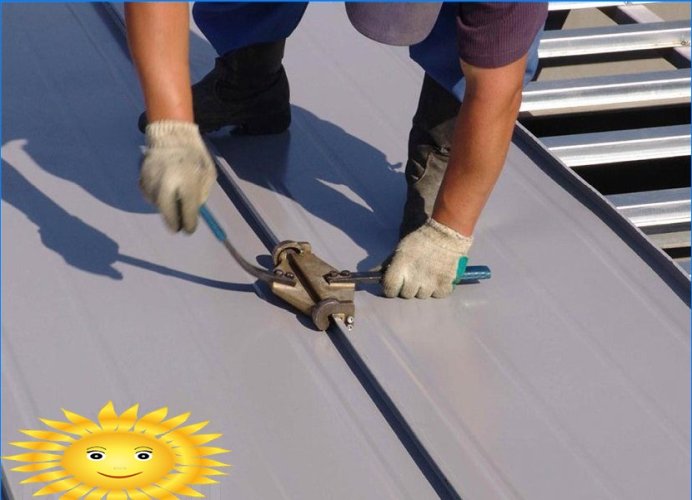

Univerzalni okvir za ručno zatvaranje preklopa

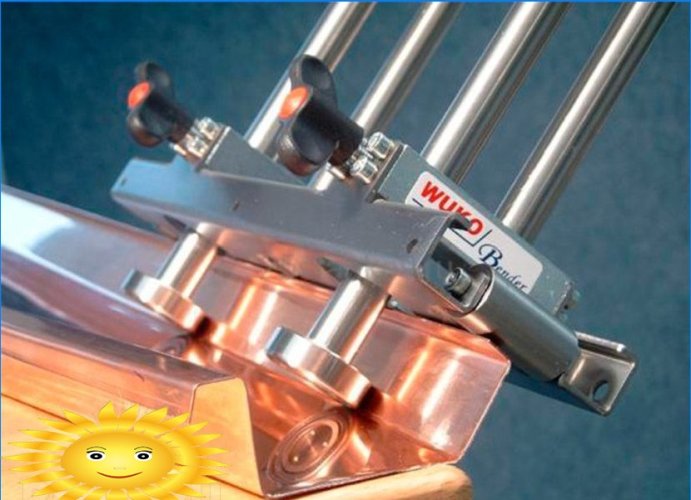

Ručni alat za savijanje

Pored ravnine krova potrebno je metalne rubove i provale krova prekriti, zaobići krovne prozore i dimnjake.

Možete si olakšati život koristeći gotove komponente – dodatne elemente:

• slika s grebenom (ventilirano ili redovito);
• doline doline (unutarnji kut formiran krovnim padinama);
• kapalice (odvod kondenzata);
• uglovima;
• vijenac, prednji, krajnji trak.

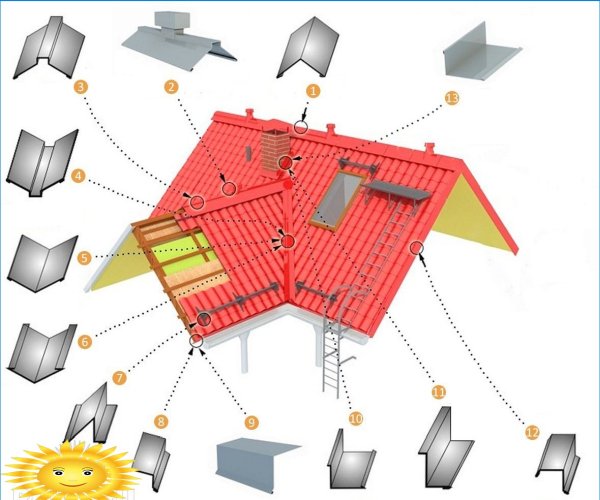

Dodatni elementi: 1 – jednostavan greben; 2 – aerator s figurnim klizaljkama; 3 – figurirana klizaljka; 4 – vanjska kovrčava dolina; 5 – vanjska dolina; 6 – unutarnja dolina; 7 – držač za snijeg; 8 – traka vijenca (valovita ploča); 9 – vijenac; 10 – susjedni zid; 11 – vanjski spoj; 12 – pediment; 13 – zidni profil

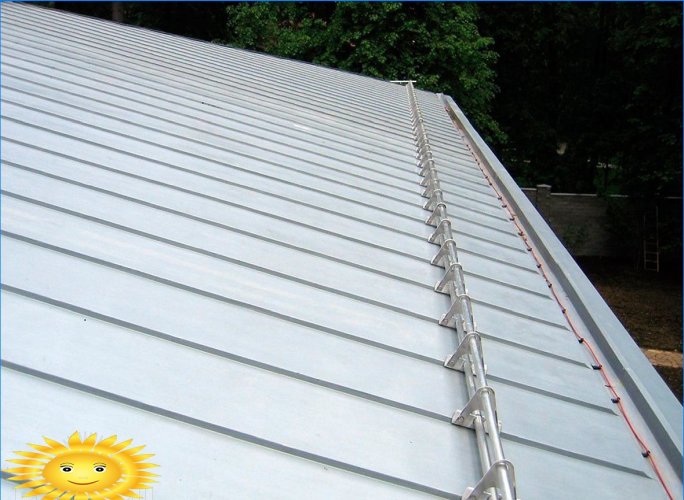

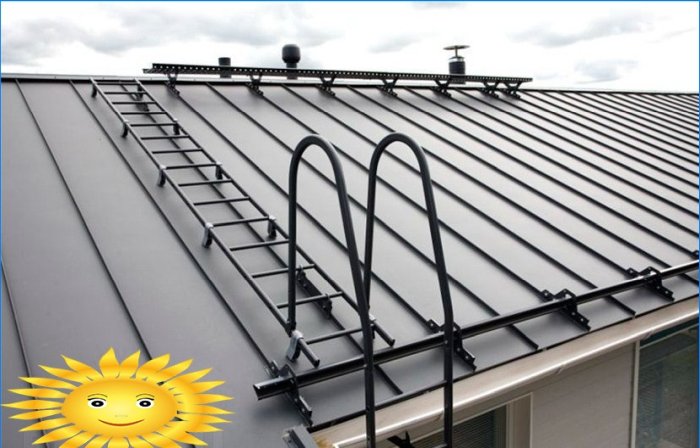

Ne zaboravite navesti sigurnosne elemente. Da biste zadržali snijeg i spriječili njegovo urušavanje lavina, postavite držače za snijeg u obliku posebnog profila slika ili pojedinih elemenata. Ako namjeravate ići na krov, opremite ga jakom ogradom, do struka za odraslu osobu..

Postupak ugradnje šavova na krov

Prije početka rada trebate prikupiti sve materijale, komponente, pričvršćivače i alate. Proračun materijala prije kupnje vrši se uzimajući u obzir rezanje i s malom maržom.

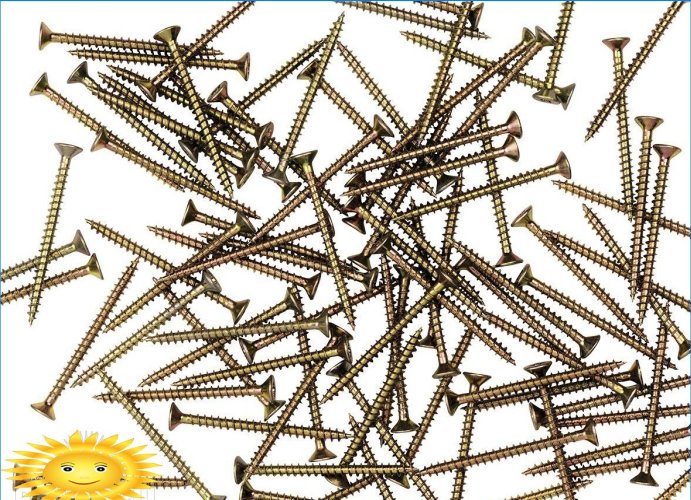

Pričvršćivači moraju biti odabrani prema osnovnom metalu: za bakarne slike – od bakra ili nehrđajućeg čelika, za ostale – od nehrđajućeg ili pocinčanog čelika.

Pripremni rad

Prije polaganja slika, morate obaviti pripremne radove: sanduk, hidro, toplinsku i zvučnu izolaciju.

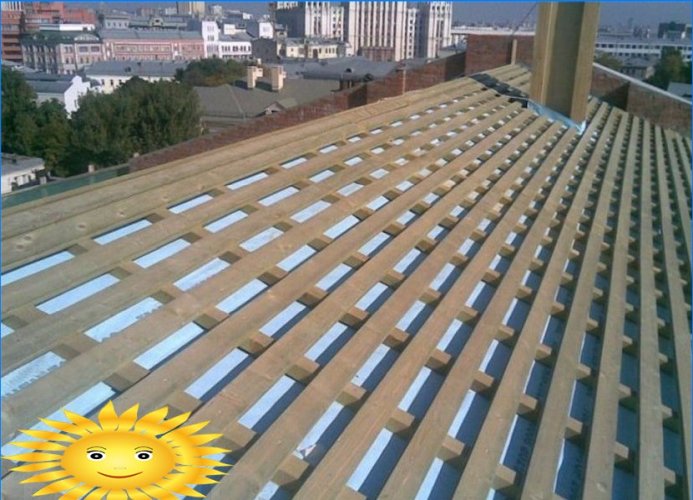

Letva može biti čvrsta ili rijetka. Preporučljivo je položiti bakar i aluminij na čvrstu površinu izrađenu od šperploče otporne na vlagu ili OSB (debljine 12 mm) ili ploče od jezika i utora od 25 mm.

Za ostale materijale, morate se voditi preporukama za korak letve, ovisno o debljini metala, širini slike i značajkama rafter sustava. Najčešće je nagib 50–150 mm. Drvo treba odabrati čisto, gusto i osušeno – kako ne bi došlo do deformacija i oštećenja organskim tvarima. Poželjna impregnacija – antiseptici, ulje za sušenje. Sama struga ne bi trebala stvarati nepravilnosti na površini – izbočine i udubljenja. Ugradnja dasaka započinje od streha i vodi do grebena.

Dodatne oplatne ploče postavljene su pod snježne držače, mostove, ograde.

Pod neprekidnim sandukom se postavlja film protiv kondenzacije. Za uštedu topline ugrađena je toplinska izolacija. Preko sanduka razvaljajte i popravite zvučno izoliranu traku (platno) s građevinskim nosačima.

Glavni radovi

Još uvijek na zemlji, morate napraviti sve elemente krova – slike, oblikovane letvice, oluke, vijenac, prednje i frontalne trake. Ako duljina padine nije višestruka od širine slika, potrebno je napraviti uže pruge. Ovdje su moguće dvije mogućnosti: obje su ekstremne slike sužene ili samo jedna – pitanje simetrije i dizajna. Ako krov ima složen oblik, pruge mogu biti pravokutnih ili isosceles trokuta. Duljina pojasa trebala bi ostaviti nekoliko centimetara do grebena nepokrivenog za ventilaciju (ako je predviđen). Tada je ovo mjesto sastavljeno s odgovarajućim dodatkom.

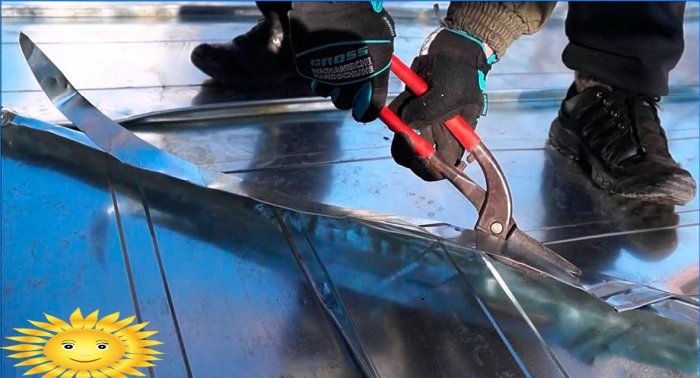

Ako je potrebno, napravite rez u metalu, preporučljivo je odmah ukloniti piljevinu i zaštititi rez prikladnim spojem (za čelik).

Zatim se rad premješta na krov. Montirajte kuke-nosače ispod oluka i samih oluka. Postavljene su kapljice za odvod kondenzata (s izoliranim krovom). Pričvrstite doline i prednju ploču. Pričvrstite trake vijenca na samorezne vijke.

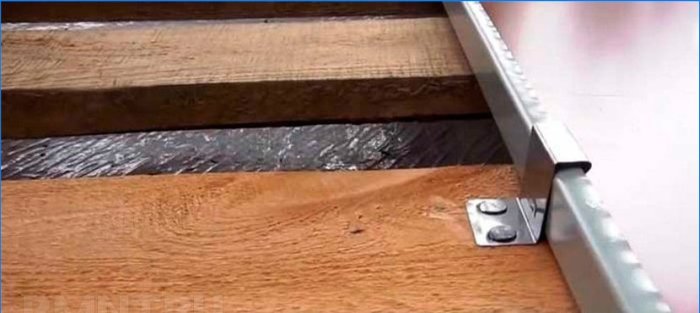

Uz pomoć stezaljki, prvi list je fiksiran. Njegov se profil razlikuje od običnog panela.

Točnost postavljanja prve slike ključ je ispravne ugradnje cijelog krova. Savijte stezaljku na mjestu kako biste učvrstili traku.

Između platna i vijenca trebao bi postojati pravi kut – kontrola s velikim kvadratom. Rubovi slika iznad vijenca su izvana presavijeni ispod trake vijenca – kako bi se povećala nepropusnost.

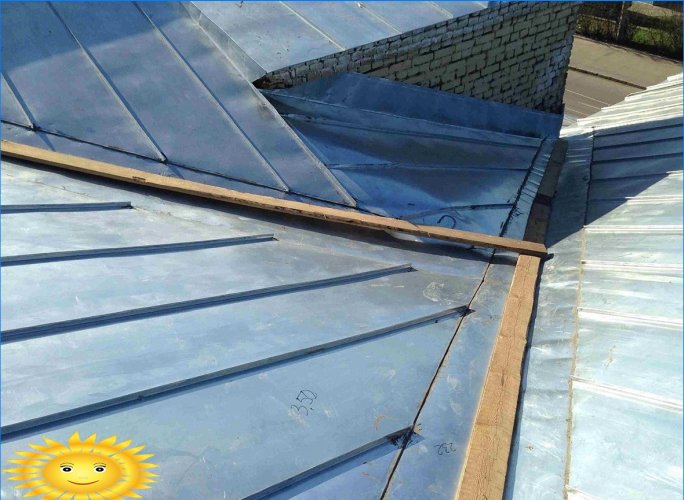

Ako na krovu postoje doline, instalacija počinje od ovih traka. Ponekad je položena jedna dolina, ponekad dvije – gornja i donja. Zatim se oznake nanose na komplement. Strani kraj vijenca doveden je ispod vijenca. Oznake na stranama potrebne su za uredno postavljanje slika uboda. Na tim se mjestima pod rubovima ploča nanosi brtvilo..

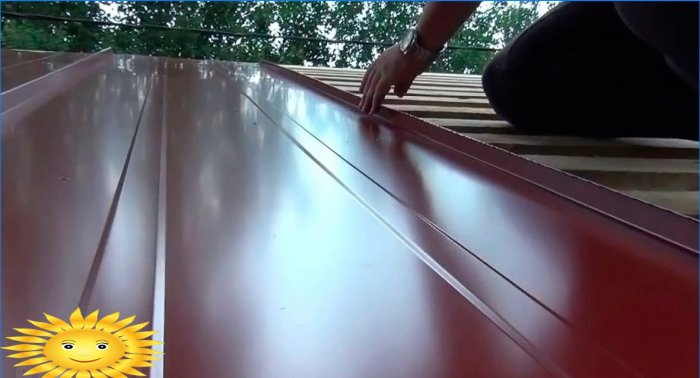

Druga ploča, treća i tako dalje, postavljena je na početnu ploču s odgovarajućom stranom. Provjerite okomitost rabate, ako je potrebno, tapkajte traku drvenim klinovima tako da se trake usko priležu. Sve su slike fiksirane stezaljkama.

Kada se tkanina sastavi na jedan od načina (ručno, s poluautomatskim ili automatskim strojem), formira se šav – jednostruki ili dvostruki. Ako se za ugradnju koriste samozaključavajuće slike, tada je za njihovo “kotrljanje” dovoljno samo pritisnuti nogom na budući šav.

Ako je potrebno proći ventilaciju ili dimnjak kroz krov, zaobići drugu konstrukciju, izrezati rupu s manjim presjekom unaprijed ili na mjestu na slici, izrezati radijalno na željenu veličinu, preklopiti dodatak i stisnuti ga oko ugrađenog predmeta. Ako dio strukture utječe na nekoliko slika, izrežite okov s dodatkom.
