Uređaj rafter sustava. nijanse

Krovovi na zabatima bitno se razlikuju samo po načinu rasporeda splavi – visećim ili slojevitim – što izravno ovisi o duljini raspona. U ovom ćemo udžbeniku pokriti oboje i upotrijebiti skup osnovnih pojmova.

Visina potkrovlja– udaljenost od vrha zida (mjesto splavi na zidu), bilo od gornje ravnine Mauerlat-a, ili od gornje ravnine podne grede do gornje točke grebena zabatnog krova.

Projekcija radnog dijela splavi(u daljnjem tekstu – projekcija splavi) – udaljenost od grebena do točke oslonca splavi na zidu ili podne grede vodoravno.

Izrezati– spajanje (spajanje) drvenih dijelova stvaranjem sidra i sjedala ili vezom ili zaustavljanjem od tijela stabla samog elementa. U osnovi su zarezi ojačani raznim sidrima – drvena sječka, navojna šipka (vijci), samorezni vijci, turbopropiri.

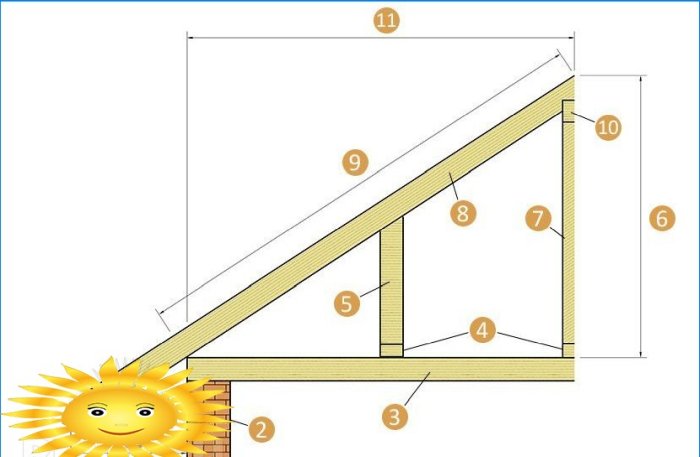

1 – krovni prekrivač; 2 – zid; 3 – snop; 4 – krevet; 5 – srednji stalak; 6 – visina potkrovlja; 7 – središnji stalak ili “headstock”; 8 – rafter; 9 – radni dio splavi; 10 – klizati; 11 – projekcija radnog dijela splavi

Ostatak osnovnih pojmova dan je u prethodnim člancima..

Njihova funkcija u potpornom području može značajno utjecati na dizajn splavi. Podrška su tri vrste.

1. Podrška bez rezanja i rezanja. Koristi se samo na privremenim, pomoćnim zgradama ili za krov koji ne nosi značajna opterećenja. U takvim je slučajevima instaliran snažni klin veličine..

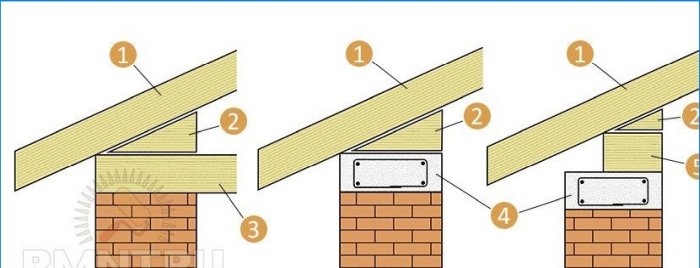

Podrška bez rezanja: 1 – splavi; 2 – klin; 3 – snop; 4 – armopoje; 5 – mauerlat

2. Podrška na punoj ili krajnjoj liniji. Rafteri se oslanjaju na gredu ili Mauerlat na područje cijelog reza ili na krajnji zub. U ovom slučaju, za stvaranje krovnog nadvoja ugrađuje se podloga ili je montirana dodatna kontra rešetka. Obično se ovom metodom pribjegava kada je duljina kosine približno jednaka duljini jedne jedinice materijala (daske, drva) usvojene za nogavicu splava (u pravilu 5–6 m). To se radi kako se splavi ne bi zalijepili u radni dio..

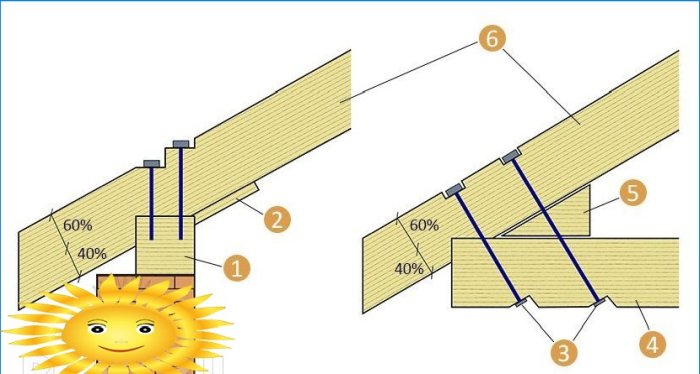

Nosač na cijelom rezu ili završnom zubu: 1 – greda; 2 – krajnji zub; 3 – klin; 4 – rez; 5 – studs s maticama; 6 – splavi

3. Podrška na srednjem rezu. Noga splava ostaje čvrsta od grebena do ruba krova, to jest, ekstremni dio nosača splava obavlja funkciju pregiba. Najčešća opcija s nagibom duljine većom od 5 metara. U ovom slučaju spajanje splavi je neizbježno. Prorez pruža dodatno prianjanje za krutost, a dovoljna duljina nosača splava jamči optimalnu duljinu prekrivanja krova. Dubina ureza u nogu splava ne smije prelaziti 40% njegove visine.

Podupirač na međuprostoru: 1 – Mauerlat; 2 – potporna traka; 3 – studs s maticama; 4 – snop; 5 – klin; 6 – splavi

Da biste vlastitim rukama stvorili zagradni sistem za sljemenjake, trebat će vam komplet tesarskog alata:

1. Električni alati – kružna pila, ubodna testera, snažna bušilica s setom “perja” za drvo.
2. Ručni alati – pile, sjekira, čekić, klackalica, set dleta, ključevi.
3. Mjerni instrument – mjerač vrpce, razina, hidrorazina, obično, kabel, klip.

Trening

U pripremi za rad potrebno je stvoriti crteže ili skice. Da biste to učinili, morate odlučiti o izboru načela krovnog uređaja i nacrtati određene čvorove:

1. Sklop nosača rafterijskih nogu. Ovdje je potrebno uzeti u obzir lokalne uvjete – materijal zidova i udaljenost između njih.
2. Klizati. Ovo je jednako važno područje i metoda povezivanja splavi mora se odabrati unaprijed, na temelju dimenzija izbočenja splavi, raspona i debljine greda.
3. Izbor materijala za rešetkasti sustav. Ako su odabrani čvorovi koji omogućuju prolazni estrih širine, tada debljina nosača splavi mora biti najmanje 60 mm. Ako splavi takve snage nisu potrebni, odaberite drugu verziju nosača za krov (na primjer, “u sloju”).

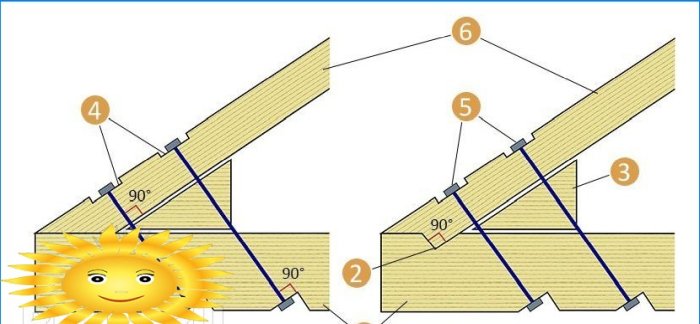

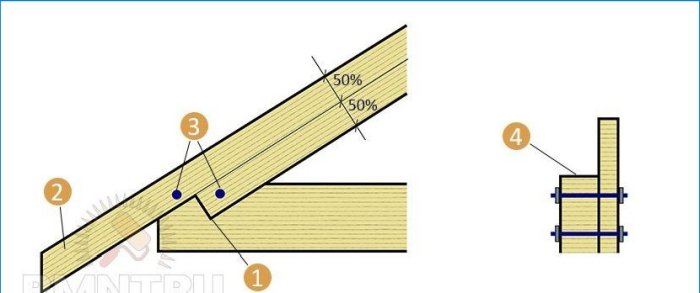

Prekrivanje reza: 1 – rez na bočnoj strani grede; 2 – polazak; 3 – studs s maticama; 4 – pogled odozgo

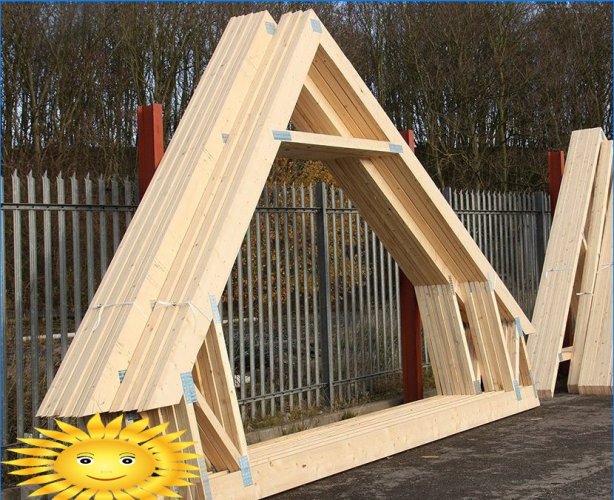

Viseći splavi za mali raspon

Način konstrukcije splavi sustava bez posrednih nosača primjenjiv je samo u slučaju malog raspona – do 6 metara. Kao što je spomenuto u prethodnom članku, u ovom slučaju se za zatezanje koristi podne greda ili rafter. Razmotrit ćemo dvije mogućnosti za ugradnju splavi.

Opcija 1. Sa podom

Ova metoda je prikladna ako je moguće organizirati grubi pod duž greda poda.

Postupak rada:

1. Namjestite grubi pod od neobrađenih dasaka i ostataka materijala.
2. Označite Mauerlat ili grede – korak, urezi. Povucite kabel preko buduće klizaljke. Obavezno provjerite obod.
3. Na pod nanesite materijal za splavi.
4. Odaberite najbolju opciju za lokalno pričvršćivanje greda.
5. Zanatske dvije krovne rešetke *.
6. Instalirajte krajnje rešetke pomoću privremenih nosača (svjetionika).
7. Provjerite ispravnu ugradnju, usklađenost s razinama i tolerancijama.
8. Ostatak rešetki napravite i instalirajte prema veličini rešetki svjetionika na vijcima i čavlima. Istodobno, trebalo bi biti moguće ispraviti visinu i dimenzije.
9. Nakon ugradnje svih rešetki, treba ponovno provjeriti usklađenost s razinama i dopuštenim razinama.
10. Konačno puštanje rafter sustava – ugradnja kravata, nosača, turboprop i drugih elemenata predviđenih projektom.

* ODtropska farma – jedan cjeloviti element rafter sustava.

Opcija 2. Bez podnice

U ovom slučaju, preklapanje nije uređeno, tlocrtni prostor kombinira se s potkrovljem.

Postupak rada:

1. Pažljivo izmjerite dimenzije na mjestu instalacije.
2. U skladu s lokalnim dimenzijama i uvjetima, odaberite način da se poduprite nogavicu raftera i vežete greben, mogućnost rezanja nagiba.
3. Napravite poligon koji ponavlja dimenzije raspona i projekciju splavi. Instalirajte sustav zaustavljanja na vodoravnu rešetku ili radnu ploču, vodeću ploču u konstrukcijski položaj u rešetkama.
4. Izgradite jednu eksperimentalnu krovnu rešetku.
5. Podignite rešetku na mjesto ugradnje i instalirajte je na privremene pričvršćivače.
6. Odaberite lokalno sječu i izvršite rezanje za pokusnu farmu.
7. Ispravljanje dimenzija, kuta i strukture po potrebi.
8. Nakon postizanja visokokvalitetnog slijetanja, konačno popravite rešetke i spustite ih na odlagalište.
9. Ispravite graničnike poligona (radne ploče) prema predlošku.
10. Izgradite potrebni broj krovnih rešetki pomoću eksperimentalnih rešetki kao predloška.
11. Na točkama sidra napravite posjekotine ili otiske stopala.
12. Ugradite i otkopčajte brojne krovne rešetke u dizajnerskom položaju.

Često projekt predviđa objedinjavanje prostora na velikim rasponima – do 9 metara. U ovom slučaju su također potrebni viseći splavi sa špirom. Takvi projekti nužno moraju uzeti u obzir tri točke:

1. Rafter noga mora biti izrađena od dasaka debljine najmanje 75 mm i širine 200-250 mm.
2. Svi rezovi, sidrišta, točke parenja moraju se zategnuti proreznim navojem (ukosnicom) promjera najmanje 12 mm. Zasigurno je da zglobove ravnina prekrivate stolarskim ljepilom..
3. Razina ugradnje rafter grede (zatezanje) – od 1/2 do 2/3 visine potkrovlja.

Inače, tehnologija za ugradnju šipki ponavlja opisane opcije.

Rogovi

Za uređaj ove vrste krova bit će potrebne razvijene stolarske vještine. Ova vrsta splavi pogodna je za velika raspona i u slučaju kada se potkrovni prostor planira koristiti zasebno. Prije samog postavljanja šipki potrebna je dodatna priprema:

1. Pod vertikalnim nosačima treba postaviti dasku – ploču ili drvenu debljinu od najmanje 60 mm.
2. Budući da krovne rešetke imaju veći broj elemenata, montiraju se samo lokalno. Ovo može zahtijevati uređaj za skele.
3. Mauerlat je obavezni element sustava. Treba ga učvrstiti na oklopni pojas sidrištima i spojiti na uglovima reznicama polu-drva.

Debljina ploče za rafter noge i međupostojeće nosače (ako postoje) je najmanje 50 mm sa širinom od 150 mm. Preporučljivo je da središnju potporu (headstock) napravite od šipke 100×100.

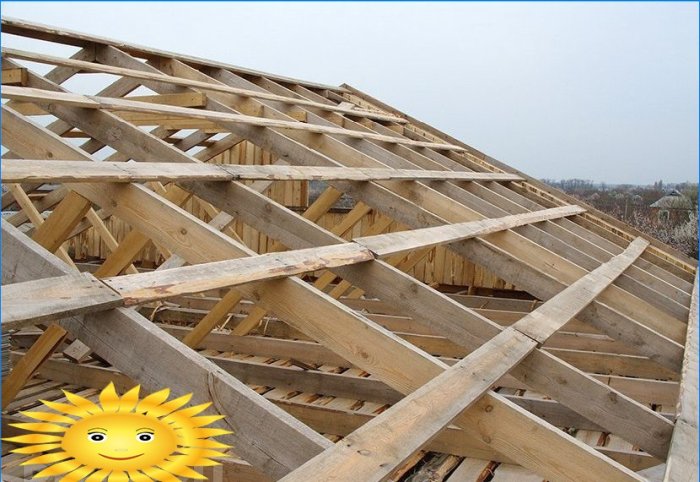

Ugradnja splavi. Postupak rada:

1. Instalirajte Mauerlat. Obično se postavlja na unutarnju ravninu nosivih zidova. Na temelju činjenice da je debljina zida očito gušća od širine Mauerlata, udaljenost do ruba zida omogućit će mu da se izolira. Spajanje elemenata – samo kroz izrez s pričvršćivanjem zagradama ili vezicama.
2. Ugradite niz središnjih nosača na krevet, pričvršćujući ih na konstrukcijski položaj privremenim šipkama (šinom). Pričvrstite privremeni ili trajni greben do vrhova.
3. Privremeno fiksirajte ploču za nogove nosača u željeni izvedbeni položaj. Štoviše, nije ga potrebno prethodno rezati ili obrezati..
4. Ispravite greben nosač.
5. Označite sjedala na naslonu za glavu, nogu za nosače i Mauerlat i napravite rezove.
6. Ugradite nogavicu nosača u sjedala, izmjerite i provjerite ispravnost ugradnje. Ispravite otiske stopala ako je potrebno.
7. Napravite rezove i posjekotine za cijeli red splavi jednog nagiba, promatrajući korak.
8. Na jednoj rampi (krilo) napravite posjekotine i posjekotine prema šabloni.
9. Na privremene stezaljke (vijci, kutovi) montirajte niz dijelova rampe..
10. Podesite suprotni nagib krova na isti način.
11. Provjerite da li su prikladni i dopušteni odstupanja. Učvrstite rešetke poprečnim sandukom.
12. Ugradite ležajeve ispod međufaznih nosača (ako ih ima) i samih nosača.
13. Označite i izrežite na mjestu presjek nagiba krova i po potrebi ugradite dasku od vjetra.

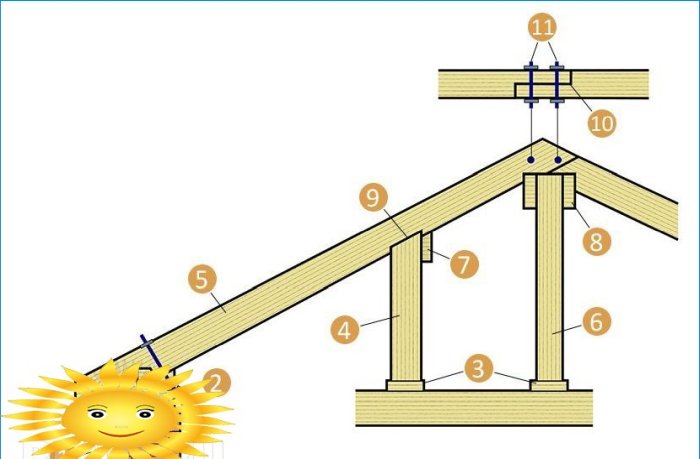

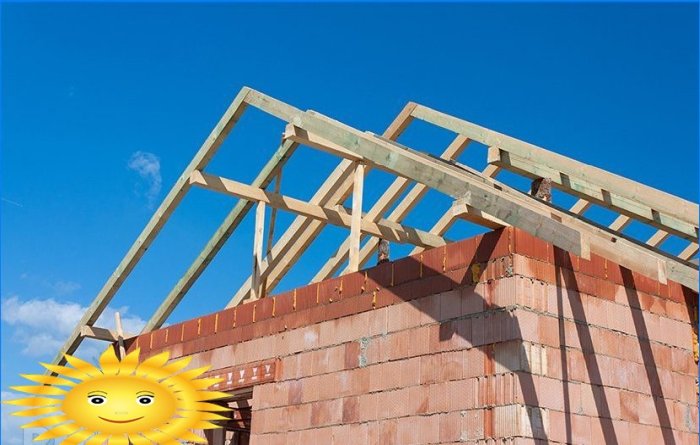

Varijanta uređaja sa rešetkama: 1 – zid; 2 – Mauerlat; 3 – krevet; 4 – stalak; 5 – rafter; 6 – “baka”; 7 – trčanje; 8 – grebena trčanje; 9 – srednji rez; 10 – rezati na pola stabla; 11 – studs s maticama

Rafter korak

Prilikom odabira pridržavajte se pravila: Korak splavi ne smije biti veći od deset puta debljine nogu splavi.

Ovo se pravilo primjenjuje i u suprotnom smjeru: Debljina ploče za splavi ne smije biti manja od 1/10 koraka splavi (duž osi).

Najpopularniji korak – 600 mm između unutarnjih ravnina sinusa – nastaje zbog standardne širine ploče (lima) izolacije od mineralne vune, koja ulazi u takav sinus bez podcjenjivanja. Debljina ploče treba biti 60 mm..

Duljina raftera

Ovaj se pokazatelj može izračunati unaprijed kao hipotenuza pravokutnog trokuta pomoću formule iz pitagorejske teoreme:

• c² = a² + b², Gdje
• a – projekcija splavi
• b – visina potkrovlja
• c – duljina radnog dijela nosača splava

Međutim, to ne uzima u obzir prekrivanje krova. Stoga se preporuča prilagoditi duljinu reda splavi na mjestu, obrezivanje krajeva nakon ugradnje. To omogućuje postizanje glatkih krajeva. Optimalni konstruktivan krovni prekrivač – 600 mm.

Prilikom izrade krovnih splavi vlastitim rukama sjetite se opasnosti od nerazumnih ušteda. Rafter sustav, poput nosivih zidova i temelja, nezamjenjiv je element zgrade. To znači da je za zamjenu potreban potpuni demontaža. U pravilu se to događa tijekom obnove ili većih popravaka. Ako se ne opisuju pravila opisana u članku, ovaj postupak može biti potreban nakon 2-3 godine.
