Napravite nivo lasera

Sadržaj članka

---

• Hibridna razina mjehurića i laserski pokazivač
• Suspendirana razina lasera
• Potpuna razina ostataka laserskog pisača i pokazivača

---

Tijekom popravka ili izgradnje ne može se bez prijenosnih oznaka duž zidova u strogo vodoravnoj ravnini. Za to je najprikladnije koristiti lasersku razinu ili razinu koja će izgraditi željenu ravninu. Razmotrite tri mogućnosti izrade takvog uređaja pomoću laserskog pokazivanja.

Hibridna razina mjehurića i laserski pokazivač

Ideja je poboljšati na jednostavnoj razini mjehurića. Laserski pokazivač, čvrsto učvršćen na tijelo razine, bit će produžetak instrumenta i omogućiti će vam distribuciju tragova na udaljene površine. Ako postavite razinu stativa i gramofona, dobit ćete vrlo učinkovit alat za prijenos oznaka u jednoj ravnini..

Što trebaš:

1. Razina mjehurića (40-80 cm).
2. Laserski pokazivač.
3. Komad gume, komad tvrde pjenaste gume ili pjenaste plastike debljine 4-5 mm, duljine 40 mm i širine 15 mm.
4. Elementi za spajanje. Čvrsta stezaljka ili najlonske kravate 2,5×150 mm, 2-3 komada.

Bolje je modernizirati razinu s ručkama u obliku duguljastih rupa na sredini bočnog ruba. Lakše je pričvrstiti laserski pokazivač na njih pomoću stezaljki ili vezica.

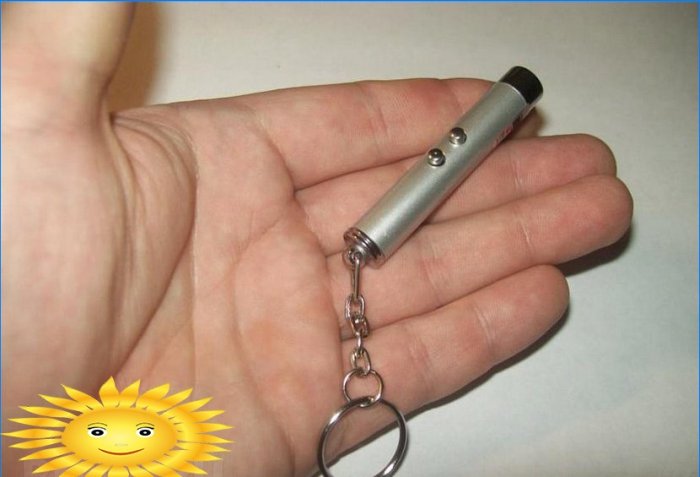

Odabir laserskog pokazivača. Najjednostavniji pokazivač će učiniti, glavna stvar je da se točka od pokazivača ne raširi kao zamućeno mjesto, već daje jasnu okrugla točka na dovoljnoj udaljenosti. Tipka bi trebala biti dvostrana, tako da je ne morate stalno pritisnuti.

Prije laserskog pokazivanja možda će biti potrebna fokusiranje. Da biste to učinili, odvrnite poklopac na strani lasera. Pod njim će biti tijelo leće za fokusiranje. Ako ga pomično pomičete za trećinu ili četvrtinu zaokreta pomoću kliješta, primijetit ćete kako se oblik točke s pokazivača mijenja. Podesite tako da točka bude što manja i pravilnog oblika na različitim udaljenostima.

Pričvrstite pokazivač na rub gdje je glavni uložak mjehurića. Prvo položite podlogu od gume, guste pjene ili lima pjene. Iznad nje nalazi se laserski pokazivač i zategnite ga crvenim stezaljkama ili najlonskim vezicama.

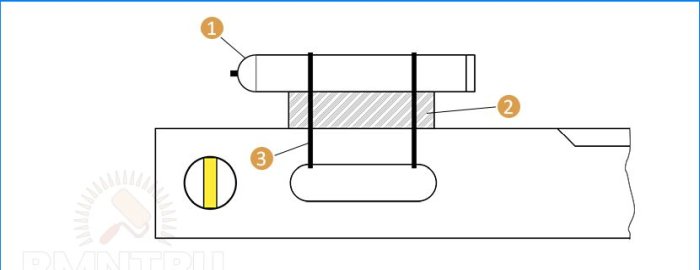

1 – laserski pokazivač; 2 – guma; 3 – najlonske stezaljke

Greda treba biti postavljena strogo paralelno s rubom razine. Da biste to učinili, postavite instrument na produženu ravnu površinu, kraj ravne podne ploče ili na stol stola naslonjen na zid. Visina ispusnog otvora mora biti jednaka visini točke iznad potporne površine.

Ako u razini ne postoje ručke ili druge prikladne rupe, pažljivo izbušite dvije rupe ispod mjesta postavljanja i pričvrstite dvije obujmice za pričvršćivanje s vijcima pocinčanog 6×25 mm. Zatim u njih umetnite jastučić i pokazivač..

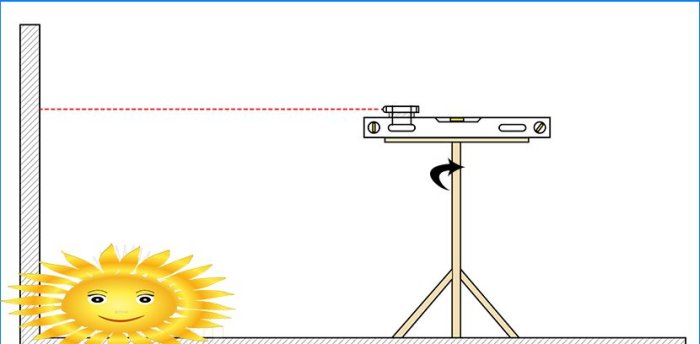

Ako nivo postavite na strogo vodoravnu ili okomitu površinu, tada kada rotirate razinu oko osi, moći ćete prenijeti tragove duž zidova ili stropa i poda.

Da biste dodatno poboljšali dizajn, pričvrstite ploču, plastičnu ili metalnu ploču na stativ kako bi se mogla rotirati na stativu.

Suspendirana razina lasera

Ako neki masivni predmet objesite za jednu točku pričvršćivanja na konop ili nit, onda će se on rotirati samo oko jedne osi usmjerene ravno prema dolje. Fiksno strogo okomito na laserski pokazivač istaknut će potrebnu vodoravnu ravninu na svim graničnim površinama.

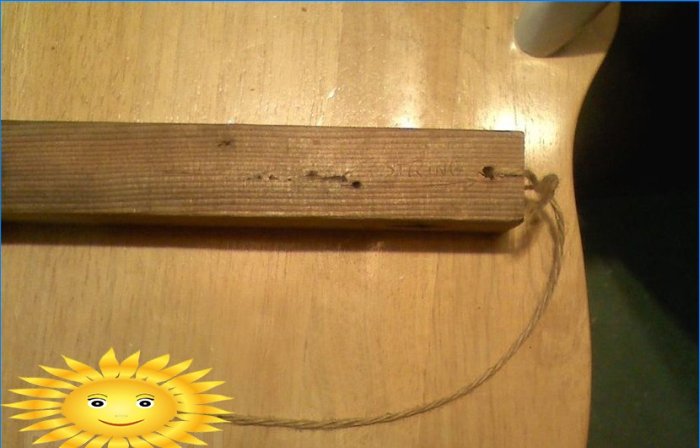

Drveni blok prikladan je kao osnova. Zavijte jedan vijak u krajeve bliže istoj strani, ostavljajući oko 1 cm da pričvrstite debelu nit na vijke, po mogućnosti navojnu čizmu, koja je slabo rastegnuta. Tanka bakrena žica će također raditi. Navoj ili žica trebaju biti labavi i, ako ga uzmete po sredini, od gornje točke do šipke treba biti oko 10 cm ili više. Vezajte niz ili drugi komad niti na sredinu niti, koji će se, primjerice, pričvrstiti na kukicu lustera u sredini stropa.

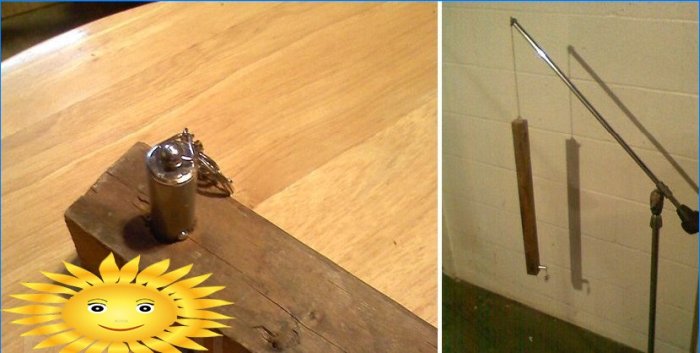

Sada ostaje fiksirati laserski pokazivač ljepilom ili najlonskim vezicama na gornji rub snopa tako da ga snop ostavlja strogo okomito, što se provjerava pomoću razine mjehurića.

Sada s duljinom navoja na koji je pričvršćena cijela struktura, pobrinite se da točka od pokazivača pokazuje na prvu oznaku na zidu. Ako gurnete gredu u jednom smjeru i zajedno s njom navoj za ovjes, a zatim obrnutim odmotavanjem, pokazivač će povući crtu duž zidova strogo u vodoravnoj ravnini s polijetanjem otprilike 1-2 mm, što je sasvim dovoljno.

Također, takav se građevinski uređaj može izraditi od razine mjehurića “modificirane” laserskim pokazivačem. Jednostavno zavijte jedan vijak u plastične čepove na krajevima alata, bliže gornjem rubu. vezati konopac za njih i, pomičući točku ovjesa duž užadi, postižite vodoravnu razinu.

Potpuna razina ostataka laserskog pisača i pokazivača

Za one koji ne traže jednostavne načine, trebat će vam:

• laserska jedinica s neradnog pisača;
• laserski pokazivač;
• motor iz bilo koje dječje igračke ili s pokvarenog CD pogona;
• gumeni pojas;
• gumb i baterija od 9 V (kruna);
• pištolj za vruće ljepilo;
• prorezi i Phillips odvijači;
• lemilica.

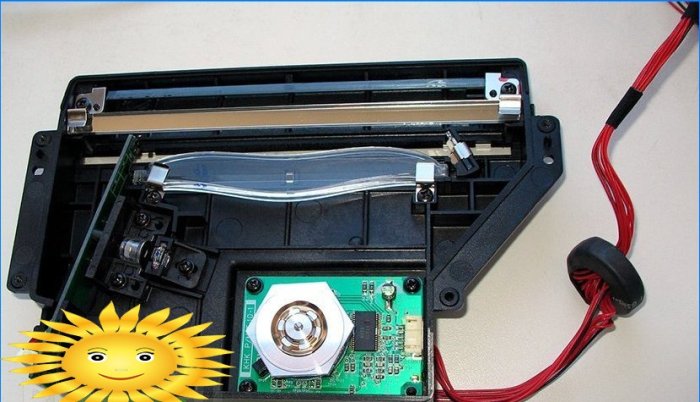

Uklonite poklopac laserske jedinice. Ispod nje pronaći ćete šesterokut ili kvadrat, fiksiran na stepenastom pogonu, zakrivljenu leću i ogledalo, kao i izvorni laser. Međutim, potonji proizvodi nevidljivu boju, pa se može zamijeniti laserskim pokazivačem. Zraka od lasera, koja pod kutom pogodi bočna lica šesterokutnika, odražava se u leću, a potom kroz ogledalo u izlazni prorez. Šesterokut se neprestano okreće i točka iz lasera vrlo brzo povuče crtu, čija treperenje nije ni upadljivo.

Vrlo je teško upravljati pogonskim sklopom za šesterokut zrcala. Mnogo je lakše popraviti pogon treće strane i spojiti osovinu šesterokutom pomoću pojasa.

Izmjerite udaljenost od osi šesterokutnice na koju se motor može postaviti tako da pojas bude malo zategnut. Dobivate sektor koji se proteže duž opsega tijela. Odaberite mjesto na kojem motor neće ometati lasersku zraku i možete ga lako osigurati ljepilom. Ako je potrebno, izbušite rupu i instalirajte motor, spojite osovinu na šesterokutnu osovinu.

Demontirajte nativni hladnjak s laserom i njegovom upravljačkom pločom. Pričvrstite laserski ravnilo tako da svijetli u istom smjeru.

Ostaje za napajanje motora. Ponovno povežite motor, tipku i krunsku bateriju. Po želji, laserski pokazivač također je spojen na istu bateriju i paralelno s motorom.

Na bočnim stranama izlaznog proreza dva vijka ili igle napravljene od žice 2,5 mm ili više pričvršćene su na kućište laserske jedinice. Njima je vezana nit, a zatim se može primijeniti razina lasera, kao u prethodnoj verziji.

U videu, inačica domaće razine pomoću zrcala

Razina mjehurića koristi se za postavljanje vodoravne linije. Sasvim je moguće da ćete morati prilagoditi fokus pokazivača, zato je bolje odmah ukloniti gornji ukrasni poklopac i pomoću kliješta ispraviti oblik grede, tako da na izlazu cijele strukture dobijete tanku crtu.
