Kako vlastitim rukama napraviti vibrirajući stroj za zidni blok

Sadržaj članka

• Imenovanje domaćeg bloka od brusnica
• Stroj za zidni blok
• Napravite blok materijal
• Rad s domaćim strojem

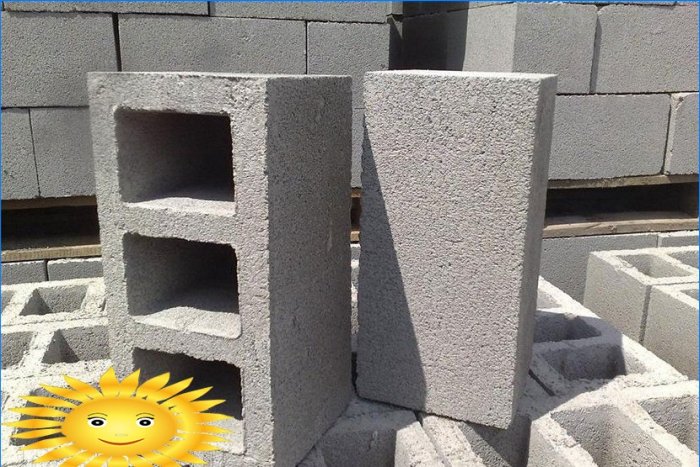

Cinder blok je najjednostavniji i najpovoljniji kameni materijal za zidove. Njegova povijest seže više od 100 godina, a kombinacija svojstava konstrukcijskog i izolacijskog materijala čini ga danas nezamjenjivim..

Masivna privatna gradnja na periferiji, posebno u pomoćnim i seoskim domaćinstvima, zahtijeva stalno smanjenje troškova izgradnje nestambenih prostora. Za zidove šupe, šupe i ostave koristi se gotovo sve što nam dolazi od ruke – od ploča do lapora. U ovom ćemo članku razmotriti mogućnost stvaranja vibracijskog stroja za izradu blokova savijača..

Bilješka.Za proizvodnju stroja trebat će vam vještine zavarivača i bravara.

Imenovanje domaćeg bloka od brusnica

Odmah treba napomenuti da konačni proizvod neće imati visoku čvrstoću i trajnost u usporedbi s tvorničkim “prototipima”. Domaća proizvodnja ne dopušta da izdrži tehnologiju, jer ne postoji mogućnost postupka parenja, u kojem je materijal zasićen potrebnom vlagom i dobiva optimalnu temperaturu za reakciju veziva (cementa). Međutim, blokovi su sasvim prikladni za izgradnju lakih jednokatnih zgrada s vijekom trajanja od oko 30 godina..

Stroj za zidni blok

Glavni dio domaćeg stroja je matrica ili kalup za sirovu mješavinu. Zapravo, ovo je čelična kutija s elementima u obliku praznina ugrađenih u njoj ili bez njih. Sama matrica je već stroj, koji se može aktivirati izvođenjem nekih operacija ručno.

Za izradu stroja trebat će vam:

1. Stroj za zavarivanje.
2. bugarski.
3. zamjenik.
4. Bravarski alat.

materijali:

1. Čelični lim 3 mm – 1 sq. m.
2. Cijev Ø 75–90 mm – 1 m.
3. Strip 3 mm – 0,3 m.
4. Elektromotor 500-750 W.
5. Vijci, matice.

Postupak rada:

1. Uklonite dimenzije iz standardnog bloka savijanja (w / b) ili odredite potrebne dimenzije.
2. Izrezajte stranice matrice iz lista brzinom 2 sh / b s pregradom u sredini. Trebali biste dobiti kutiju s dva jednaka odjeljka.
3. Praznine trebaju ostaviti donji zid debljine najmanje 30 mm. Iz ovog izračuna određujemo visinu cilindra (ili paralelepipeda) da ograničimo praznine.
4. Izrezali smo 6 komada cijevi duljine jednake visini cilindra.
5. Da biste cilindrima dali oblik konusa, svaki od njih trebate rezati po dužini do sredine, stisnuti porokom i zavariti. Smanjite promjer za 2–3 mm.
6. Cilindri zavarivati ​​s obje strane.
7. Spojite cilindre zajedno redom duž duge strane bloka. Oni trebaju kopirati mjesto (visina, promjer) praznina na tvornički uzorak. Uz rubove dodajte ploče od 30 mm s rupama za pričvršćivanje na nosače.
8. Napravite rezove u sredini svakog odjeljka za matricu i zavarite uloške na stražnjoj strani kutije. Ovo je potrebno za mogućnost privremenog pričvršćivanja praznih sigurnosnih sustava. Tako dobivate priliku, uklanjajući ih, za proizvodnju monolitnih blokova.
9. Na jedan od poprečnih zidova (izvana) zavarite 4 vijka za ugradbene rupe vibracijskog motora.
10. Previjte pregaču i vesla na rubovima stranice za utovar.
11. Očistite i polirajte sve dijelove koji se mogu slikati.
12. Za izradu preše u obliku tijela blok materijala – ploča s rupama promjera većim od cilindara za 3–5 mm. Ploča treba slobodno ulaziti na dubinu od 50–70 mm u kutiju u kojoj su ugrađeni graničnici.
13. Zavarite udobne ručke za tisak.
14. Obojite cijelu strukturu temeljnim premazom i ugradite vibracijski motor.

Video upute za izradu kalupa za zidni blok, 1. dio

Video upute za izradu kalupa za zidni blok, 2. dio

Da biste pretvorili konvencionalni električni motor u vibracijski motor, samo trebate dodati ekscentrične oblike u obliku zavarenih vijaka u njegove osovine. Njihove sjekire moraju se podudarati. Matice se mogu priviti vijcima, odabirom željene amplitude i frekvencije vibracija. Više informacija možete pronaći u našem članku “uradi sam” vibracijski stol “.

Takva matrica može postati osnova za stacionarni ili hodalni stroj. Da biste ga modernizirali, trebat će vam razvijena vještina bravara i preciznije izvršenje. Postoje mnoge mogućnosti strojeva, a glavni faktor je dostupnost materijala (metala).

Vibracijski stroj za blok savijača, video

Napravite blok materijal

Teoretski, “kućni” blokovi mogu se proizvesti iz bilo čega – gline, piljevine, betona od ekspandirane gline i tako dalje. Optimalni sastav smjese je 1 dio pijeska, 1 dio cementa, 3 dijela granulirane šljake.

Odlučujući trenutak je sadržaj vlage u smjesi, što je lako odrediti “okom”. Gotova smjesa treba zadržati oblik kvržice i ne drobiti se. Sirovine ove konzistencije mogu se staviti u matricu i utisnuti u blokove. Umjesto praznina, možete koristiti staklene boce, lomljenu ciglu ili kamen s oštrim kutom.

Kako funkcionira tvornički stroj za brušenje blokova – video s objašnjenjima

Rad s domaćim strojem

Prije prvog utovara podmažite sve kontaktne površine uljem – otopina će se manje zalijepiti za metal. Vibrator se može uključiti u bilo kojoj fazi, ali to je najučinkovitije učiniti prije pritiska. Vodite računa o pouzdanoj električnoj izolaciji motora. Pregača ga treba pokriti da ne dobije mješavinu.

Gotove blokove čuvajte na otvorenom u ljetnim vremenskim uvjetima (od +10 do +30 ° C) 3 dana. Polje s gotovim proizvodima mora biti prekriveno polietilenom kako bi se izbjeglo rano sušenje.

Najjednostavniji obrazac za blokove. Video radnog procesa

Možda takav stroj neće postati izvor pouzdanog i praktično besplatnog materijala za izgradnju stambene zgrade, ali pomoći će značajno uštedjeti na održavanju gospodarstva ili izgradnji garaže. Primjenjujući zidni malter (1 dio cementa, 3 dijela pijeska) na žbukanje zidova, produljit ćete vijek trajanja zanatnog bloka za najmanje 1,5 puta.
