Kako navojiti cijev: čepovi i umiru

Sadržaj članka

---

• Priprema za rad
• Rezanje vanjskih niti čvrstom matricom
• Primjena matričnih ploča
• Kako napraviti unutarnju nit

---

Let’s shvatiti kako pravilno rezati vanjske i unutarnje niti na cijevi koristeći matrice i matrice. Navojni spojevi metalnih cijevi su čvrsti i nepropusni za zrak, a mogu podnijeti i značajan pritisak. A ako sami montirate cijevi, tada će biti potrebno urezivanje navoja.

Za rad će vam trebati alati i materijali:

1. Vernier čeljust – za precizno mjerenje promjera cijevi.
2. Vise – kada koristite čvrste matrice ili dodirnite.
3. Strojno ulje ili bilo koje mazivo.
4. Krpe ili spužva.
5. Zaštitna oprema – naočale, rukavice.

Uređaj za rezanje niti, ovisno o određenom zadatku (jednodijelni ili klizni tintni, elektro-nosači, držači za ratchet ili slavine).

Priprema za rad

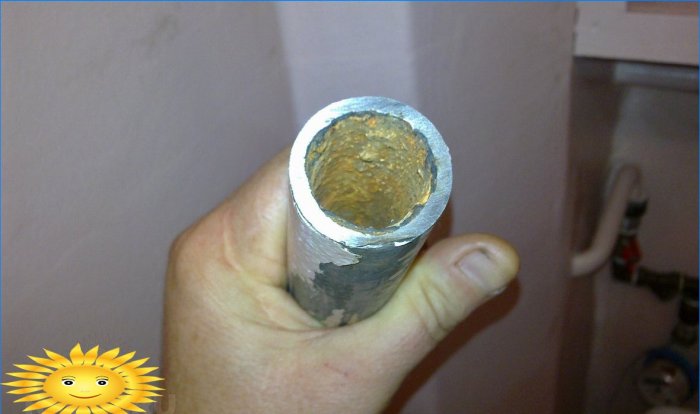

Prvo morate pokupiti i, ako je potrebno, odrezati prikladan komad cijevi brusilicom ili sjeckalicom za metal. Prilikom rezanja trebate provjeriti je li rez strogo okomit na ravnine njegovih zidova.

Neposredno prije rezanja navoja očistite površinu cijevi od hrđe ili stare boje i drugih stranih naslaga brusnim papirom i pilom. Pored toga, kraj cijevi mora biti obložen datotekom kako bi se navoj bio lakši. A sada prijeđimo na pripremu navoja.

Glavne pogreške pri navoju:

• promjer cijevi ne odgovara promjeru navoja;
• koristeći pogrešno centrirani, zahrđali ili tupi alat;
• rad bez podmazivanja alata i cijevi dovodi do pukotina ili poremećaja navoja;
• pretjerani fizički napor kao rezultat potpunog nedostatka radnih vještina dovodi do pucanja niti.

Rezanje vanjskih niti čvrstom matricom

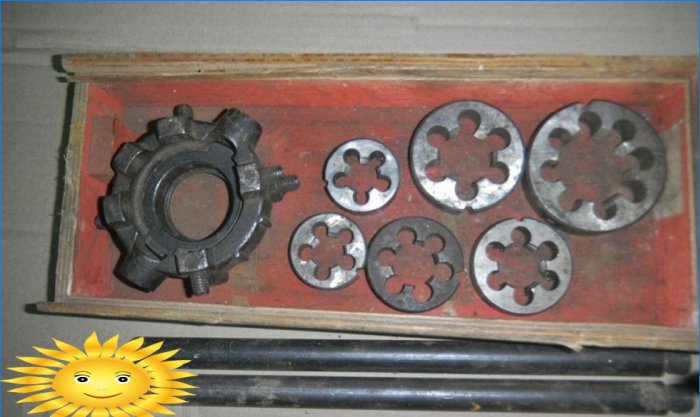

Jednodijelne matrice često se koriste za rezanje vanjskih navoja na cijevima. Oni su očvrsli matica s unutarnjim reznim rubovima. Ovaj je alat prikladan za rezanje niti promjera do 52 milimetra..

Jeftin je, karakterizira ga dobra krutost i točnost rada, ali ne traje dugo, jer se brzo istroši. Rad s matricama zahtijeva određeno iskustvo, stoga, kako ne biste oštetili alat i cijev, preporučljivo je vježbanje na dijelu cijevi.

Postupak rada s čvrstom pločom je sljedeći. Prije svega, trebate odabrati alat odgovarajućeg promjera pomoću čeljusti kočnice. Kalup je ugrađen u držač, a zatim fiksiran vijcima. Morate osigurati da je matrica čvrsto pričvršćena, jer se u protivnom nit može pokazati neravnomjernom..

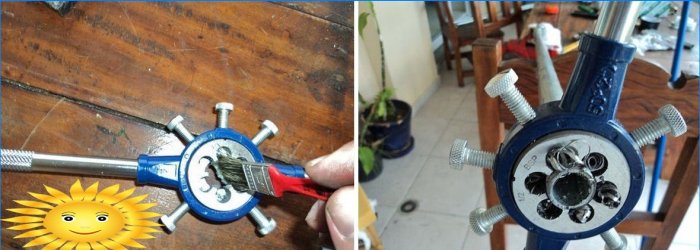

Cijev je stegnuta u vicu ili je na bilo koji drugi način fiksirana u okomitom položaju. Mast ili ulje se nanosi na površinu cijevi, kao i na glodala. Tijekom rada podmazivanje treba obaviti više puta..

Izravno navijanje provodi se u ravnini strogo okomitoj na smjer osi cijevi, u smjeru kazaljke na satu. Ako dođe do neusklađivanja, niti će se odrezati ili će se promjera rezanja promijeniti. Nakon rezanja nekoliko okretaja trebate povremeno zakretati matricu u suprotnom smjeru kako biste uklonili čips. Nakon toga rezanje se nastavlja..

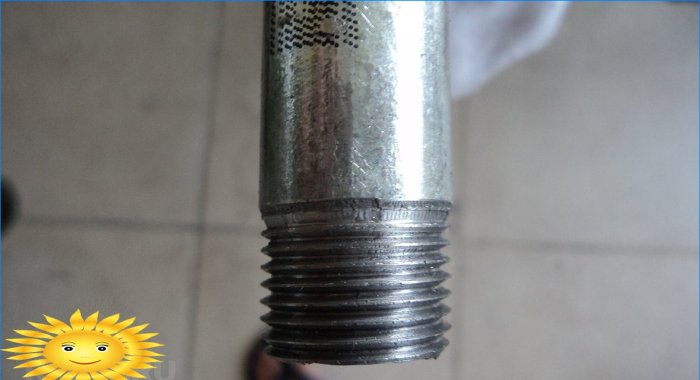

Rad se mora obavljati glatko i bez trzaja. Da biste rezali visokokvalitetni konac, prvo ga morate voziti grubim matricom, a tek potom upotrijebiti završnu. Nećete morati dugo rezati – dužina navoja od 10 milimetara sasvim je dovoljna, što je standardni pokazatelj za većinu cjevovodnih mreža za kućanstvo. Nakon upotrebe kalupa, mast se mora ukloniti s površine cijevi i alata. Pomoću krpe tretirana područja očistite se od čipsa.

Problemi mogu nastati pri radu s cijevima od nehrđajućeg čelika, jer je u ovom slučaju metal prilično tvrd. Da biste rezali niti na takvim cijevima, morate odabrati matricu iz odgovarajućeg čelika – na primjer, s oznakom P18F2. Ako koristite matrice izrađene od mekših čelika, alat će se beznadno oštetiti..

Primjena matričnih ploča

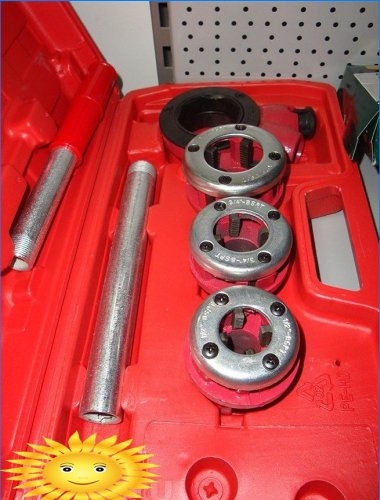

Za razliku od jednodijelnih matrica, glodala za rezanje se sastoje od dva klizna dijela koja su fiksirana u okviru držača. Promjer navoja je podesiv. Prednost matrica je čistoća dobivenog navoja i povećana konstrukcijska čvrstoća.

Pri radu s alatima za rezanje mlaznica potrebno je manje napora nego kod uporabe konvencionalnih mlaznica, u nekim izmjenama uporaba vretena nije potrebna. Matrice imaju posebne vodiče koji pojednostavljuju radni proces i sprečavaju poravnanja, tipična za navijanje s čvrstom matricom.

Da bi se olakšao rad, klupe se mogu opremiti remenicama. Na donjem dijelu glave nalazi se trzajni kotač koji može zamijeniti takve alate. Kada se kotač okreće, glava se okreće. Nedostaci sustava s matricama uključuju veće troškove od čvrstih matrica, kao i značajnu težinu.

Slijed radnji kod upotrebe matrice:

1. Učvršćivanje cijevi u stezaljku, dok bi njen izbočeni dio trebao biti kratak, jer se tijekom rezanja može dugo saviti.
2. Umetnite matricu u držač, a kraj cijevi u vodilicu.
3. Podmažite cijev i alat.
4. Odrežite cijev okretanjem matrice. Povremeno se okrećite u smjeru suprotnom od kazaljke na satu kako biste oslobodili utore od čipsa..

Skuplje, ali istodobno i prilično prikladno rješenje je elektroveza. Međutim, u pogledu ekonomske izvedivosti, kupnja takvog alata potrebna je samo ako se navoj cijevi vrši često.

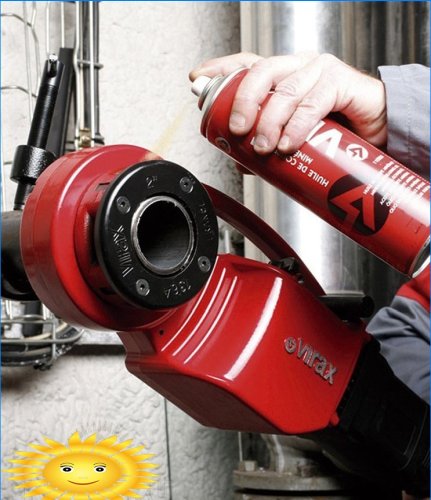

Electroklupp radi s elektromotorom. Alat je u pravilu dovršen visokokvalitetnim alatnim čelikom. Matrice se ubacuju u zamjenjivu glavu. Klupp ove vrste omogućuje vam rezanje niti izuzetno brzo i učinkovito.

Kako raditi s elektrošilicom:

1. Odabrana je odgovarajuća glava s rezačima i učvršćena u pogonu alata.
2. Cijev je fiksirana u posebnoj stezaljki i zategnuta držačem. Stezaljka je fiksirana na tijelu elektrokupe.
3. Kontaktne zone matrice i cijevi obrađuju se mazivom.
4. Nakon pritiska na gumb Start, niti se režu u sekundi.

Kako napraviti unutarnju nit

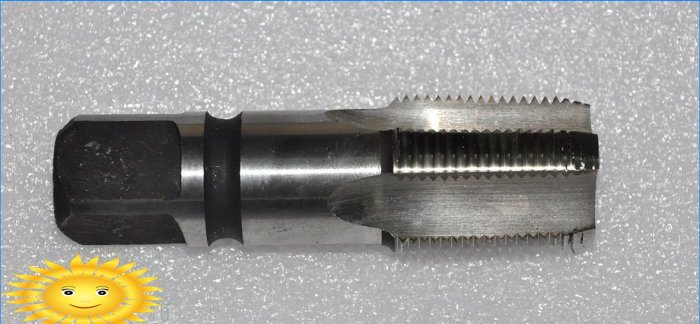

Ako je potrebno napraviti unutarnji navoj u cijevi, koristi se slavina – vijak odgovarajućeg promjera s reznim rubovima i utorima za čips. Rep vijaka je fiksiran u ključu.

Za rad su sasvim dovoljne dvije slavine – hrapava i dorada. Upotreba grube slavine omogućit će obradu oko 70% materijala duž dubine navoja, ostatak će se morati izvršiti na završnoj slavini. Ipak, u nekim će slučajevima biti potrebno povećati skup alata – za rad sa cijevima od titana potrebno je do pet slavina.

Odabir određenog slavina vrši se nakon mjerenja promjera unutarnje šupljine cijevi. Duljina odjeljka koji strši od zida trebala bi biti nekoliko milimetara duža od reznog dijela. Rezanje treba obaviti samo mazivom. Radno područje mora se očistiti od stranih čestica i naslaga.

Nakon ugradnje slavine u otvor, potrebno je provjeriti strogo poravnanje njegovog položaja s osi cijevi. Ako je to u redu, možete početi rezati cijev. Izravno hod poteza navoja izvodi se na isti način kao što je to učinjeno s matricom.
