Sustavi grijanja u privatnoj kući: fotografije, stručni savjeti

Sadržaj članka

• Sustavi koji se razlikuju u načinu cirkulacije
• Gravitacijski protočni sustav
• Prisilni sustav
• Različite sheme povezivanja za sustave pod tlakom grijanja
• Jednocijevni sustav (“Leningradka”)
• Dijagram cijevi kolektora (snopa) za grijanje
• Dvodijelni rameni sustav (slijepa ulica)
• Dvocijevni prolazni sustav (Tichelman-ova petlja)
• Priključak na sustav podnog grijanja

Za vas smo pripremili pregled glavnih shema grijanja privatnih kuća, komparativne karakteristike, prednosti i nedostaci svakog sustava. Razmislite o gravitacijskim i prisilnim sustavima za pomicanje rashladnog sredstva, jednocijevne i dvocijevne sheme ožičenja, ugradnju toplih podova u sustav grijanja.

Sheme sustava grijanja su vrlo raznolike. Štoviše, izbor jednog od njih trebao bi se temeljiti na dizajnu i veličini kuće, broju grijaćih elemenata, ovisno o napajanju.

Sustavi koji se razlikuju u načinu cirkulacije

U sustavu s prirodnom cirkulacijom kretanje rashladne tekućine temelji se na djelovanju gravitacije, pa ih se naziva i gravitacijskim ili gravitacijskim. Gustoća tople vode je manja, a ona se podiže, istisnuta hladnom vodom koja ulazi u bojler, zagrijava se i ciklus se ponavlja. Prisilna cirkulacija – u sustavima koji koriste injekcijsku opremu.

Gravitacijski protočni sustav

Gravitacijski sustav ne izlazi jeftinije, kao što to predviđaju programeri. Naprotiv, u pravilu košta 2, ili čak 3 puta više od prisilnog. Ovaj raspored zahtijeva veće cijevi. Za njegov rad potrebni su nagibi, a kako bi kotao stajao ispod radijatora, odnosno potrebna je ugradnja u jamu ili podrumu. Pa čak i uz normalan rad sustava na drugom katu, baterije su uvijek toplije nego na prvom. Kako bi se uravnotežila takva pristranost, potrebne su mjere koje će sustav učiniti puno skupljim:

• bypass uređaj (dodatni materijal i radovi za zavarivanje);
• balansirajući dizalice na drugom katu.

Za zgradu s tri kata, ovaj je sustav slabo prikladan. Kretanje rashladne tekućine je “lijeno”, kako kažu majstori. Za dvokatnu kuću radi kada je drugi kat pun, isti kao i prvi, plus ima potkrovlje. U potkrovlju je ugrađen ekspanzijski spremnik, kojem se glavni kotao, po mogućnosti strogo okomit, dovodi iz kotla instaliranog u dubokoj jami ili u podrumu. Ako je na nekim mjestima potrebno savijati uspon, to narušava rad gravitacije.

Od glavnog uspona vodoravni cjevovodi (ležaljke) položeni su nagibom, s kojeg se spuštaju svodnici, koji se skupljaju u povratnoj liniji, koja se vraća u bojler.

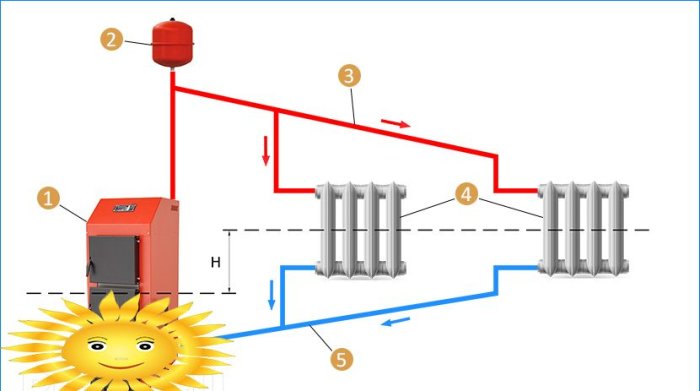

Gravitacijsko grijanje: 1 – bojler; 2 – ekspanzijski spremnik; 3 – nagib dovoda; 4 – radijatori; 5 – povratni nagib

Gravitacijski sustavi dobri su u zgradama poput ruske kolibe i u jednokatnim modernim vikendicama. Iako će trošak sustava biti skuplji, ali ne ovisi o dostupnosti napajanja.

Kad je kuća u potkrovlju, ugradnja ekspanzijskog spremnika uzrokuje problem s postavljanjem – mora se montirati izravno u životni prostor. Ako kuća ne živi stalno, tada rashladno sredstvo nije voda, već tekućina protiv smrzavanja, čija će para pasti izravno u stambeni prostor. Da biste to izbjegli, spremnik možete premjestiti na krov, što će dovesti do dodatnih troškova, ili je potrebno čvrsto zatvoriti vrh spremnika i odvesti cijev za odvod plina iz poklopca izvan životnog prostora.

Prisilni sustav

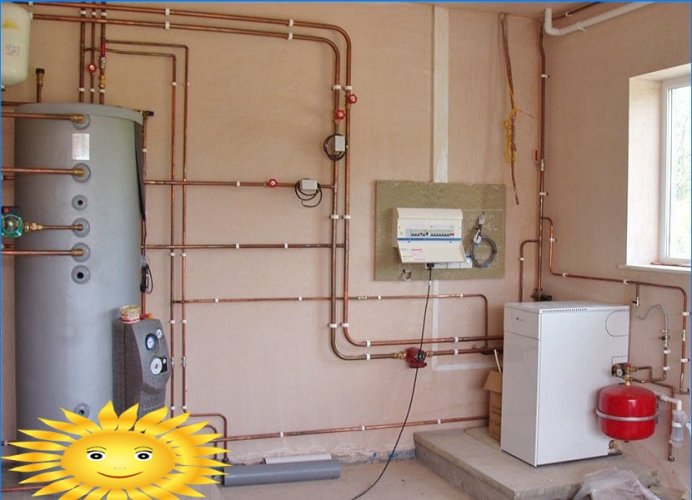

Sustav prisilne cirkulacije odlikuje se prisutnošću pumpne opreme, a danas je vrlo raširen. Među nedostacima metode moguće je napomenuti ovisnost o napajanju, što se rješava kupnjom generatora za autonomno napajanje električnom energijom kada mreža nije isključena. Od prednosti treba napomenuti da je prilagodljiviji, pouzdaniji i mogućnost, u nekim slučajevima, uštede novca na organiziranju grijanja.

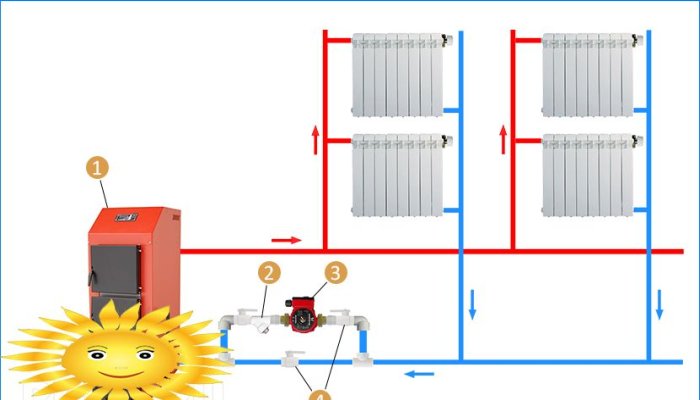

Priključak crpke: 1 – bojler; 2 – filter; 3 – cirkulacijska pumpa; 4 – slavine

Različite sheme povezivanja za sustave pod tlakom grijanja

Postoji nekoliko shema povezivanja za sustave s prisilnom cirkulacijom. Razmotrite prednosti, nedostatke i preporuke majstora za odabir sheme za različite strukture i sustave.

Jednocijevni sustav (“Leningradka”)

Takozvanu Leningradku teško je izračunati i teško je izvršiti.

Sustav grijanja s jednom cijevi: 1 – bojler; 2 – sigurnosna skupina; 3 – radijatori; 4 – iglasti ventil; 5 – ekspanzijski spremnik; 6 – odvod; 7 – opskrba vodom; 8 – filter; 9 – pumpa; 10 – kuglasti ventili

S takvim sustavom punjenje radijatora opada, što smanjuje brzinu kretanja medija u bateriji i povećava temperaturnu razliku na 20 ° C (voda ima vremena da se snažno ohladi). Uzastopnom ugradnjom radijatora u jednocijevni krug, uočava se velika temperaturna razlika rashladnog sredstva između prvog i svih narednih radijatora. Ako u sustavu postoji 10 ili više baterija, voda hlađena na 40–45 ° C ulazi u najudaljeniju. Da bi se nadoknadio nedostatak raspodjele topline, svi radijatori, osim prvog, moraju imati veliko područje prijenosa topline. To jest, ako prvi radijator prihvatimo kao standard snage 100%, tada bi površina sljedećih trebala biti veća za 10%, 15%, 20% itd., Kako bi se kompenziralo hlađenje rashladne tekućine. Teško je predvidjeti i izračunati potrebnu površinu bez iskustva u obavljanju takvih poslova, a, u konačnici, dovesti do povećanja troškova sustava.

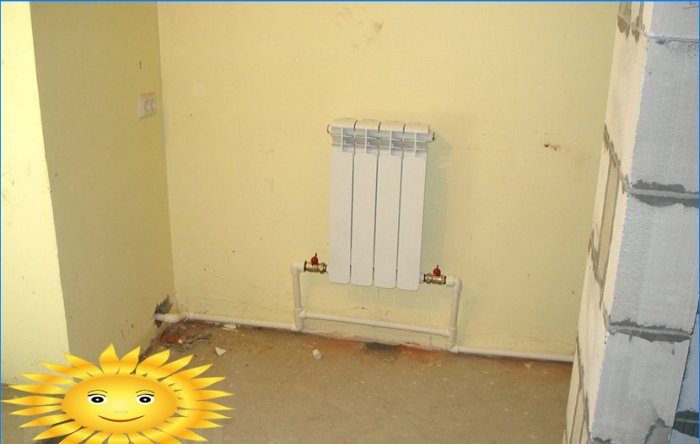

U klasičnoj “Leningradka” radijatori su povezani s glavnom cijevi O 40 mm zaobilazeći O 16 mm. U ovom slučaju, rashladno sredstvo nakon što se radijator vrati u liniju. Velika greška nije spajanje radijatora na putu, već izravno iz radijatora u radijator. To je najjeftiniji način sastavljanja cjevovodnog sustava: kratke duljine cijevi i fitinga, 2 komada po bateriji. Međutim, s takvim sustavom, polovica radijatora je jedva topla i ne osiguravaju dovoljan prijenos topline. Razlog: nema miješanja rashladne tekućine nakon radijatora s glavnim cjevovodom. Izlaz: povećanje (značajnog) područja radijatora i ugradnja snažne crpke.

Majstori preporučuju korištenje jednocijevnog sustava ako u krugu nema više od 5 radijatora.

Dijagram cijevi kolektora (snopa) za grijanje

To je češalj, iz kojeg se na svaki radijator protežu dvije cijevi. Preporučljivo je ugraditi češalj na jednako udaljenoj udaljenosti od svih radijatora, u središtu kuće. U suprotnom, uz značajnu razliku u duljini cijevi do baterija, doći će do neravnoteže sustava. Ovo će zahtijevati uravnoteženje (podešavanje) s dizalicama, što je prilično teško izvesti. Pored toga, u ovom slučaju crpka sustava mora biti veće snage kako bi se kompenzirao povećani otpor ventila za uravnoteženje na radijatorima..

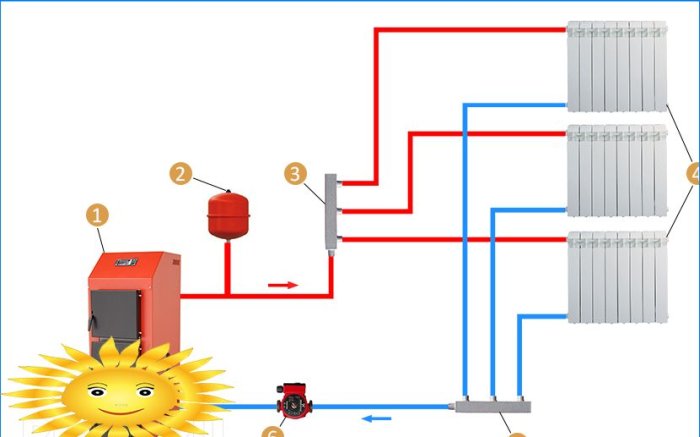

Kružni krug: 1 – bojler; 2 – ekspanzijski spremnik; 3 – dovodni razdjelnik; 4 – radijatori grijanja; 5 – povratni razdjelnik; 6 – pumpa

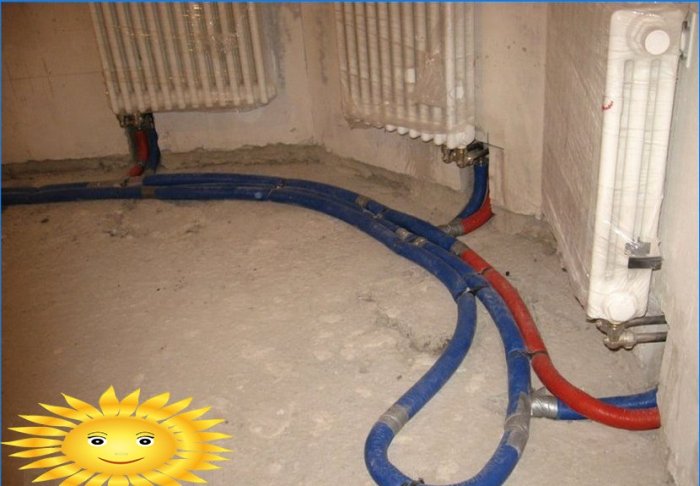

Drugi nedostatak sustava kolektora je veliki broj cijevi.

Treći nedostatak: cijevi se ne polažu duž zidova, već preko prostorija.

Prednosti sheme:

• nedostatak veza u podu;
• sve cijevi istog promjera, najčešće 16 mm;
• dijagram veze najjednostavniji je od svih.

Dvodijelni rameni sustav (slijepa ulica)

Ako je kuća mala (ne više od dva kata, ukupne površine do 200 m²), nema smisla graditi vožnju. Rashladno sredstvo će dostići svaki radijator. Vrlo je poželjno razmisliti i instalirati kotao tako da su „ramena“ – odvojene grane za grijanje, približno iste duljine i imaju približno istu snagu prijenosa topline. U isto vrijeme, do tinejdžera koji dijele protok u dva kraka, cijevi s O 26 mm dovoljne su, nakon tinejdžera – O 20 mm, a na glavnoj liniji do posljednjeg radijatora u nizu i grane se do svakog radijatora – O 16 mm. Tijere se odabiru prema promjeru cijevi koje treba spojiti. Ova promjena promjera je sustav za balansiranje koji ne zahtijeva podešavanje svakog radijatora zasebno..

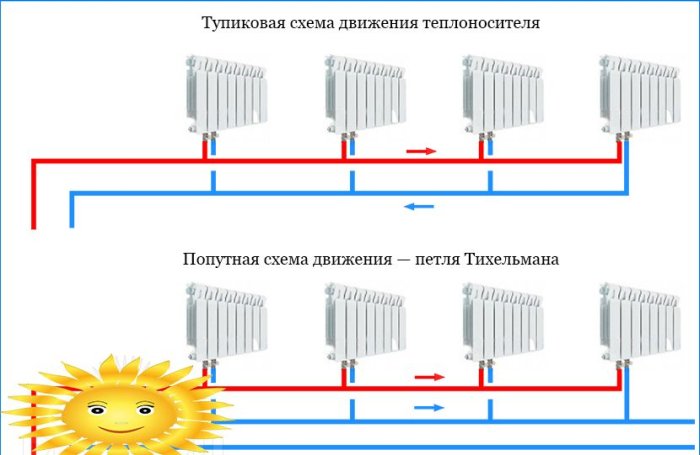

Razlika u povezanosti slijepih i prolaznih shema

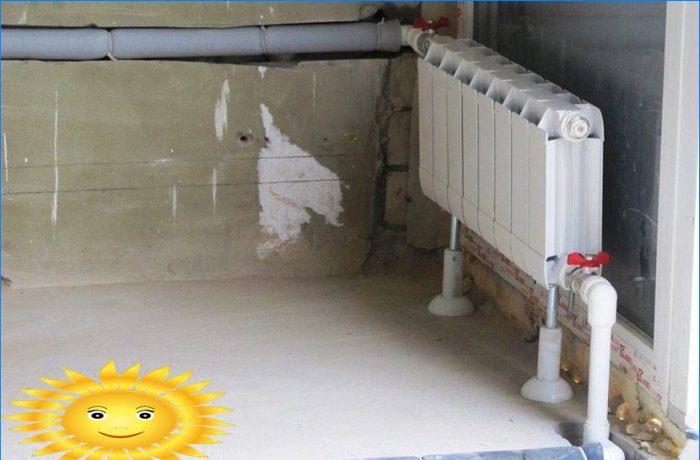

Dodatne prednosti sustava:

• minimalni broj cijevi;
• polaganje cijevi po obodu prostorija.

Priključci “ušiveni” u pod moraju biti izrađeni od umreženog polietilena ili metal-plastike (metal-polimerne cijevi). Dokazan, pouzdan dizajn.

Dvocijevni prolazni sustav (Tichelman-ova petlja)

Ovo je sustav koji se ne mora prilagođavati nakon instalacije. To se postiže činjenicom da su svi radijatori u istim hidrauličkim uvjetima: zbroj duljina svih cijevi (dovod + povrat) za svaki radijator je isti.

Dijagram povezivanja jedne petlje za grijanje: jednoslojni (na istoj statičkoj visini), s radijatorima jednake snage, vrlo je jednostavan i pouzdan. Dovodni vod (osim dovoda do posljednjeg radijatora) je napravljen od cijevi Ø 26 mm, povratni cjevovod (osim izlaza iz prve baterije) je također napravljen od cijevi Ø 26 mm, a ostatak cijevi je Ø 16 mm. Sustav također uključuje:

• dizalice za uravnoteženje, ako se baterije međusobno razlikuju u snazi;
• kuglasti ventili ako su baterije iste.

Tichelmanova petlja nešto je skuplja od kolektora i slijepih sustava. Preporučljivo je dizajnirati takav sustav ako broj radijatora prelazi 10 kom. Za manji broj možete odabrati slijepi sustav, ali pod uvjetom da postoji mogućnost uravnotežene podjele „ramena“.

Prilikom odabira ove sheme, morate obratiti pažnju na mogućnost polaganja cijevi po obodu kuće, kako ne bi prešli vrata. Inače će se cijev morati okrenuti za 180 °, voditi je natrag duž sustava grijanja. Tako će se u nekim područjima ne postaviti dvije cijevi jedna uz drugu, već tri. Ovaj se sustav ponekad naziva i “trojezičnim”. U ovom slučaju vožnja postaje nepotrebno skupa, nezgrapna i vrijedi razmotriti druge sustave grijanja, na primjer, podijeliti u nekoliko “ramena” mrtvog sustava.

Priključak na sustav podnog grijanja

Najčešće je podno grijanje dodatak glavnom sustavu grijanja, ali ponekad su jedini grijači. Ako je generator topline za podno grijanje i radijatori jedan te isti kotao, tada se cijevi na podu najbolje izvode na povratnom vodu, na rashlađenoj rashladnoj tekućini. Ako sustav podnog grijanja pokreće zasebni generator topline, postavite temperaturu u skladu s preporukama za odabrani podni grijanje.

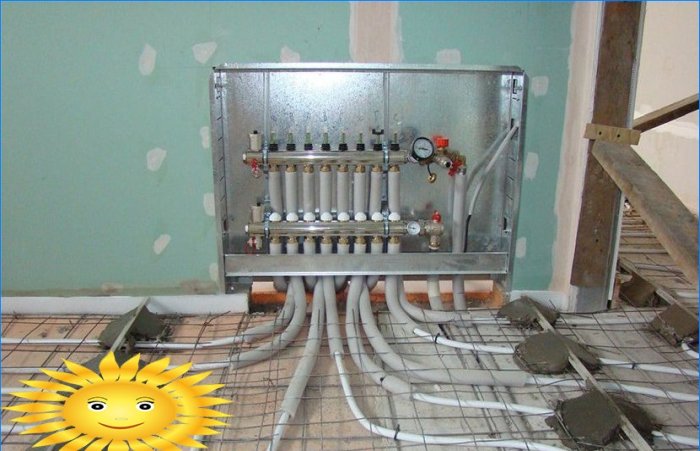

Spajanje ovog sustava prolazi kroz razdjelnik, koji se sastoji od dva dijela. Prvi je opremljen umetcima za regulaciju ventila, drugi dio je opremljen rotametrima – to jest mjeračima protoka nosača topline. Rotametri se proizvode u dvije vrste: s instalacijom na dovodu i na povratku. Majstori savjetuju: ako ste za vrijeme instalacije zaboravili koji rotametar ste kupili, orijentirajte se u smjeru protoka – dovod tekućine uvijek treba ići “ispod sjedala”, otvarajući ventil, a ne zatvarati ga.

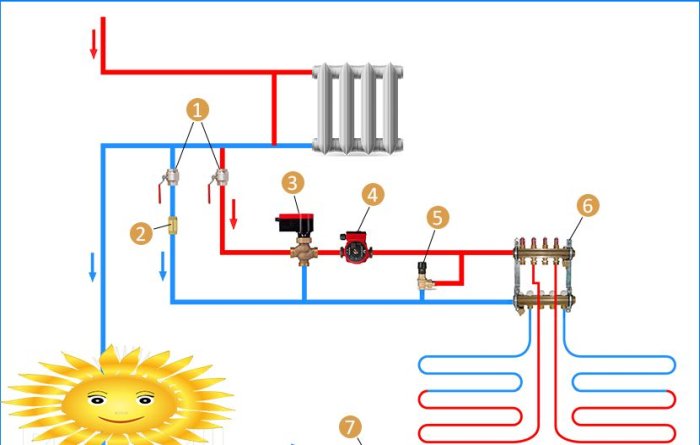

Spajanje podnog grijanja na povratku: 1 – kuglasti ventili; 2 – povratni ventil; 3 – trosmjerna miješalica; 4 – cirkulacijska pumpa; 5 – zaporni ventil; 6 – sakupljač; 7 – do kotla

Kada planirate sustav grijanja u svojoj kući, potrebno je odmjeriti prednosti i nedostatke svake sheme u odnosu na dizajn same kuće.
