Džamperi za prozorske i prozorske otvore: proračun, izrada vlastite proizvodnje

Sadržaj članka

• Kako se izračunava opterećenje
• Skakanje u kamenim zgradama
• Jačanje otvora u zgradama okvira
• Kako napraviti i ojačati otvore u nosivim zidovima

Uređaji otvora prilično su delikatna tema, više od jednog graditelja u svojoj praksi se spotaknuo nad tim kamenom. Danas ćemo dijeliti informacije o tome kako izračunati i instalirati nadvratnike za prozorske i vratne otvore, ovisno o vrsti i materijalu zidova..

Kako se izračunava opterećenje

Tehnički gledano, nadvratnica na vrhu otvora je obična greda, a proračun za nju provodi se na isti način. Postoje dva glavna zahtjeva koja ovaj dio mora ispunjavati:

1. Dijelovi zidova na kojima počiva pregrada moraju adekvatno percipirati opterećenje.
2. Preostala deformacija (otklon) pregrade pod opterećenjem ne smije prelaziti dopuštene vrijednosti za prozore ili vrata ugrađena u otvor.

Uvijek se moraju uzeti u obzir samonosiva svojstva zida. Vrlo često, kada postavljate zidanje, pregrade za otvaranje obavljaju svoju funkciju samo prva 2-3 tjedna nakon postavljanja, a zatim jednostavno ostaju u zidovima nepotrebno. To se odnosi na one otvore preko kojih je sačuvan stup za zidanje, visine jednake duljini raspona. Ovdje skakač uopće nije potreban – zid će se poduprijeti, a što su veći blokovi koji se koriste za zidanje, manja će visina stupa ostati.

U ostalim se slučajevima proračun skakača temelji na primijenjenom opterećenju, uključujući:

• vlastita težina nadvratnika;
• težina zida, uzimajući u obzir samonosivi kapacitet (visina zida iznad otvora);
• raspodjela težine zida (za ljetno zidanje uzima se u obzir samo 1/3 širine iznad otvora, za zimu – cijeli zid je u potpunosti);
• opterećenje zbog nosača greda ili podne ploče na određenom dijelu zida.

Važne su i linearne dimenzije nadvratnika. Njegova širina određuje se debljinom zida, a njegova visina određuje se potrebnom nosivošću. Duljina nadvratnika odgovara širini otvora plus duplo većoj vrijednosti dubine: od 10 cm za zidove od opeke i do 30 cm za labave porozne blokove.

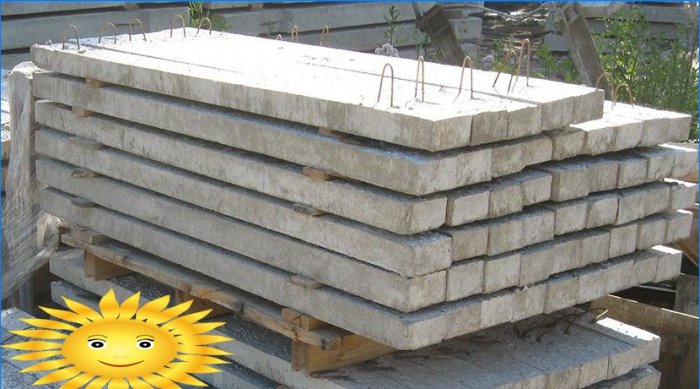

U većini slučajeva za određivanje prikladnog nadvratnika dovoljno je odabrati tablice sa standardnim tvornički proizvedenim betonskim elementima (serije 1.038 za standardne i 1.225 za vrlo široke otvore). Potrebni proizvod određuje se širinom otvora, uzimajući u obzir dubinu oznake. Ako je traženi skakač tanji od zida, trebate instalirati nekoliko ovih dobro, ili barem dva komada.

Naravno, nitko ne inzistira na kupnji gotovih proizvoda. Armiranobetonske pregrade možete sami baciti, kao i zamijeniti ih drvenim ili čeličnim, po vlastitom nahođenju, pri čemu ste prethodno izračunali pregib za progib.

Skakanje u kamenim zgradama

Najlakši način ukrašavanja gornjeg dijela otvora je izbjegavanje upotrebe nadvratnika povećanjem visine prozora do samog armopoja. To nije uvijek moguće, jer duljina raspona nameće vlastita ograničenja, posebno za nosive zidove, a osim toga, nemoguće je dovesti vrata do stropa. Pa ipak, trebali biste znati da između otvora i ojačane krune treba postojati barem dva reda blokova velikog formata, ili 5-7 reda cigle, ili ne smije biti ništa.

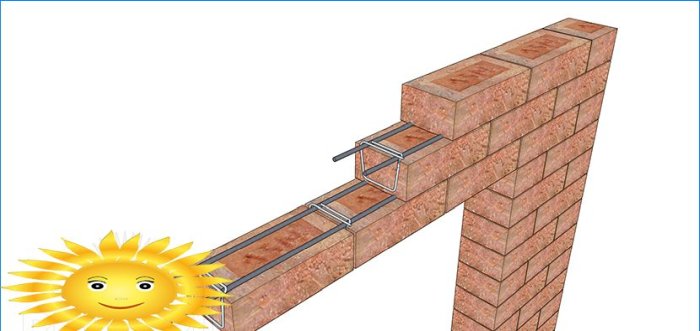

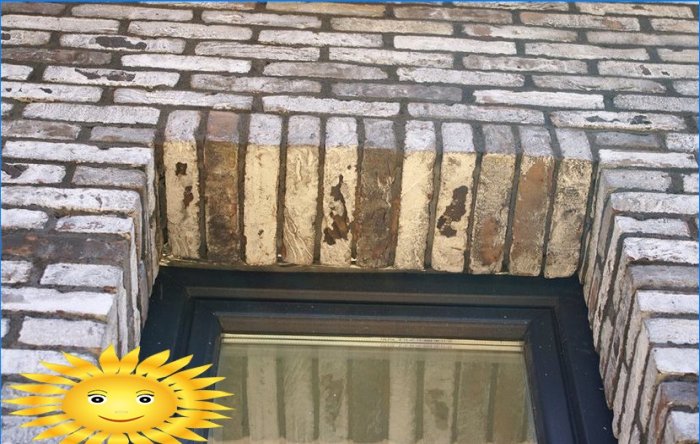

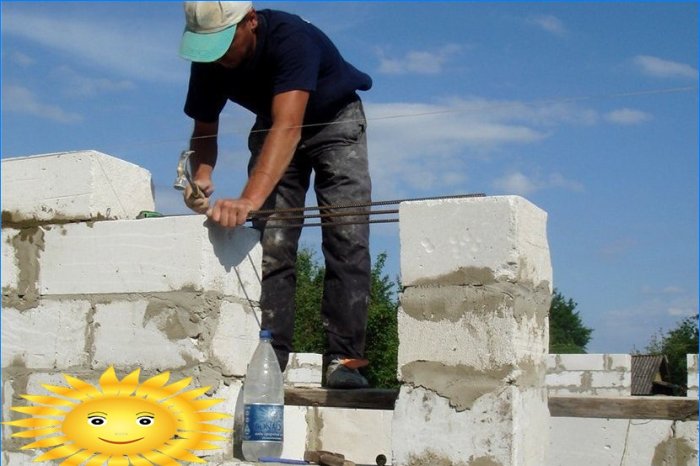

Najlakši način je da u zidovima rasporedite gornji dio otvora, na kojem stropovi ne počivaju. Ako visina zida iznad otvora ne zadovoljava zahtjeve za samonanošenje, gornji su redovi ojačani armaturom. Između svake cigle u nizu koji pokriva otvor, postavljeni su “kopče za papir” – stezaljke od žice 4 mm, koje strše iznad reda zidanih tvorevina, tvoreći svojevrsne uši. Uzdužno ojačanje dovodi se ispod njih i veže, jedna šipka od 10 mm na svakih 10 cm debljine stijenke, ostavljajući 15-20 cm na stupovima sa strane otvora.

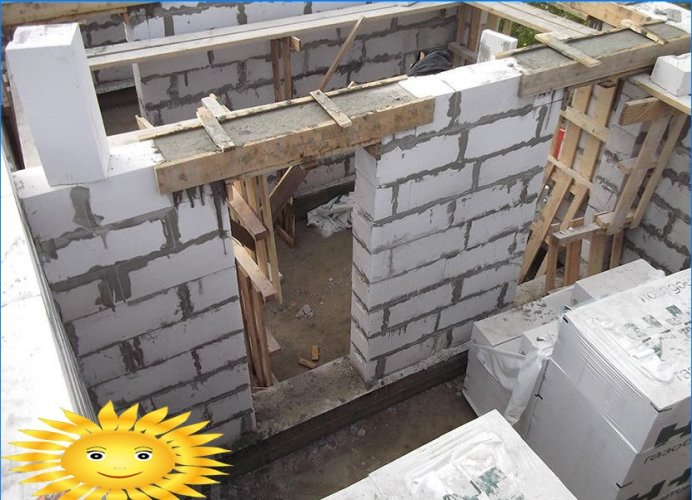

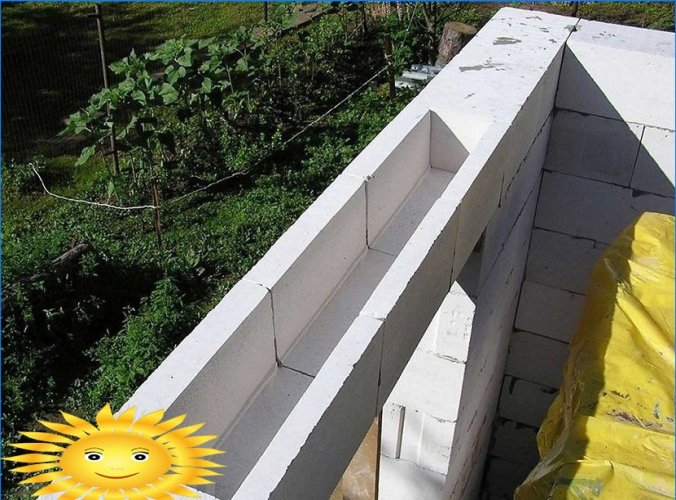

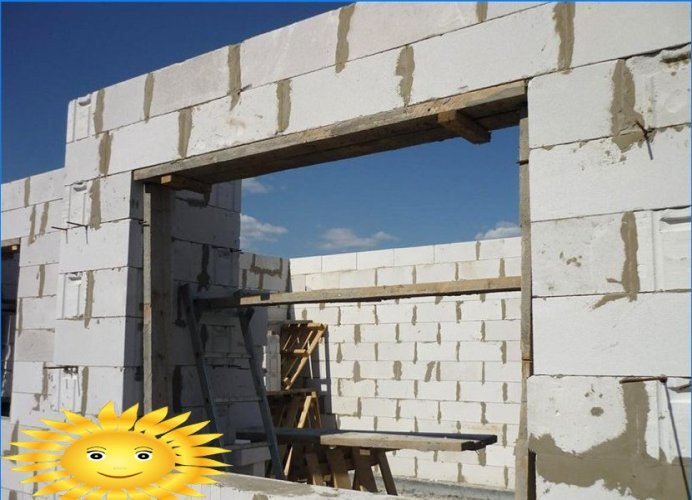

Još je lakše ojačati otvor u nosivim zidovima od čvrstih laganih betonskih blokova. Zidarstvo iznad otvora izvodi se pomoću privremene potpore s dna. Nakon toga, u sredini blokova iznad otvora urezan je utor dubok do 20 cm i debljine 25–30 mm. Unutra je umetnuta ravna armatura – mreža 12 mm armature, a zatim je utor ispunjen pijeskom betonom. Ako je jasno da takvo ojačanje ne ispunjava zahtjeve za čvrstoćom, u obliku traka oplate koriste se ladice u obliku slova U u obliku poroznog betona.

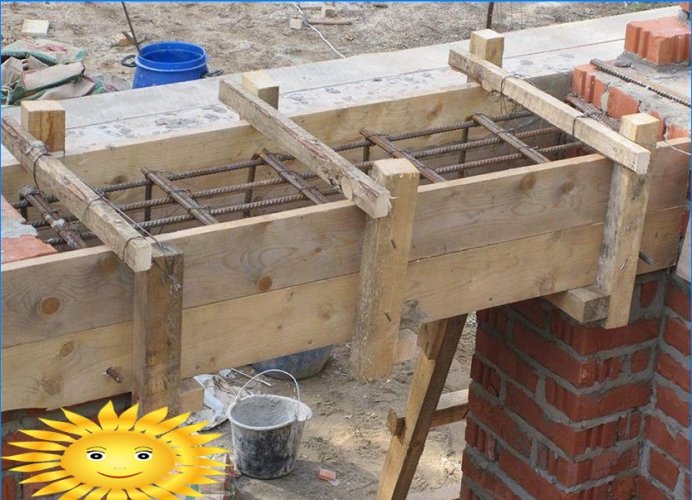

Pregrade od armiranog betona vrlo su bitni mostovi hladnoće. Njihova se upotreba zahtijeva samo u iznimnim slučajevima, kada se predviđa vrlo širok otvor u nosivom zidu. Takvi se nadvratnici bacaju uza zid, izbijajući oplatu na ploči iznutra, izvana i odozdo. Nadstrešnice su ojačane u dva reda, jedna palica od 12 mm za svakih 60–80 mm debljine stijenke. Ovisno o duljini raspona, u donji red armature mogu se dodati 2-3 više armaturnih šipki. Da bi se isključila toplinska migracija, par EPS ploča ukupne debljine 50-70 mm ugrađuje se u sredinu oplate, dok se armatura raspodjeljuje kako bi se dobili zaštitni slojevi od 40 mm.

Prilikom postavljanja skakača bilo koje vrste, važno je biti u mogućnosti pravilno pripremiti “ramena” na kojima počivaju. U pravilu se za to koriste drvena, čvrsta cigla ili cementni malter razreda 300..

Jačanje otvora u zgradama okvira

Za izgradnju okvira strogo je potrebna prisutnost skakača u gornjem dijelu otvora. U nastavku opisani zahtjevi vrijede i za metalne i drvene okvire..

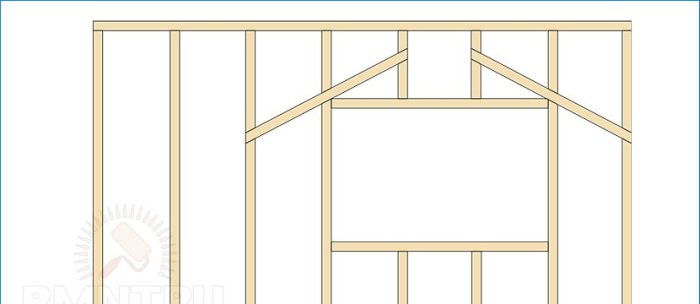

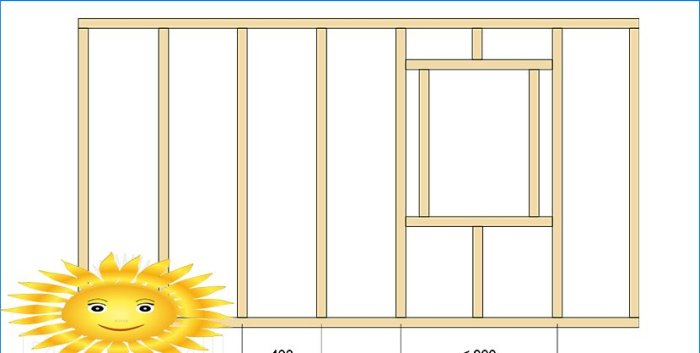

Ako širina otvora ne prelazi dva koraka ugradnje okvira okvira, najbliži bočni elementi nosača spojeni su s dvije vodoravne poprečne trake, a zatim se dodaju dva okomita razmaka, postavljajući potrebnu širinu otvora.

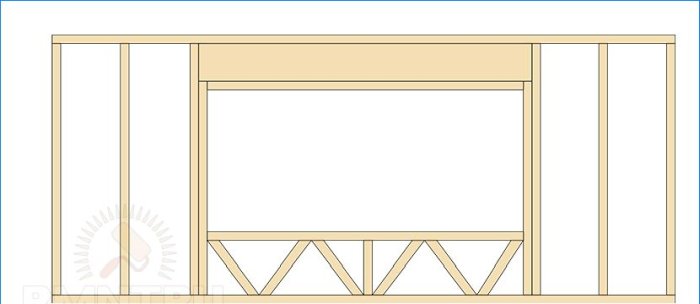

Ako je otvor u širini jednak tri ili više razmaka između stupova okvira, na isti se način ukrašava poprečne šipke. Za dodatnu potporu kratkih nosača iznad otvora, istovaruju se na susjedne pomoću dijagonalnih zagradama koje idu od sredine prema van. U svakom slučaju, poprečni presjek prečke ne smije biti manji od veličine elemenata nosača okvira.

Ako otvor premašuje pet puta veću udaljenost između stupova u širini, vertikale koje su mu najbliže treba udvostručiti. Unutarnji par povezan je vodoravnim skakačem, a vanjski je isti, ali veći za pola visine otvora. Prostor između dviju vodoravnih greda ispunjen je dijagonalnom rešetkom za ukrućenje prema principu podnih rešetki.

Kako napraviti i ojačati otvore u nosivim zidovima

Prilikom preuređenja možda će biti potrebno napraviti otvor u nosivom zidu. Slične akcije u komunalnom sektoru mogu se provoditi samo u dogovoru s stambenim fondom, dok privatni graditelji mogu djelovati na vlastitu odgovornost i rizik..

Prema projektu, granice budućeg otvora označene su s obje strane nosivog zida. Da bi se osigurala potpuna slučajnost, nakon označavanja na jednoj strani izbušene su četiri strogo okomite rupe u uglovima otvora i povezane su linijama.

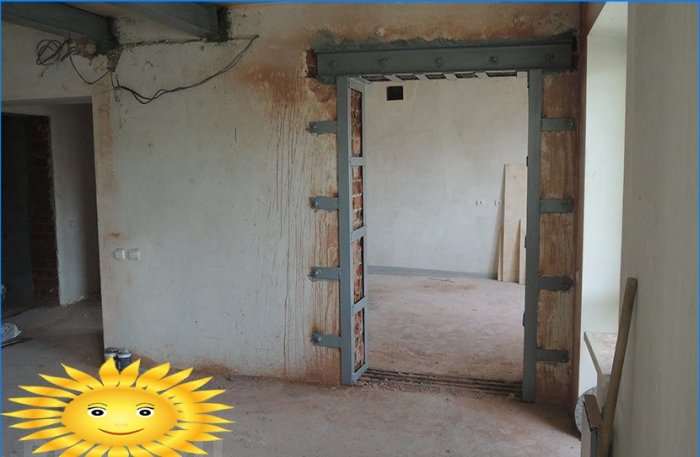

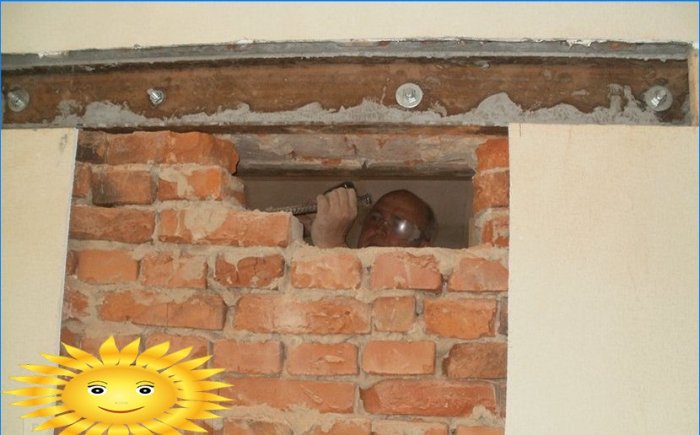

Duž gornje granice otvora izvodi se vodoravno obrezivanje širine oko 10 mm i duljine 20 cm više od otvora u oba smjera. U dobiveni utor sa svake strane položen je komad čeličnog čelika. Njegov presjek može se odrediti proračunom za savijanje, ali češće se hipoteke izrađuju s velikom viškom čvrstoće. Općenito, čelični kut 100x100x8 mm bit će više nego dovoljan.

Iznad ugniježđenih uglova buši se po jedna rupa na svakih 25 cm širine otvora, u njih se umetne glatka armatura, kroz koju se uglovi međusobno povezuju. Donji snop izrađen je od nadzemnih čeličnih ploča 100×8 mm. Nakon ugradnje nadvratnika, otvor se može izrezati i ukloniti u fragmentima..

U donjem dijelu otvora duž ravnine svakog zida moraju se položiti dva komada kutnog čelika dimenzija najmanje 50x50x4,5 mm. Moraju se unijeti u zid najmanje 50 mm sa svake strane. Okomiti bočni kutni poklopci umetnuti su između donjeg i gornjeg kuta. Obično se prema veličini odabiru tako da su jednake gornjoj granici..

Iznutra su bočni uglovi vezani nadzemnim pločama. U zidu su remenje pričvršćeni klinovima profilne armature od 12 ili 14 mm, koji se urezuju u rupe izbušene pod kutom od 45 ° prema ravnini zida na svakih 35–40 cm. Zatik se pričvršćuju na uglove zavarivanjem, režu se na 60–70 mm, a zatim čvrsto savijte se na ravninu okvira i pažljivo ostružite.
