Što je krov inverzije

Ogromna većina ljetnikovaca i vikendica u Moskvi i moskovskoj regiji imaju pokošene krovove. Ravni krovovi se rijetko koriste i najčešće se koriste za pokrivanje izbočenih dijelova kuće, terasa itd. Konstrukcijski se tradicionalni ravni krov, koji se često naziva i “mekani” krov, sastoji od noseće ploče na koju je položen toplinski izolacijski materijal (ploče od mineralne vune) preko sloja barijere, zaštićen od atmosferskih oborina hidroizolacijskim tepihom na osnovi rolnih materijala koji sadrže bitumen (Sl. 1).

Međutim, ovaj dizajn ima niz nedostataka. Nije uvijek moguće osigurati potpunu nepropusnost sloja barijere pare, zbog čega vodena para prodire u debljinu izolacije i nakuplja se u njoj, jer gusti hidroizolacijski tepih sprječava isparavanje vlage. Vremenom se u vlazi akumulira puno vlage, koja se spušta, stvarajući vlažna mjesta na stropu. Osim toga, pri negativnim temperaturama, voda zamrzava, povećava se u volumenu i odvodi hidroizolaciju s baze. Tijekom rada, hidroizolacijski tepih izložen je klimatskim i mehaničkim utjecajima, što dovodi do pukotina kroz koje voda ulazi u prostoriju; curenja obliku, može biti vrlo teško utvrditi i ukloniti uzrok.

Sl. 1

1 – podne ploče
2 – pričvršćivanje izolacije
3 – parna barijera
4 – izolacija
5 – hidroizolacijski tepih
6 – dodatna izolacija

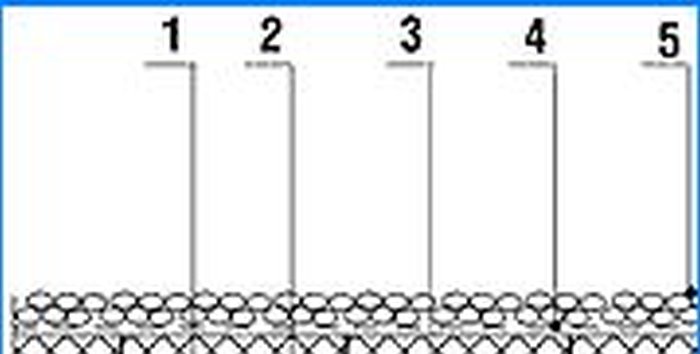

Sl. 2

1 – preklapanje
2 – hidroizolacijski tepih
3 – izolacija izrađena od ekstrudirane polistirenske pjene
4 – filterski materijal
5 – sloj šljunka debljine najmanje 50 mm

Postoji alternativno konstruktivno rješenje za ravni krov – tzv. inverzijski krov, praktički lišen ovih nedostataka. Njegova razlika leži u činjenici da se izolacijski sloj nalazi ne ispod hidroizolacijskog tepiha, već iznad njega (Sl. 2). Ovaj dizajn štiti hidroizolacijski sloj od štetnog djelovanja ultraljubičastih zraka, naglih promjena temperature, ciklusa smrzavanja i odmrzavanja, kao i od mehaničkih oštećenja, što omogućuje produljenje radnog vijeka obrnutog krova u usporedbi s tradicionalnim (tzv. “Mekim” krovom. Dizajn preokrenutog krova omogućuje da se koristi kao eksploatirani ravni krov na kojem možete sunčati, postavljati stol i stolice, saditi travu ili uređivati ​​cvjetni vrt.

Na armirano-betonskoj ploči obloge, duž estriha (ili bez njega), postavite hidroizolacijski tepih od dva sloja “Filisol” ili jednog sloja “Rooflite”, na vrhu kojeg se postavljaju izolacijske ploče. Na toplinsku izolaciju položi se tepih od filtarskog materijala, a zatim se ulije šljunak. Ako se koristi krov, tada se mogu postaviti ploče za popločavanje. Preporučeni nagib obrnutih krovova 2,5-5%.

Tijekom rada na krovu, talina ili kišnica vode teče kroz sloj šljunka, prolazi kroz filtrirni materijal, djelomično kroz spojeve između izolacijskih ploča i spušta se hidroizolacijskim tepihom u uređaje za odvodnju.

Izolacija za inverzijske prevlake

Za izoliranje preokrenutog krova primjenjuju se samo nehigroskopski materijali koji mogu održavati visoke karakteristike toplinske izolacije u vlažnom okruženju. Ovim zahtjevima udovoljavaju ekstrudirane pjene sa zatvorenim porama koje imaju blizu nulte apsorpcije vode, dobre karakteristike zaštite od topline u vlažnom okruženju i dovoljnu čvrstoću..

Izolacijska zaštita u obrnutim krovovima

Da bi se izolacija zaštitila od plutanja, izlaganja ultraljubičastim zracima i jakim vjetrovima, na nju se nanosi sloj ispranog valjanog šljunka dimenzija 16-32 mm. Smjese pijeska ili šljunka ne koriste se kao utovarni materijal. Debljina šljunčanog sloja uzima se ovisno o debljini izolacijskih ploča.

Kao asfalt možete koristiti i ploče za popločavanje ili kaldrme. Ako na krovu kuće uredite travnjak ili mali cvjetni vrt, tada će tlo igrati ulogu zaštitnog sloja. Ovaj je dizajn prikazan na Sl. 3.

Sloj šljunka položen je na poseban filtrirni materijal (stakloplastika, materijal “Taipar” itd.) Koji dobro prolazi vodu, ali predstavlja prepreku prolasku čvrstih čestica tla ili pijeska. Filtarski materijal sprječava ispiranje gornjeg (tla) sloja iskorištenog krova i štiti izolacijske ploče od silitacije.

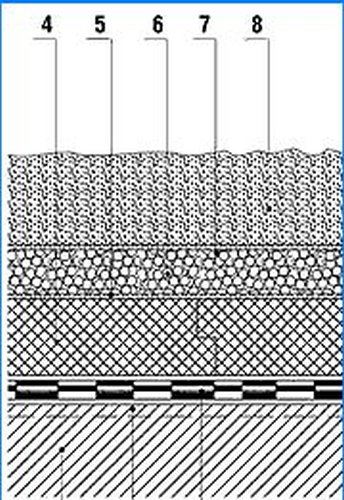

Sl. 3

1- armiranobetonska podne ploča
2 – temeljni sloj
3 – hidroizolacijski tepih od materijala za valjanje
4 – ekstrudirana polistirenska pjena
5 – filterski materijal
6 – drenažni sloj šljunka
7 – filterski materijal
8 – tlo

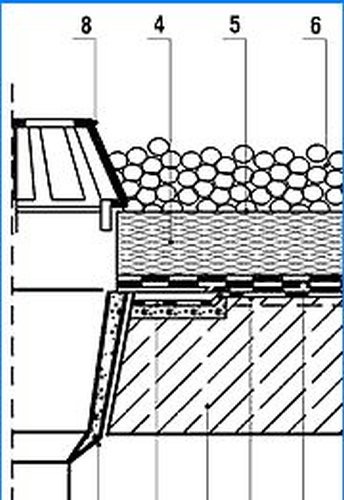

Sl. 4

1 – armirano-betonska podne ploča
2 – temeljni sloj
3 – hidroizolacijski tepih od materijala za valjanje
4 – ekstrudirana polistirenska pjena
5 – filterski materijal
6 – drenažni sloj šljunka
7 – metalna pregača
8 – kapa odvodnog lijevka
9 – dodatni sloj hidroizolacije

Strukturni elementi inverzijskog pokrova

Važan strukturni element je točka spajanja krovnog odvodnog lijevka. Duž oboda rupe potrebno je položiti dodatni sloj hidroizolacijskog materijala, ugraditi metalnu pregaču i osigurati nagib hidroizolacijskog tepiha prema odvodnom lijevku (Sl. 4).

Da bi se osiguralo pouzdano pričvršćivanje obrnutog krova na vanjski zid kuće, u zoni spajanja postavljeni su dodatni slojevi hidroizolacijskog materijala koji su pričvršćeni na vanjski zid iznad razine premaza (Sl. 5).

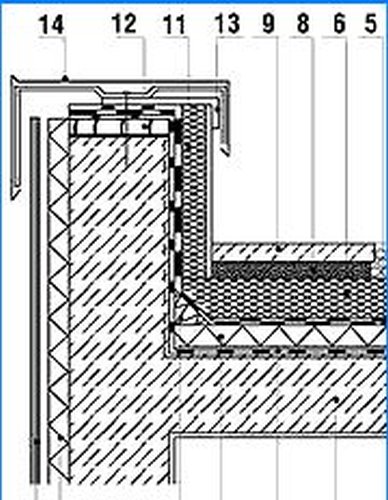

Sl. 5

1 – armirano-betonska podne ploča
2 – temeljni sloj
3 – hidroizolacijski tepih od materijala za valjanje
4 – ekstrudirana polistirenska pjena
5 – filterski materijal
6 – drenažni sloj šljunka promjera 4-8 mm
7 – drenažni sloj šljunka promjera 16-32 mm
8 ploča za popločavanje
9 – sloj tla (izborno)
10 – vanjski zid
11 – ne stvrdnjavajuće brtvilo
12 – metalna pregača
13 – vanjska zidna obloga
14 – dodatni sloj hidroizolacijskog materijala

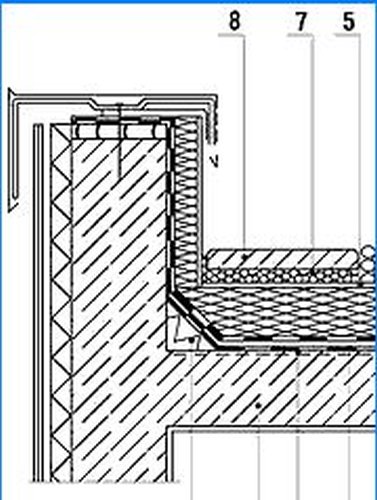

Sl. 6

1 – armirano-betonska podne ploča
2 – temeljni sloj
3 – hidroizolacijski tepih od materijala za valjanje
4 – ekstrudirana polistirenska pjena
5 – filterski materijal
6 – sloj šljunka debljine najmanje 50 mm
7 – drenažni sloj od finog (4-8 mm) šljunka
8 – podovi za popločavanje ploča
9 – materijal za toplinsku izolaciju

Da biste poboljšali svojstva toplinske izolacije premaza, kao i isključili vjerojatnost pucanja na mjestima gdje se hidroizolacijski tepih savija, u blizini vanjskog zida i parapeta na podu, preporučljivo je napraviti ukosnicu od toplinsko-izolacijskog materijala (sl. 6). Zaštita izolacijskog sloja od mehaničkih oštećenja i povećanja otpornosti šljunčanog sloja na utjecaje povećanih opterećenja vjetrom postiže se polaganjem betonskih (pločnika) pločica po obodu obloge (duž parapeta i vanjskog zida).

Kao što je već napomenuto, najveći dio vode koja pada na krov tijekom kiše ili nastaje kao rezultat topljenja snijega, teče kroz oluke. Međutim, određena količina vlage neizbježno ulazi u jaz između izolacije i hidroizolacijskog tepiha, odakle kasnije isparava prema van, prolazeći kroz spojeve izolacijskih ploča. Stoga je prilikom postavljanja prevrnutog krova s ​​gornjim slojem materijala s malom propusnošću pare (zemlja, betonske ploče itd.) Potrebno osigurati drenažni sloj preko ekstrudirane polistirenske pjene koja ne ometa difuziju vodene pare, na primjer, sloj drobljenog kamena ili sitnog šljunka s frakcijom 4 -8 mm i debljine najmanje 20 mm (slika 7).

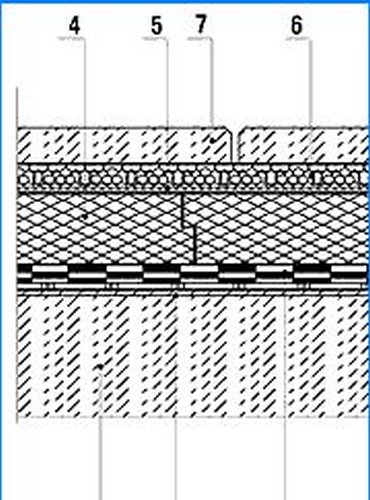

Sl. 7

1 – preklapanje
2 – temeljni sloj
3 – hidroizolacijski tepih
4 – izolacija
5 – filterski materijal
6 – drenažni sloj šljunka
7 – ploče za popločavanje

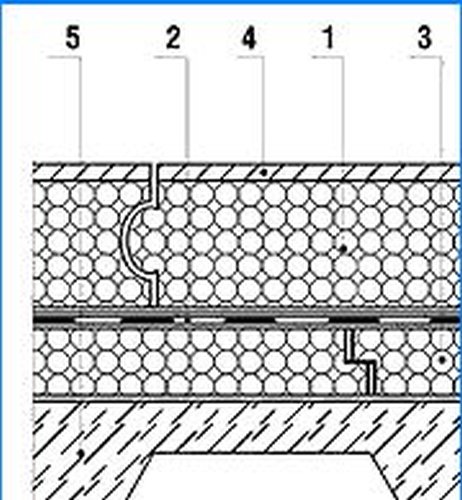

Sl. 8

1 – glavni sloj izolacije
2 – hidroizolacijski tepih
3 – dodatni sloj izolacije
4 – filterski materijal
5 – rebrasta podne ploča

U slučajevima kada su potporne konstrukcije poda izrađene od tankih rebrastih ploča male debljine, na unutarnjoj površini poda može nastati kondenzacija zbog prodiranja hladne vode ispod izolacijskog sloja. Da biste to izbjegli, preporučuje se postavljanje dva sloja izolacijskog materijala: jedan iznad hidroizolacijskog tepiha, a drugi (dodatni) – ispod njega (Sl. 8).

Izolacija postojećih ravnih krovova

Kao jedna od metoda izolacije postojećeg ravnog krova, može se preporučiti njegova pretvorba u inverzijski krov. Ova vrsta izolacije moguća je samo ako su potporne konstrukcije dovoljno jake. U nedostatku curenja, sloj izolacije postavlja se izravno na površinu hidroizolacijskog tepiha, ali ako je hidroizolacija u nezadovoljavajućem stanju, treba je zamijeniti ili položiti dodatni sloj valjanog hidroizolacijskog materijala. Ploče napravljene od ekstrudirane polistirenske pjene postavljaju se na obnovljeni hidroizolacijski tepih, a iznad njih – filtrirni materijal, nakon čega slijedi sloj šljunka debljine najmanje 50 mm (sl. 9); također je moguće organizirati eksploatirani krov, kao što je gore opisano.

Slika 9

1 – sloj šljunka s dodatkom
2 – sloj filtra
3 – izolacija
4 – obnovljeni hidroizolacijski tepih
5 – postojeće pokriće

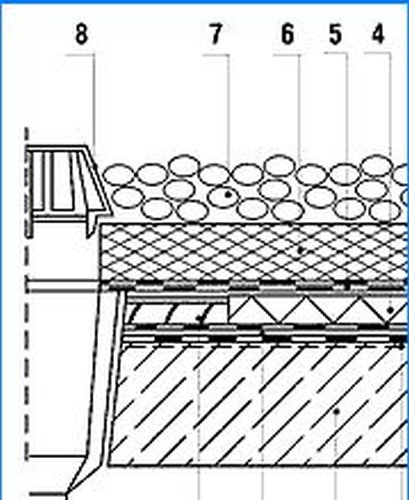

Sl. 10

1 – podne ploče
2 – temeljni sloj
3 – parna barijera
4 – izolacija postojećeg krova
5 – obnovljeni hidroizolacijski tepih
6 – dodatni sloj izolacije
7 – dolijevanje šljunkom
8 – odvodni lijevak
9 – drvena šipka

Posebnu pozornost treba posvetiti nepropusnosti tepiha hidroizolacije na mjestu gdje cijev prolazi iz odvodnog lijevka. Ako postojeći krov nije imao izolaciju, čvor spojnog lijevka izvodi se u skladu sa Sl. 4; u prisutnosti starog izolacijskog sloja, odabire se izolacijski materijal duž oboda lijevka, a na ovo mjesto postavlja se drvena šipka (Sl. 10).

Prije preokretanja postojećeg ravnog krova po obodu obloge potrebno je organizirati parapet visine najmanje 500 mm, koji se može napraviti od monolitnog armiranog betona. Da biste to učinili, na mjestu budućeg parapeta u armirano-betonskom podu izbušene su rupe u koje su sidrene šipke monolitne, a okvir za ojačanje paramora povezan je na armaturu paralela. , ugradite oplate i ispunite strukturu betonom.

Sl. 11

1 – podne ploče
2 – temeljni sloj
3 – parna barijera
4 – dostupna izolacija
5 – hidroizolacijski tepih G – nova toplinska izolacija (ekstrudirana polistirenska pjena)
7 – šljunak
8 – drenažni sloj (šljunak promjera 4-8 mm)
9 – ploča za popločavanje (duž cijelog perimetra krova)
10 – klin izrađen od toplinski izolacijskog materijala
11 – unutarnja izolacija parapeta (ekstrudirana polistirenska pjena)
12 – drvena greda
13 – profil pričvršćivanja
14 – pokrivanje metalnog profila
15 – vanjska toplinska izolacija zida i parapeta
16 – zglobno pročelje

Tek nakon postavljanja parapeta može se pokrenuti inverzijski krov. Kako bi se isključila mogućnost zamrzavanja betonskog poda, sve površine parapeta trebaju biti toplinski izolirane (Sl. 11).
