Fotonaponske pločice: perspektive primjene i značajke instalacije

Sadržaj članka

• Što su fotonaponske krovne pločice
• Vodeći proizvođači i brendovi
• Značajke instalacije

U većini regija, zbog niske insolacije, nepraktično je instalirati punopravnu solarnu elektranu. Međutim, možete osigurati takve potrebe kao što su osvjetljenje ili neprekinuti rad cirkulacijske pumpe: razgovarajte o modernom krovištu koje stvara električnu energiju.

Što su fotonaponske krovne pločice

Solarna ćelija ne mora biti faktor oblika ploče ili filma. 2005. godine, pod markom Powerhouse, predstavljen je prvi prototip fotonaponskog pretvarača, koji je istovremeno služio kao zaštitni krovni pokrov. I iako je sam koncept pobudio istinski interes, solarne pločice nisu se brzo razvile. Međutim, s vremenom je razvoj tehnologije proizvodnje omogućio smanjenje troškova i proizvod dovoljno masivan da se pojavi na širokom tržištu..

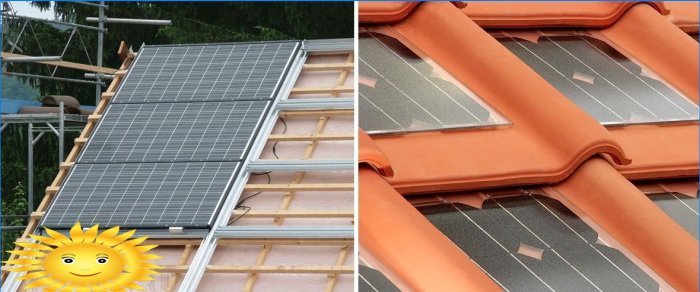

Glavna značajka fotonaponskih šindra je odbacivanje tradicionalnih krovova. Iako standardni solarni paneli ne pružaju zaštitu od padalina, vjetra i mehaničkih naprezanja, pločice služe kao cjeloviti premaz vrlo atraktivnog i originalnog izgleda. Pored toga, nema potrebe za posebnim instalacijskim sustavom: pločice su pričvršćene na standardnu ​​letvicu bez dodatnih podkonstrukcija..

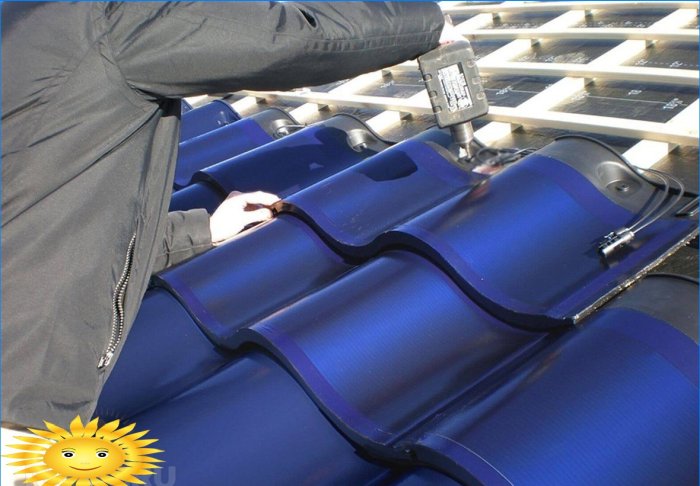

Struktura FG šindre može se razlikovati ovisno o proizvođaču. Postoje premazi u obliku krutih pločica ili ploča, fleksibilnih šindra i otisnutih listova. Najčešće se fenomen fotoelektričnog učinka postiže uvođenjem fleksibilnih energetskih ćelija, sličnih dizajna kao u filmskim baterijama. Također je patentirana tehnologija taloženja amorfnog silicija u nekoliko slojeva i oblaganje spojevima rijetkih metala. Posljednje dvije vrste šindre imaju koeficijent konverzije koji je usporediv s kristalnim pločama – oko 20%, što osigurava stvaranje do 200 W / h po kvadratu. m područja pokrivanja.

Fotonaponske šindre imaju visoku gustoću elemenata koji oslobađaju energiju i omogućuju upotrebu cijelog krovnog područja, dok standardna solarna instalacija uvijek ima praznine u obliku okvira ili udubljenja s ruba padine. Posebna optička svojstva zaštitnog prozirnog premaza također igraju ulogu: u modernim pločicama djeluje kao zamka fotoaparata i učinkovito apsorbira zrake s malim kutom upada, što podržava stvaranje u jutarnjim i večernjim satima..

Vodeći proizvođači i brendovi

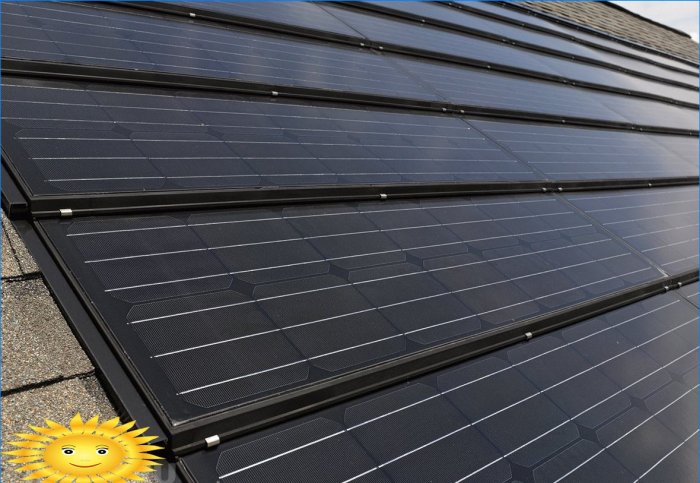

CertainTeed Solar jedan je od najstarijih predstavnika u industriji. Ove su šindre u osnovi obične solarne ploče opremljene vodootpornim bravama. Premaz karakterizira najniži pokazatelj performansi – oko 50 W / m². Istodobno, prodajna cijena šindre jedna je od najdemokratskijih, a njezina zaštitna i radna svojstva su na razini najboljih proizvođača krovnih materijala, što je, u stvari, CertainTeed. Proizvode iz SAD-a moguće je kupiti samo instalacijom ključ u ruke od tvrtke koja ima pristup stranim dobavljačima, jer se ove pločice ne mogu naći u otvorenoj prodaji.

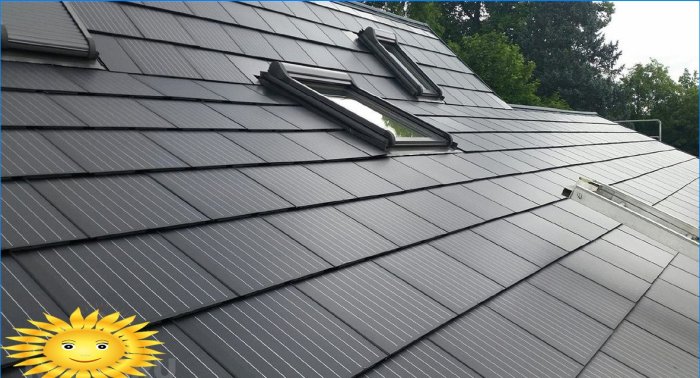

SolteQ je njemački proizvođač ploča koji se sastoji od niza standardnih polikristalnih elemenata postavljenih na čvrstu podlogu i obloženih trajnim spojem s posebnim optičkim svojstvima. Konfiguracija ploča je takva da se bez problema uklapaju u kontinuirano oblaganje s preklapanjem. Nemaju izvanrednu čvrstoću, međutim, u nedostatku prolaznih tereta, mogu se kretati oko 50 godina u većini klimatskih zona.

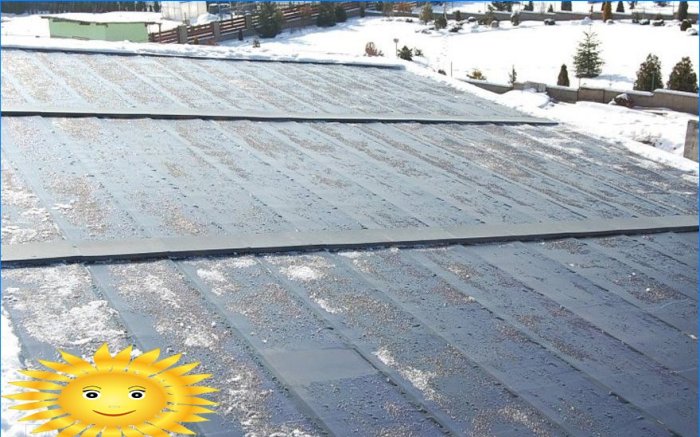

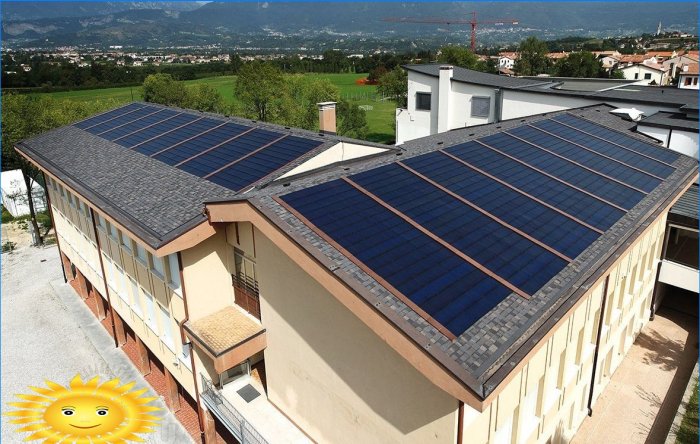

Tegola je jedan od najpopularnijih dobavljača solarnih pločica u ZND. Tegosolar je premaz s mekom bitumenskom podlogom na koji je postavljena fleksibilna fotoćelija tankog filma. Kao i obične bitumenske šindre, postavlja se na tepih obloge, pod malim kutovima nagiba i na ravni krov, šindre su spojene na Euro-ruberoidnu podlogu. Za razliku od krutih elemenata, fleksibilne šindre imaju smanjeno oslobađanje energije, ali su istovremeno pristupačne i izdržljive.

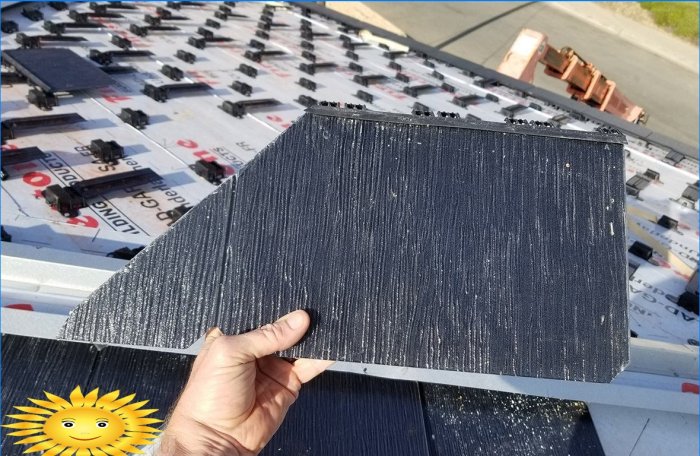

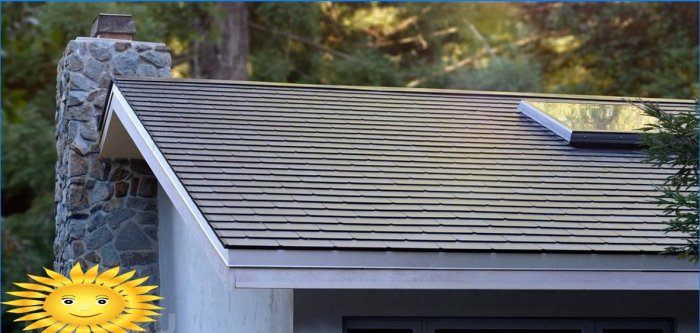

Tesla solarni krov je obećavajući razvoj Solar Citya, najvećeg dobavljača solarnih panela u Kaliforniji. Unatoč izlasku treće verzije pločica, uvođenje proizvoda na međunarodno tržište još uvijek je tek u planovima. U isto vrijeme, proizvodni kapacitet stalno raste, što znači da će u doglednoj budućnosti biti moguće procijeniti učinkovitost Teslin pločica u ruskoj klimi. Solarni krov je zanimljiv zbog svojih tehničkih karakteristika, jer se radi o čitavom tehnološkom kompleksu, koji se temelji na litijevoj bateriji, pretvaraču i jedinici za punjenje, smještenoj u jedinstvenom kućištu atraktivnog dizajna. Sama fotoćelija koristi standardni polikristalni oblik, ali faktor oblika pločica je izvanredan: male pahuljice koje vam omogućuju da zauzmete što veći dio krovnog područja i na taj način izjednačite razliku u proizvodnji električne energije u usporedbi sa standardnim pločama.

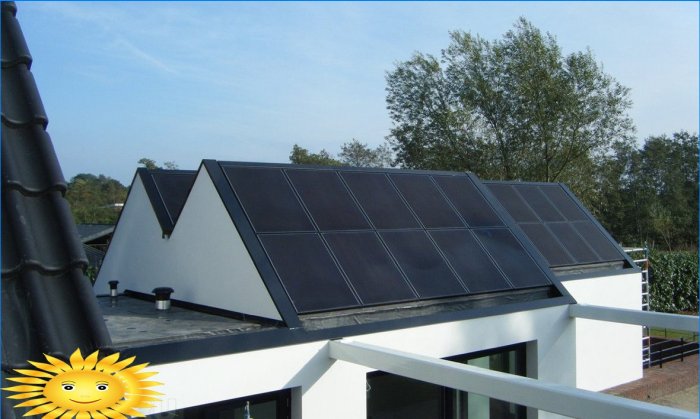

Solar Frontier, japanski konkurent Tesli, nudi proizvod koji suparnički, a u nekim aspektima čak i nadmašuje, proizvode američkih inovatora. Šindre su razvijene u najkraćem mogućem roku i uz potpuno zanemarivanje dizajnerske komponente projekta, rezultat je bio premaz manje debljine i težine, dok je proizvodnja električne energije najveća među analogima. Za razliku od Solar Roof-a, japanske krovne pločice dostupne su na tržištu ZND i glavni su konkurenti SolteQ-u i Tegosolar-u. To je ploča prilično velikog formata – svaka s površinom od oko 1 m², koji se uklapaju neprimjetno.

Značajke instalacije

Svaki pojedinačni uzorak solarnih pločica ima svoje upute za ugradnju, koje se razlikuju u načinu spajanja elemenata obloge, njihovom pričvršćivanju i sastavljanju električnih krugova. Pa ipak, glavne razlike leže u formatu pokrivnih elemenata, razmotrit ćemo ih na dva konkretna primjera rada s fleksibilnim i čvrstim pločicama..

Tegosolar – postavljanje pločica vrši se na čvrstoj letvi prekrivenom oblogom tepihom s vulkanizirajućim slojem na površini. Ovi se materijali razlikuju od standardnih podnih tepiha po tome što je površina namijenjena prekrivanju sljedećih slojeva. Dakle, umjesto markiranih obloga, možete koristiti standardni Euro-krovni materijal i druge materijale sa usporedivom vodootpornošću..

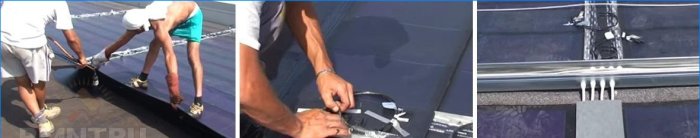

Polaganje fleksibilnih šindra vrši se na strogoj mreži bez pomicanja elemenata u redovima. Postupak pričvršćivanja krajnje je jednostavan: prvo se šindre postavljaju na svoje mjesto i spajaju sa susjednim. Prvo, potrebno je instalirati pričvršćivače kabelskih kanala na rubove i ukloniti zaštitni film. Nakon toga slobodni rub se mora podići i površina podloge mora se otopiti plinskim plamenikom. Kad je cijelo područje kontakta spremno za lijepljenje, podignuti rub pločice mora se spustiti i pažljivo pritisnuti na podlogu, izbjegavajući divergenciju spojeva. Za dobro vezivanje obje površine moraju biti suhe i čiste..

Električna instalacija sastoji se u povezivanju svakog elementa s izoliranom sabirnicom za prijenos struje postavljenom duž vertikalnih spojeva. Da biste to učinili, svaka šindra ima par žica s priključcima koji se mogu koristiti za paralelno i miješano spajanje, ovisno o topologiji električnih krugova. Nakon spajanja i postavljanja vodiča, pladanj se zatvara zaštitnim poklopcem.

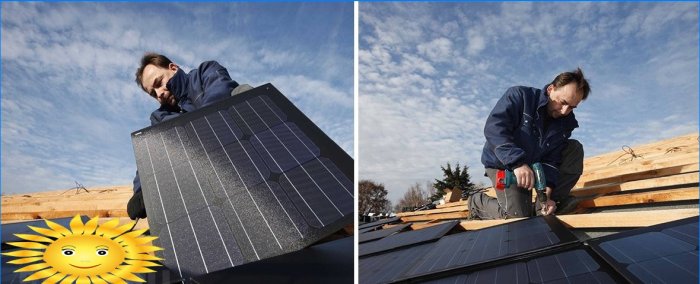

SolteQ – krute pločice mehanički su učvršćene, za koje struktura ploče može stvoriti rupe za pričvršćivanje ili elemente sustava klikni na stražnjoj strani. Ključna razlika između postupka instalacije je značajno smanjenje električne instalacije: ploče su međusobno povezane kontaktnim stezaljkama koje se nalaze na spojevima, a njihova integracija u zajedničku mrežu vrši se pod pokrovom grebena, vjetra ili vijenca..

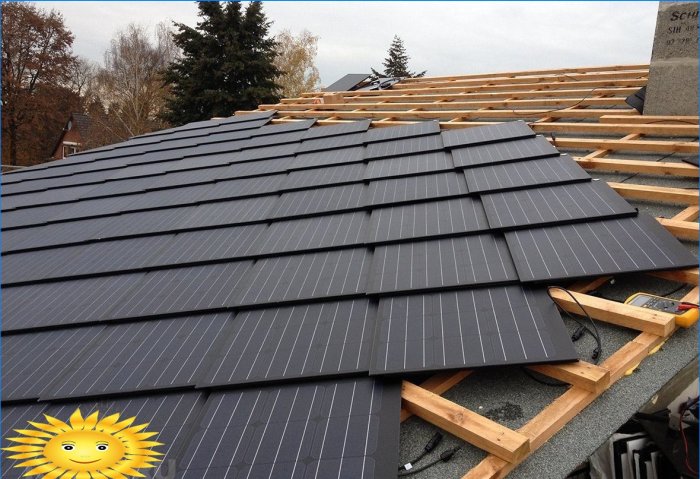

Prikladna podloga za ugradnju krutih pločica može biti rijetka obloga. No, visina tona mora odgovarati formatu pločica, dok su potrebni kontra rešetka i hidro-barijera. Za hladne krovove prikladni su većina tkani materijali ili mikro perforirani film; za izolirane krovove treba odabrati hidroizolaciju uzimajući u obzir potrebnu propusnost pare..
