Napravite ručni savijač cijevi za profilnu cijev

Sadržaj članka



Za mnoge kućne majstore uređaj za savijanje cijevi bio bi vrlo koristan, ali ne može si svatko priuštiti kupnju takvog stroja. Možete ići drugim putem i sastaviti ručni savijač cijevi za profilnu cijev iz dostupnih materijala koji imaju osnovne vještine obrade metala i koristeći naše upute.

Za krevet odabiremo materijale

Iako se kotrljanje male sile koristi za savijanje cijevi, baza stroja mora biti jaka i stabilna. Ponekad ima smisla popraviti alat na tvrdom podu, tako da se prilikom obrade masivnih dijelova složenih oblika instalacija ne prevrne.

Jedno jednostavno pravilo pomoći će vam da odaberete pravi materijal: okvir u smislu njegove konstrukcijske sposobnosti mora biti usporediv s cijevom koja se obrađuje, inače će se sam stroj deformirati. Ako je krevet sastavljen od više elemenata, moraju imati i uzdužne i poprečne učvršćivače.

U svakodnevnom životu, najlakši način za držanje ugaonog čelika je 80x80x7, 100x100x8 ili tako nešto. Iz četiri segmenta duljine 60–80 cm zavareni su dva dijela u obliku slova T, koji se mogu (i trebaju!) Dobro zavariti duž oba uzdužna šava. Rezultirajući profili povezani su s dva prekrivača sprijeda i straga. Nadzemni ugao duljine 320-400 mm (ovisno o širini police) nanosi se rubom prema gore, čime se dobiva prikladna ravnina kako bi se napravio visokokvalitetni spoj i dobila 2 poprečna učvršćivača. Još 4–5 kratkih (160–200 mm) komada kutnog čelika postavljeno je odozdo za još bolje pričvršćivanje polovica jedna za drugu i pružanje bočne krutosti.

Napravite ručni savijač cijevi za profilnu cijev

Za pouzdano spajanje, poželjno je dijelove zavarivati ​​iznutra, tako da ih raširite na poznatoj ravnoj površini. Zapamtite da dijelovi “vode” od zavarivanja, stoga prvo sastavimo okvir s krakovima od 5 do 6 mm, poravnajte ga, a zatim ga zavarite u potpunosti. Važno je napomenuti da se u nedostatku zavarivanja veza može izvesti vijcima, ali moraju imati promjer od najmanje 12-14 mm, to jest, teško je bušiti.

Rolling rolls – kupiti ili napraviti

Mnogi projekti savijanja cijevi podrazumijevaju upotrebu kugličnih ležajeva, što nije u potpunosti točno. Njihov minus je nemogućnost izdržavanja značajnog radijalnog opterećenja, ležajevi će se “brzo” kotrljati, s izuzetkom valjka i višeslojnih.

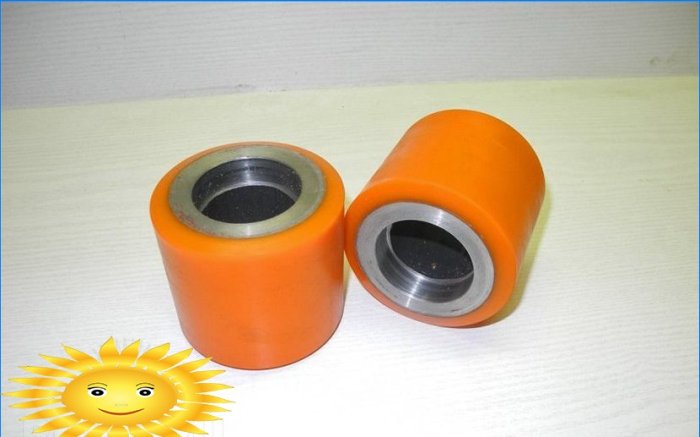

Nećete požaliti ako se trudite pronaći poliuretanske ili poliamidne valjke koji se često nalaze među dodacima za kolica. Optimalna standardna veličina je 60–80×90–100 mm, to jest, duguljasti. Ležaj iznutra mora biti, kao što smo već saznali, valjkasti i bez održavanja. Možda uopće nema podnošenja, razmotrit ćemo ovu opciju..

Napravite ručni savijač cijevi za profilnu cijev

Valjci s polimernom oblogom ne sadrže nedostatak čelika – oni praktički ne klizi po dijelu tijekom rada. Takav stroj također može saviti kromirane ili obojene dijelove bez oštećenja premaza. Ne treba se brinuti o izdržljivosti – proizvodi na kotačima opisanih standardnih veličina dizajnirani su za opterećenje od 0,75–1 tone i više, odnosno stroj će moći izdržati snagu od najmanje 2 tone, što je sasvim dovoljno.

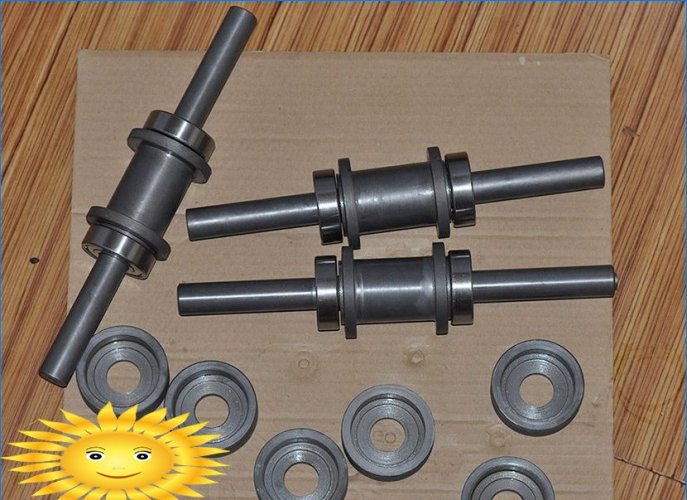

Bilješka:nitko ne negira prednosti metalnih valjaka, općenito su čak i bolji od poliuretanskih valjaka. No, u asortimanu pribora prilično je teško pronaći posebne valjke za savijanje cijevi i ne mogu ih svi napraviti, osim toga njihova površina mora biti karburizirana.

Napravite ručni savijač cijevi za profilnu cijev

Dizajn koji se razmatra prilagođen je za kotrljanje cijevi kvadratnog oblika, ali ima nekoliko valjka različitih oblika površine, moguće je uspješno savijati i ovalne i okrugle cijevi, pa čak i složeni profil, ako je potrebno. Pa, postoji mnogo načina da se videozapisu doda željeni faktor forme, dodatni razlog za posjet poznatom turneru.

Mehanizam za stezanje

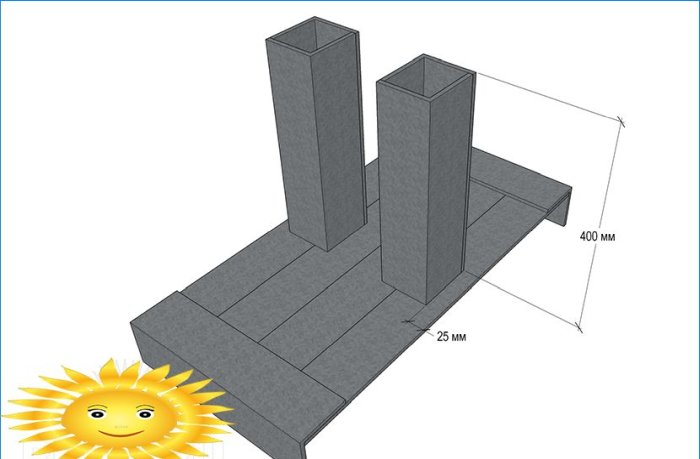

Podijelimo krevet na pola duž duljine i označimo mjesto okomitih potpora na bočnim rubovima. Izrađujemo ih od komada iz istog kuta kao i na krevetu, savijajući ih u kvadrat. Držači se trebaju pomaknuti malo bliže središtu, za oko 20-25 mm. Tako se dobiva lumen širine 120-160 mm. Više nego dovoljno.

Napravite ručni savijač cijevi za profilnu cijev

Lako je izračunati visinu regala. Promjer dva valjka, zazor za cijev od 100–120 mm i još 100 mm za slobodno kolo – ukupno oko 400–450 mm. Varirajte ovu vrijednost ovisno o veličini upotrijebljenog mehanizma kompresije. Nosači su prekriveni poprečnim gredama s vertikalnim učvršćivačem. U ove svrhe dobro je nabaviti mali presjek kanala 70x40x8 mm.

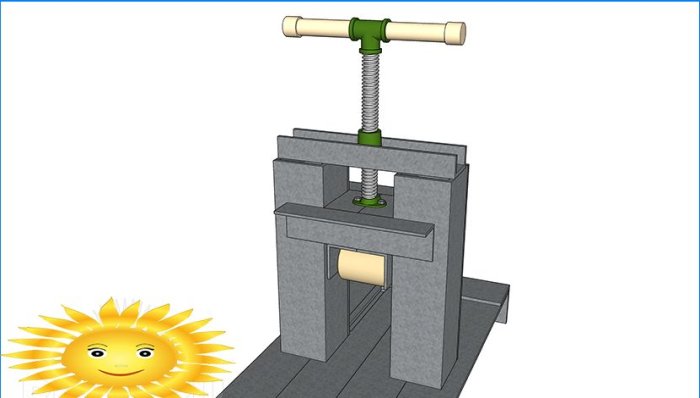

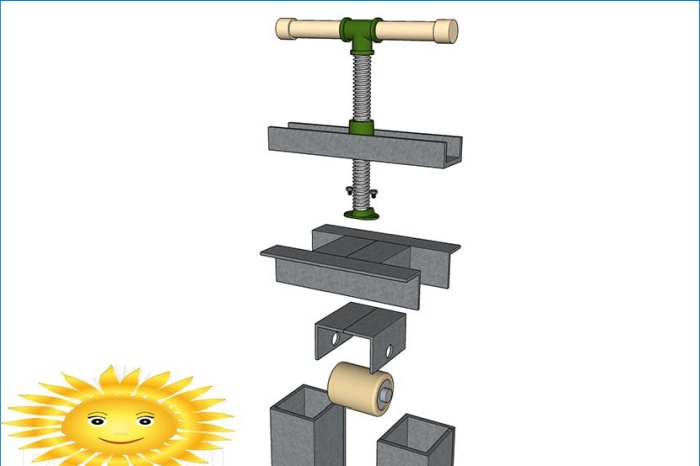

Drugi dio mehanizma osnova je za učvršćivanje tlačnog valjka. Bolje je napraviti u obliku okvira iz ugla nominalne veličine, koji će kliziti duž regala kao duž vodilica. Mehanizam za stezanje je smješten između okvira i poprečne šipke. To može biti obični trapezoidni vijak ili automobilski hidraulični dizalica – sami odabirete vrstu i način pričvršćivanja, jer uvjeti kreveta omogućuju vam da to učinite na nekoliko načina.

Napravite ručni savijač cijevi za profilnu cijev

Valjak je pričvršćen ispod okvira u dva redovita ugla, okrenuta jedan prema drugom s osovinama na okomitim policama. Valjak na tlačnom mehanizmu može se koristiti s ležajem, ali pogonski su raspoređeni malo drugačije.

Napravite ručni savijač cijevi za profilnu cijev

Sinkronizirani pogon

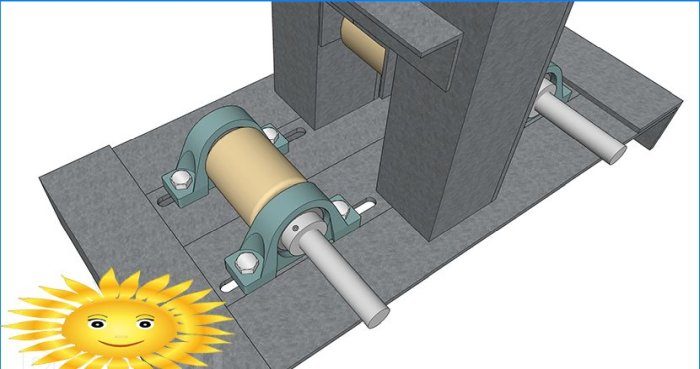

Jedna od nedostataka rolni s ležajevima je poteškoća u prijenosu rotirajuće sile. Zapravo je puno lakše postaviti rolu bez ležaja na očvrsnu osovinu odgovarajućeg promjera i to u dva ležaja kućišta, čvrsto učvršćena na krevet. Obično je visina osovine takvih ležajeva sasvim u skladu s polumjerom poliuretanskih valjka, a oni odgovaraju visini od 15-20 mm bez dodatnih obloga. Dva valjka bez ležaja pričvršćena su na različitim krajevima kreveta, tako da su u bočnoj projekciji izbočine između krajnjeg i središnjeg valjka 1,5-2 vlastitog promjera..

Napravite ručni savijač cijevi za profilnu cijev

Ako se bavite profesionalnim pristupom, napravite male utore u krevetu duljine 120–140 mm da biste prilagodili položaj valjka, ovisno o debljini radnog predmeta i željenom polumjeru savijanja. Ovo će također zahtijevati ugradnju zateznog valjka za lanac, čija će se oslabljenja stalno mijenjati..

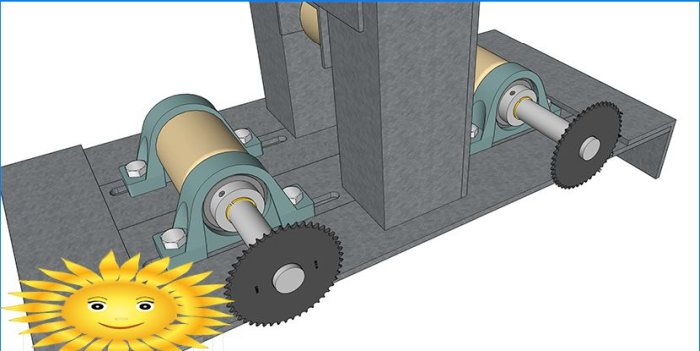

Sam mehanizam pogona izuzetno je jednostavan: vijci s obje strane ograničeni su pričvrsnim prstenovima, žljebovi se mogu rezati bušilicom i nožom za metal. S jedne strane, šipke strše oko 40–60 mm i zavarene su na uobičajene jednoredne lančane zupčanike. Prije zavarivanja različitih metala, možda će biti korisno da ih malo ugrijete i oslobodite..

Napravite ručni savijač cijevi za profilnu cijev

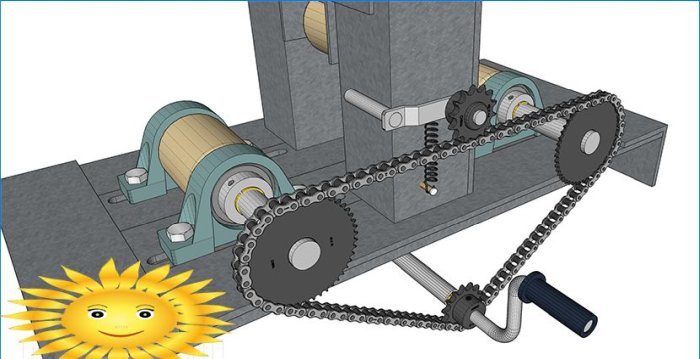

Pogonska poluga izrađena je s uobičajenim gumbom, čija je jedna os fiksirana u cijevi približno jednakog unutarnjeg promjera. Dovoljno je samo zavariti ga ispod dna kreveta, naviti kvaku i fiksirati njegov kraj pričvrsnim prstenom. Naravno, pogonski zupčanik prvo se mora postaviti i zavariti na osovinu. Zupčasti lanci za zatezanje i prigušivanje lanca mogu se fiksirati izravno u krevetu, u tom slučaju zupčanik ispod lanca mora imati glavčinu koja se može smjestiti na osovinu ili ležaj. Os amortizera lako se zavari na unutarnju prirubnicu krajnjeg kuta kreveta.

Napravite ručni savijač cijevi za profilnu cijev

Kako poboljšati stroj

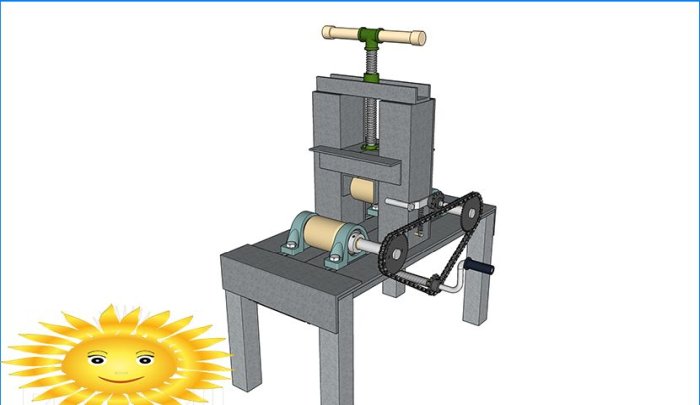

Savijač cijevi opisanog dizajna ni na koji način nije inferiorni u odnosu na analoge koji se prodaju na tržištu: trajan je, pouzdan, a komponente se lako dobijaju. Za veću udobnost preporučuje se podići ga na razinu pojasa, pričvrstiti ga na radnu ploču ili instalirati na noge. Također, ograničivači nagiba cijevi neće biti suvišni, tako da se zavoj vrši u krugu, a ne u spirali.

Napravite ručni savijač cijevi za profilnu cijev

Ne zaboravite da je stroj koji izrađujete prilično solidna baza s dobrim potencijalom nadogradnje. Ako planirate serijsku proizvodnju ili želite poboljšati točnost, dopunite stroj jednostavnim hidrauličkim sustavom kako bi se valjanje lakše i ravnomjernije.
